适配mATX主板的Powermac G5定制机箱背板

　　在PC改装与定制机箱的工程实践中，基于经典Powermac G5机箱进行硬件适配是不少结构设计从业者会接触的实操项目，这款定制背板正是为解决原装G5机箱无法直接安装标准mATX主板的痛点开发的结构件。从实际装机场景来看，不少玩家与小型工作室会回收品相完好的Powermac G5金属机箱，利用其扎实的铝合金壳体质感打造个性化主机，但原装机箱的主板安装位是为苹果专属主板设计的，固定孔位、接口避让区域完全不兼容市售标准mATX规格主板，直接强行安装会出现孔位错位、接口遮挡、散热位冲突等一系列问题，这块定制背板就是作为主板与原机箱壳体之间的转接承载结构存在的。

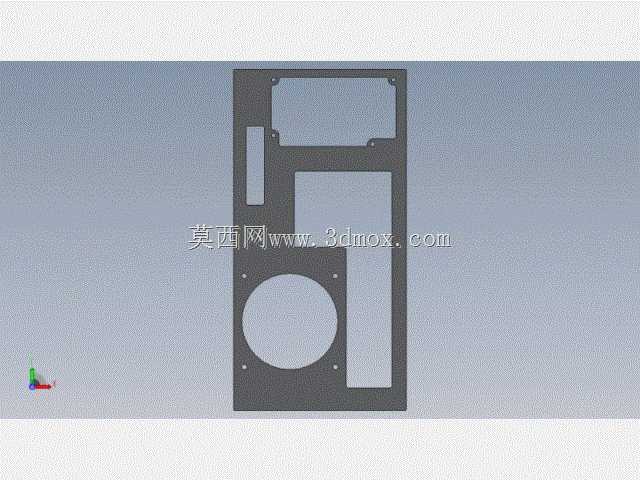

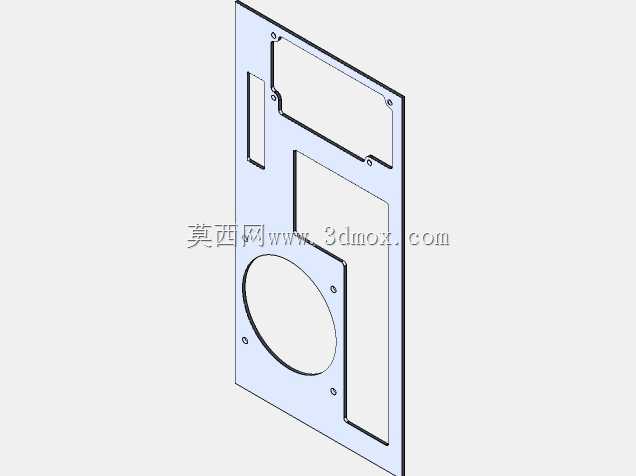

　　从功能特性上看，背板整体采用平板钣金式结构，所有开孔与镂空都经过精准对位：首先是主板固定孔位，严格遵循mATX主板的标准孔位坐标排布，每个孔位都预留了对应规格的压铆螺母安装位，不需要在原机箱上额外打孔，直接通过背板与原机箱的预装固定位锁紧，就能把主板的安装基准转移到标准mATX规格上，避免改装时破坏原机箱的结构完整性。其次是各个功能区域的镂空避让：上方的矩形大镂空是为电源安装位预留的，对应标准ATX电源的安装尺寸，避开电源的接线端与散热出风口；中部偏左的长条形镂空是为前置IO接口、机箱走线预留的通道，方便主板供电线、前置面板线、硬盘数据线从背板后方穿过整理；下方的大尺寸圆形镂空完全对应120mm规格散热风扇的安装尺寸，刚好匹配mATX平台常用的下压式风冷或者后置排风风扇的安装位，保证机箱内部的散热风道通畅，不会因为加装背板阻挡空气流通；其余几个大小不一的矩形镂空则分别对应PCIe扩展槽位、硬盘安装位、内存插槽的避让，确保主板安装后所有配件的插拔、拆装都不会被背板干涉。

　　设计思路上，这款背板没有做多余的造型凸起，完全采用平板式结构，一方面是尽可能压缩背板自身占用的机箱内部空间，Powermac G5机箱的内部纵深本身是为老款G5主板设计的，留给转接结构的冗余空间非常有限，平板结构可以把厚度控制在2mm以内，不会挤占主板、散热器、电源的安装空间，避免出现散热器顶到机箱侧盖的问题；另一方面平板结构的加工难度更低，不管是采用激光切割下料还是数控铣加工，都能快速完成单件定制的加工，不需要开模，非常适合小批量改装或者个人定制的需求，加工成本也能控制在合理范围内。安装边界方面，背板的整体外轮廓完全匹配Powermac G5机箱内部的原有背板安装槽位，四个角的固定孔位和原机箱的预装螺柱一一对应，安装时不需要对原机箱做任何切削、钻孔改造，只需要把原机箱的原装背板拆下，将这块定制背板对准孔位锁紧，再把mATX主板固定到背板对应的螺柱上即可完成安装，整个改装过程可逆，如果后续需要恢复机箱原装状态，只需要换回原装背板就行，不会对原机箱造成不可逆的破坏。

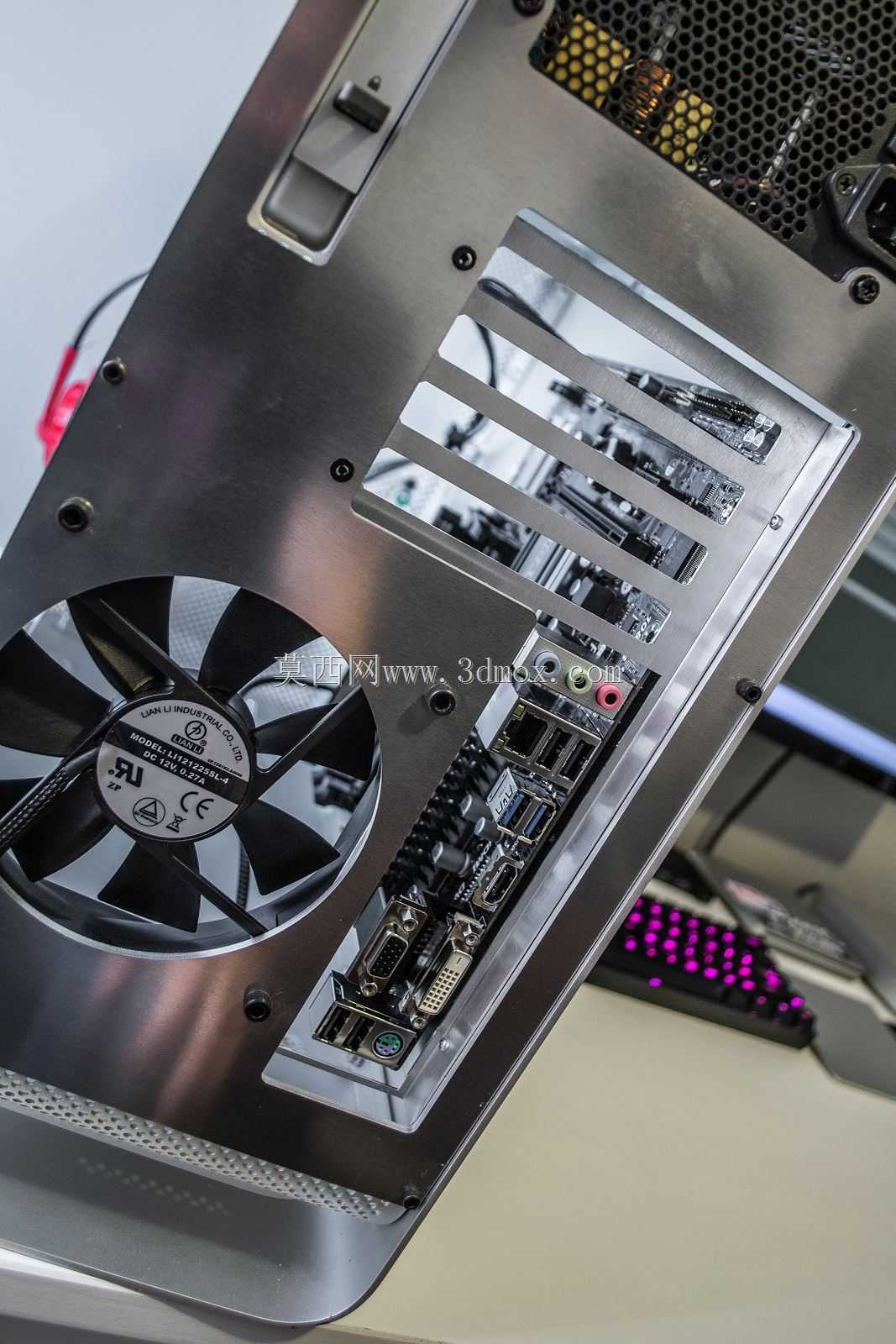

　　从实际装机的适配性来看，这款背板覆盖了绝大多数市售mATX主板的安装需求，不管是入门级的办公主板还是中端的游戏主板，只要是标准mATX规格（尺寸244mm×244mm以内），都能通过这块背板顺利安装到Powermac G5机箱内，同时预留的风扇位可以支持标准12025规格风扇的安装，满足普通办公、家用娱乐平台的散热需求，走线镂空的位置也刚好对应主板的主要接线区域，背线空间足够容纳常规的非定制线材，不会出现线材挤压导致侧板盖不上的问题。在结构强度上，2mm厚度的板材足够承载mATX主板加上散热器、内存、扩展卡的整体重量，不会出现长时间使用后背板变形导致主板错位的问题，各个开孔的边缘都做了倒角处理，不会割伤安装时的手部，也不会刮破线材的绝缘层，避免装机后的短路隐患。
