适配mATX主板的苹果G5机箱背面电极结构

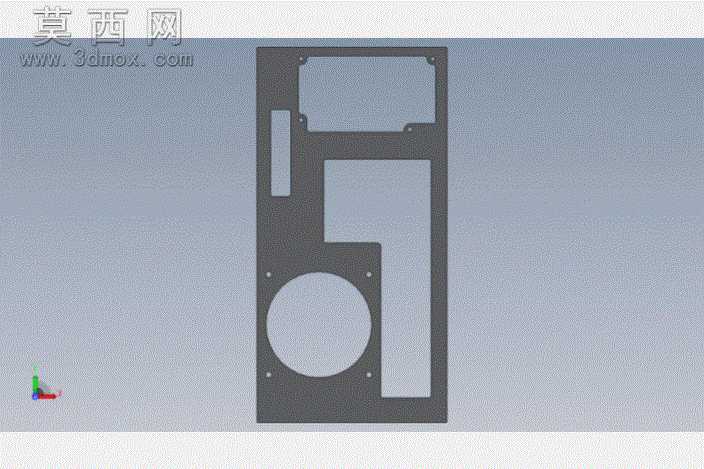

本模型为适配mATX主板打造的苹果Powermac G5机箱背面电极结构，建模阶段依托SolidWorks平台完成全参数化构建，首先对原版G5机箱背部的空间轮廓进行1:1比例的基准测绘，提取机箱金属背板的安装孔位坐标、边缘折边厚度、内部元器件避让边界作为建模基准，确保电极结构与原机箱的装配公差控制在0.1mm以内。建模过程中优先采用草图驱动的特征建模方式，先绘制电极整体的外轮廓草图，通过拉伸凸台生成电极的基体结构，再针对不同功能区域进行切除特征处理：上方矩形区域为电源接口避让位，建模时严格按照标准ATX电源的背部接口尺寸预留安装间隙，边缘添加0.5mm的倒角特征避免安装时刮伤线材；中部L型区域为主板IO接口预留空间，对照mATX主板通用IO挡板的尺寸进行轮廓切除，同时在电极对应位置添加定位凸点，确保IO挡板安装时无偏移；下方圆形区域为散热风扇安装位，按照120mm标准机箱风扇的孔位间距设计安装固定孔，孔位边缘添加沉头结构，保证螺丝安装后与电极表面齐平无凸起。材质设置阶段，针对电极的金属冲压属性，赋予磨砂冷轧钢板材质，调整材质的粗糙度参数为0.6，金属度参数为0.8，还原金属电极表面的哑光质感，同时对安装孔位的边缘做高光处理，模拟冲压加工后的切口反光效果。结构设计上充分考虑电极的安装稳定性，在电极与机箱背板接触的边缘均匀布置4个定位卡扣位，卡扣的过盈量设置为0.2mm，既保证安装时的卡合紧固度，又避免过盈量过大导致装配困难；在电极对应主板固定柱的位置预留通孔，与机箱内部的铜柱位置完全对齐，确保主板安装后受力均匀无变形。设计思路围绕原版G5机箱改造mATX主板的核心需求展开，摒弃原版机箱不兼容通用主板的背部结构，重新规划电极的功能分区，在保留G5机箱经典外观轮廓的前提下，实现对标准mATX主板、ATX电源、120mm散热风扇的完美兼容，所有开孔位置均经过实际装配校验，避免出现接口错位、安装干涉等问题，模型的每个特征都保留完整的建模历史，方便后续根据不同的主板配置调整开孔尺寸与位置，适配更多个性化的机箱改造需求。
