915MHz频段劳拉弹簧螺旋通讯天线结构

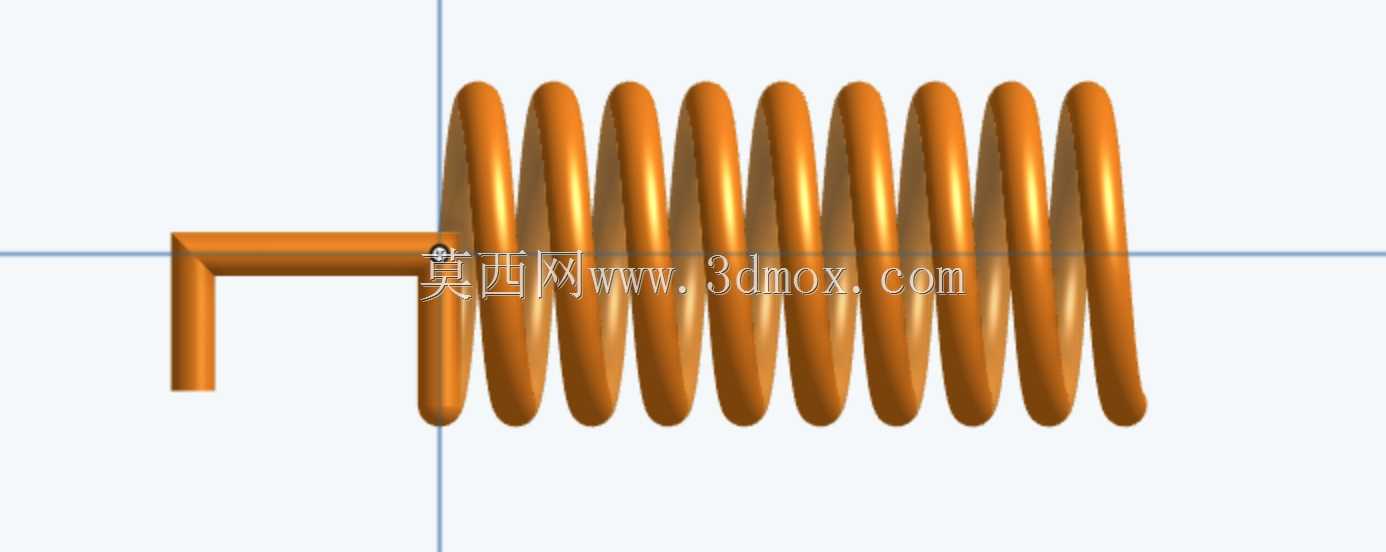

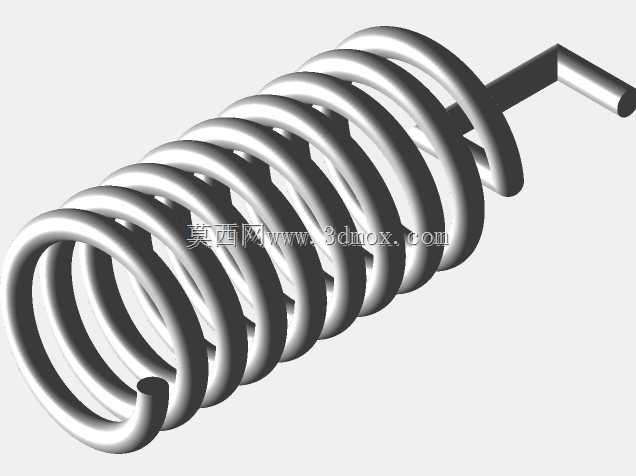

　　在短距离低功耗无线传感网络部署场景中，这类915MHz频段的弹簧螺旋天线是终端节点射频链路的核心配套部件，常见于工业无线传感采集节点、户外环境监测终端、智能抄表设备、小型物联网终端的射频前端，承担着射频信号收发转换的核心作用，其驻波比、增益、方向图特性直接决定了无线链路的通讯稳定性与有效覆盖距离。从结构设计逻辑来看，这类弹簧螺旋天线没有采用硬质介质基板的PCB天线形式，也没有外置胶棒天线的大体积结构，而是直接以弹性金属线材绕制成等距螺旋结构，末端弯折出直段作为馈电安装引脚，整体结构紧凑，不需要额外的天线支架或防护外壳就能直接焊接在终端电路板的射频馈点上，非常适合对安装空间有严格限制的小型化物联网终端使用。

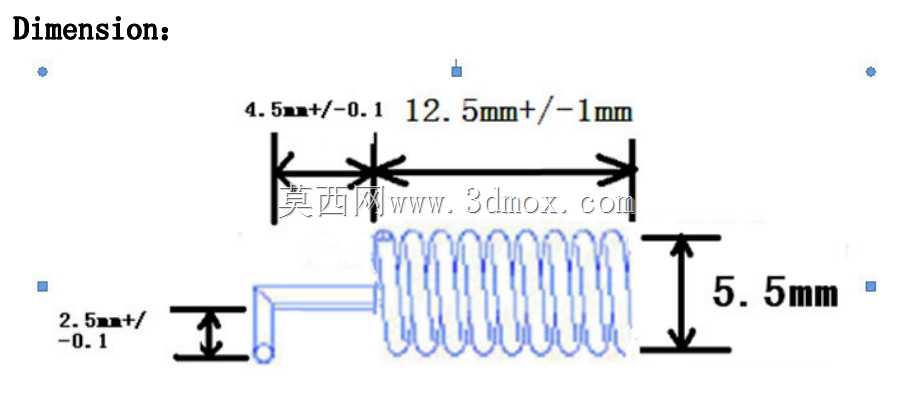

　　绕制螺旋段的金属线材一般选用导电性良好、弹性适中的铜质线材，表面做镀锡或镀金抗氧化处理，既保证射频信号传导的低损耗特性，也能在批量焊接生产时耐受波峰焊或手工焊的温度，不会出现表层氧化导致的虚焊问题。螺旋段的圈数、螺距、螺旋外径、线材直径都是经过射频参数调试确定的，每一个尺寸参数的偏差都会直接影响天线的谐振频率，比如螺距偏大时谐振频率会向高频偏移，螺旋圈数不足时天线增益会明显下降，线材直径过细则会导致天线带宽变窄，对生产加工的尺寸一致性要求较高。末端弯折的直段馈电引脚长度需要匹配终端电路板的安装厚度，引脚与螺旋段的过渡位置做直角弯折处理，弯折处保留合适的圆角避免线材出现应力集中断裂的问题，安装时直段引脚直接穿过电路板上预留的安装孔，

　　焊接后既实现射频信号的馈电连接，也能完成天线的机械固定，不需要额外的固定结构件，能有效降低终端设备的物料成本与组装工序。在实际设备集成过程中，这类弹簧天线的安装位置需要避开金属屏蔽罩、大体积金属结构件、电池等会对射频信号产生屏蔽或干扰的部件，一般布置在电路板的边缘位置，螺旋段主体伸出电路板上方的净空区域，保证天线周围有足够的无金属遮挡空间，避免金属部件导致天线谐振频率偏移、辐射效率下降。和同频段的PCB板载天线相比，这类弹簧螺旋天线的辐射效率更高，全向辐射特性更均匀，在复杂安装环境下的信号收发稳定性更好，不会因为电路板介质参数的偏差出现射频参数的大幅漂移；和外置胶棒天线相比，它不需要在设备外壳上预留天线安装孔与射频接头，

　　能简化设备外壳的结构设计，提升设备的整体防护等级，同时降低天线部分的物料成本。在结构建模过程中，螺旋段的扫掠路径需要严格匹配调试确定的螺旋线参数，保证每一圈螺旋的螺距、直径一致性，末端弯折段的角度与长度要符合电路板安装的尺寸边界，建模时需要预留焊接公差，避免引脚长度偏差导致安装时出现干涉。这类天线的工作频段属于ISM免授权频段，对应的无线通讯协议适配性广，除了劳拉通讯制式外，也能兼容同频段的其他短距离无线通讯方案，在各类电池供电的低功耗无线传感终端中应用十分广泛，其紧凑的结构形式也适配各类小型化终端的结构设计需求，不需要为天线预留过大的安装空间，能帮助终端设备实现更小的整体体积。在户外使用的传感终端中，这类天线如果配合三防漆做整体涂覆处理，就能具备良好的防潮、防盐雾能力，适应户外复杂的使用环境，不会因为长期暴露在户外环境出现氧化锈蚀导致射频性能下降。从结构可靠性角度来看，螺旋结构本身具备一定的弹性，在设备受到轻微振动或冲击时，螺旋段能通过微小的弹性形变吸收应力，避免天线根部出现断裂失效的问题，比直杆式的金属天线抗振动性能更好，适合在有轻微振动的工业设备场景中使用。建模时还需要注意螺旋段与电路板上其他元器件的安全距离，避免天线工作时与周边金属元器件出现耦合效应，影响天线的辐射性能，一般螺旋段周边3mm范围内不布置高度超过2mm的金属元器件，保证天线的辐射净空要求。
