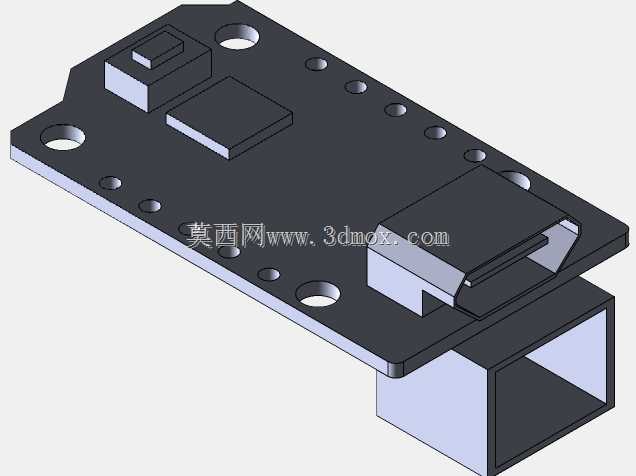

带焊接JST端口的3V AdaFruit微控制器安装结构

　　在小型嵌入式电子开发、桌面级智能硬件改装以及小型移动载具电控改造场景中，这类集成焊接JST端口的3V AdaFruit微控制器安装结构，是解决板卡固定、接线可靠性问题的核心结构件。很多开发者在做小型智能小车、桌面传感节点、可穿戴小型电控装置时，经常遇到微控制器板卡没有合适固定位、接线拉扯容易脱焊、板卡与周边结构干涉的问题，这个结构件就是针对这类实际工程痛点设计的。

　　从实际使用场景来看，这类结构件主要适配车身类小型电控单元的安装需求，不管是DIY小型轮式机器人的主控安装位，还是桌面环境监测节点的板卡固定座，都能直接适配。结构上预留的microusb端口避让位，是按照常规microusb公头插接线材后的外围尺寸做的边界设计，公差控制在±0.5mm，既不会因为间隙太小导致线材插不进去，也不会因为间隙过大让板卡在结构内出现窜动。板卡主体的固定孔位完全匹配AdaFruit Wedge微控制器的官方安装孔距，每个孔位都做了沉台设计，用M2规格的螺丝固定时，螺丝头不会突出结构表面，避免和上层安装的其他电子模块产生干涉。

　　设计思路上没有做多余的装饰性结构，所有结构特征都服务于安装固定和接线避让两个核心需求。JST端口对应的位置做了精准的开口避让，因为JST接线本身带有锁扣结构，开口尺寸不仅考虑了端口本身的外形，还预留了手指按压锁扣插拔线材的操作空间，实际装配的时候不需要额外倾斜板卡就能完成接线操作，在狭小的设备内部空间里操作便利性提升很明显。结构上预留的焊料避让槽，是针对手工焊接JST端口时容易出现的焊锡凸起问题设计的，很多开发者自己手工焊接端口的时候，焊锡面难免会有不平整的凸起，如果结构件没有对应的避让空间，板卡装上去就会被凸起顶起，导致固定不平整，甚至出现板卡弯曲应力过大损坏焊盘的问题，这个避让槽的深度刚好覆盖常规手工焊接的焊锡凸起高度，公差同样控制在±0.5mm，不管是工厂预焊接的板卡还是个人手工焊接的板卡都能平稳安装。

　　外形尺寸方面，整体结构的长宽边界完全贴合微控制器板卡的外围尺寸，单边预留0.2mm的装配间隙，板卡可以轻松滑入结构定位槽，不会出现卡滞的情况。安装耳位的延伸长度是按照小型载具的常用安装梁间距设计的，两个安装孔的中心距和常见的10mm宽度铝型材安装槽孔距匹配，不需要额外做转接件就能直接固定在铝型材搭建的小型设备框架上。结构的壁厚控制在1.2mm，既保证了足够的结构强度，在设备受到常规振动冲击时不会出现结构变形导致板卡移位，又不会因为壁厚过大占用过多的设备内部空间，对于内部空间寸土寸金的小型智能硬件来说，这个壁厚设计是在强度和空间占用之间做了充分平衡的结果。

　　从装配流程的角度考虑，这个结构件的设计也做了对应的优化，板卡放入结构的方向是唯一的，不存在装反的可能，因为JST端口和microusb端口的避让位位置是完全不对称的，装配的时候只要对准端口位置就能顺利放入，不需要反复调整对位，对于批量装配的场景来说，能有效降低装配出错率。结构边缘所有的棱角都做了R0.3mm的圆角处理，不会在装配的时候划伤线材绝缘层或者操作人员的手指，也避免了应力集中导致的结构开裂问题。在长期使用的可靠性方面，结构和板卡接触的定位面做了微纹理处理，增加和板卡之间的摩擦力，即使设备在移动过程中产生持续振动，板卡也不会在结构内出现窜动，避免了接线端因为反复微动出现的接触不良问题。
