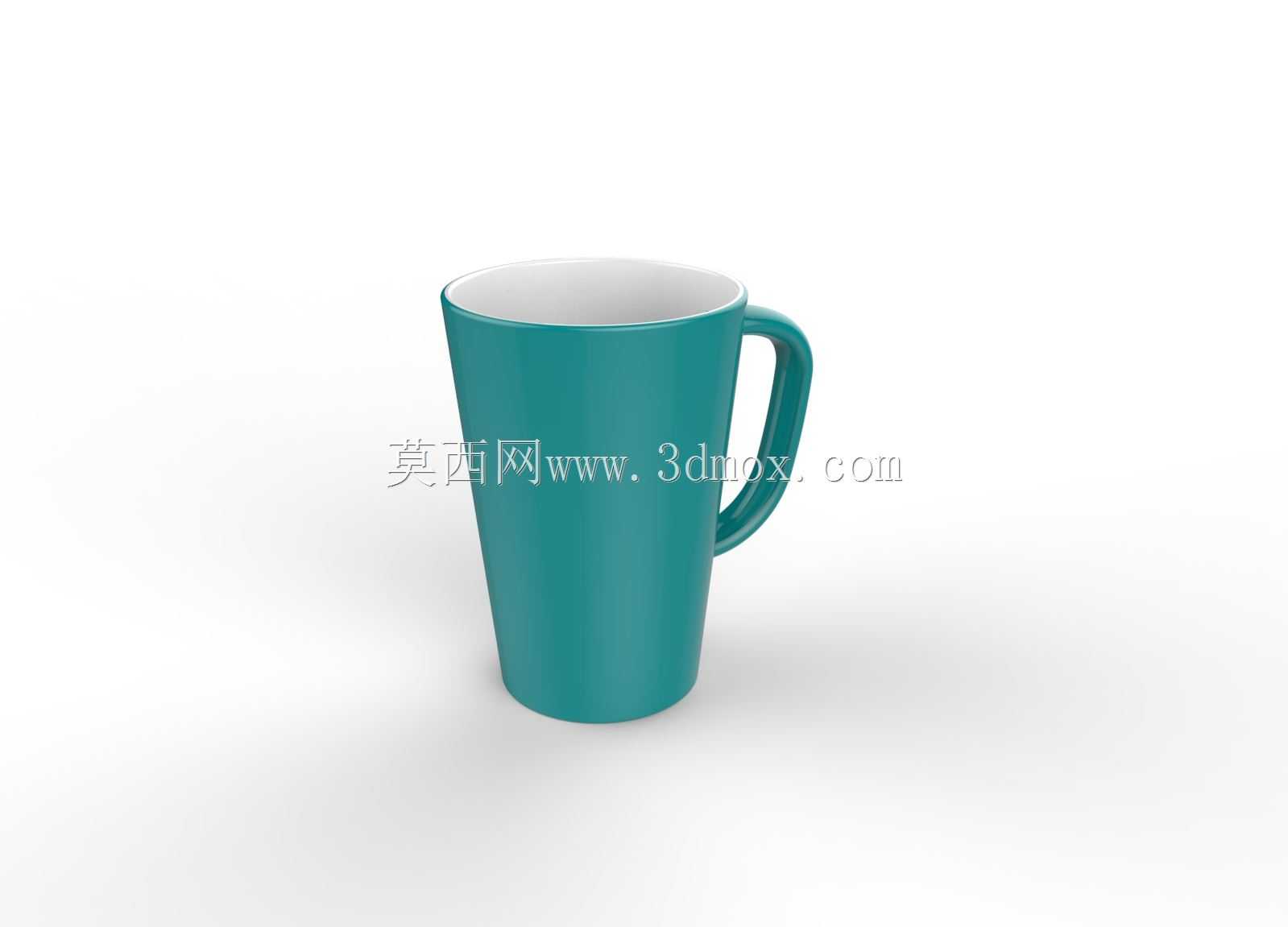

仿DavidsTea款斜身带柄陶瓷马克杯结构设计

　　日常办公与休闲场景中，这类斜身带柄马克杯是桌面饮具的常见选型，区别于直身杯的规整造型，斜锥式杯身的设计首先考虑了握持时的重心适配——杯口直径略大于杯底，空杯状态下重心落在杯底中心偏上位置，盛装热饮时重心随液面升高逐步上移，搭配侧置的C型把手，单手握持时手腕无需过度弯折即可完成端取动作，适配多数成年人的手掌抓握尺度。

　　从结构设计逻辑来看，杯身采用等壁厚斜锥回转结构，壁厚控制在3mm左右，既保证陶瓷烧制过程中坯体的受力均匀，避免厚薄不均导致的烧制变形，也能在盛装沸水时提供足够的结构强度，防止外力磕碰下的碎裂风险。杯口做了1.5mm宽度的外翻卷边处理，一方面贴合唇部接触时的触感，减少硬质陶瓷的剐蹭感，另一方面卷边结构提升了杯口的抗形变能力，日常放置时即使杯口朝下磕碰桌面，也不易出现崩边缺口。杯底设计有内凹的环形底足，底足高度2mm，既可以避免杯底直接与桌面完全贴合，放置时形成微小的空气缓冲，减少放置瞬间的碰撞声响，也能规避杯底平面加工不平整导致的放置晃动问题，同时底足的环形接触结构，在桌面残留少量水渍时也能保持放置稳定性，不会出现滑移。

　　侧置把手的连接位置做了针对性的结构优化，把手上下两端与杯身的连接区域做了圆弧过渡加厚处理，避免直角连接带来的应力集中问题——陶瓷材质的抗冲击性能较弱，应力集中区域在受到外力磕碰或者温度骤变时，极易出现裂纹，过渡圆弧的半径控制在8mm左右，既保证把手与杯身连接的结构强度，也不会因为过渡区域过大影响杯身的整体外观。把手的内圈净空尺寸适配成年人四指穿入的尺度，宽度控制在35mm，握持时手指与把手内侧的间隙在5mm左右，避免盛装热饮时手指直接贴靠杯身造成烫伤。

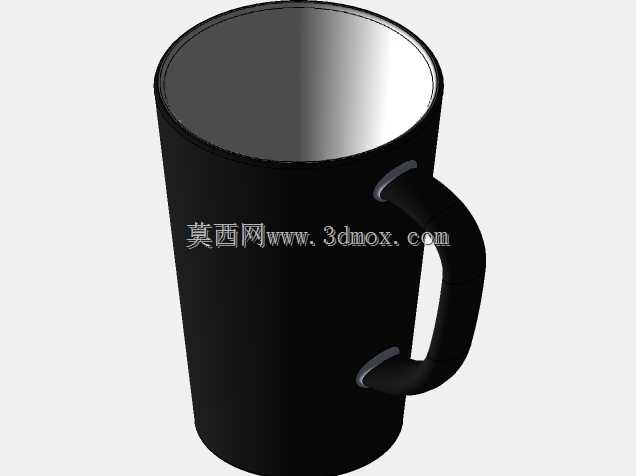

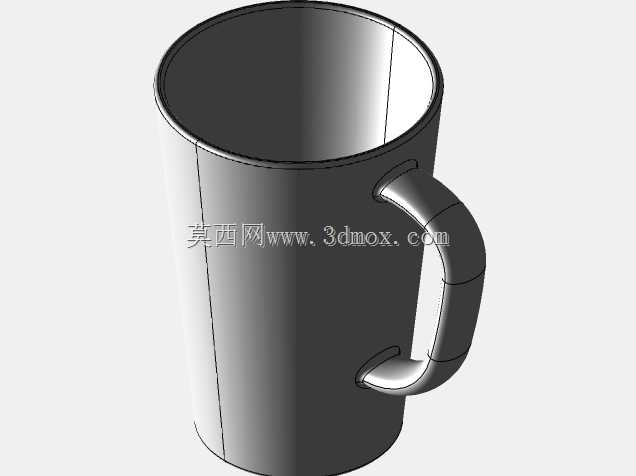

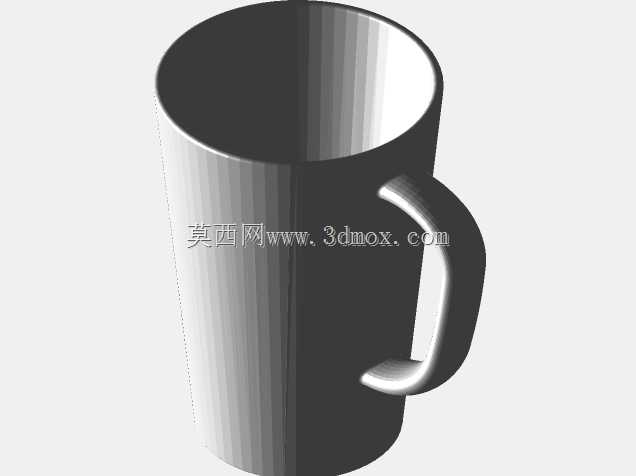

　　从实际应用场景出发，这类马克杯除了日常居家、办公场景的饮水使用，也常作为文创周边、品牌定制的载体，斜锥造型的杯身外侧有连续的平整曲面，适合印刷品牌标识、图案纹样，相比异形杯身的曲面断点，连续锥面的印刷适配性更强，无论是丝网印刷还是热转印工艺，都能保证图案的完整度。在进行三维建模时，首先通过回转命令生成杯身的基础基体，绘制斜锥的母线轮廓时，要注意杯身内壁的斜度与外壁保持一致，保证等壁厚的结构要求，之后通过扫掠命令生成把手结构，绘制把手的路径线时要贴合人手握持的自然弧度，截面采用椭圆形截面，长轴沿握持受力方向布置，提升握持的舒适度，最后对所有连接棱边做圆角处理，避免尖锐棱角带来的使用安全隐患。

　　安装与放置边界方面，这类马克杯的杯底直径控制在60mm左右，常规办公桌的杯架、车载杯架的适配直径多在65-75mm区间，该尺寸可以兼容多数常规杯架的放置要求，杯身总高度控制在110mm，杯口直径80mm，放置在桌面时占用的平面尺度较小，不会过多占用桌面的办公空间，同时搭配杯盖使用时，杯口的外翻卷边结构可以为杯盖提供稳定的支撑定位，避免杯盖滑落。设计过程中还要考虑叠放收纳的需求，斜锥式的杯身结构可以实现多个杯子的嵌套叠放，嵌套时相邻杯子的间隙控制在2mm左右，既方便取放，也能减少收纳时占用的储物空间，适配家庭橱柜、办公茶水间的收纳场景。

　　从结构强度验证的角度，杯身的斜度设置在7°左右，这个角度既保证了叠放时的嵌套顺畅，也不会因为斜度过大导致杯身重心过高，放置时的稳定性不足。把手的承重设计需要满足盛装满杯液体时的载荷要求，满杯状态下总重量约为400g，把手与杯身的连接强度需要能承受3倍以上的满载载荷，避免端取过程中把手断裂的风险。杯身内壁做了光滑处理，没有多余的凸起或凹槽结构，方便日常清洗，减少茶渍、咖啡渍的残留，内壁与杯底的连接位置做了R5的圆角过渡，避免直角缝隙残留污垢，提升日常使用的清洁便利性。
