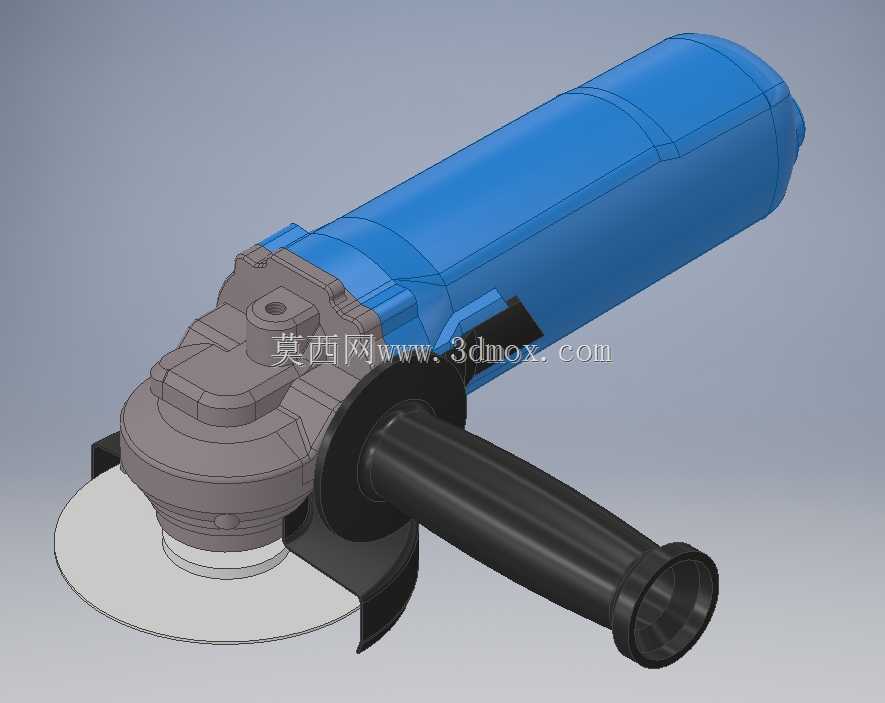

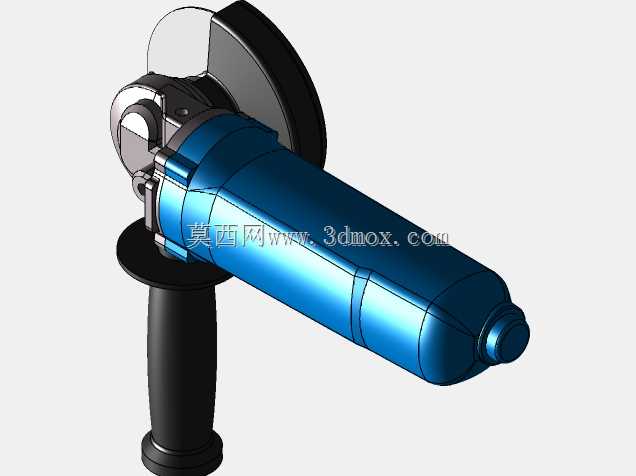

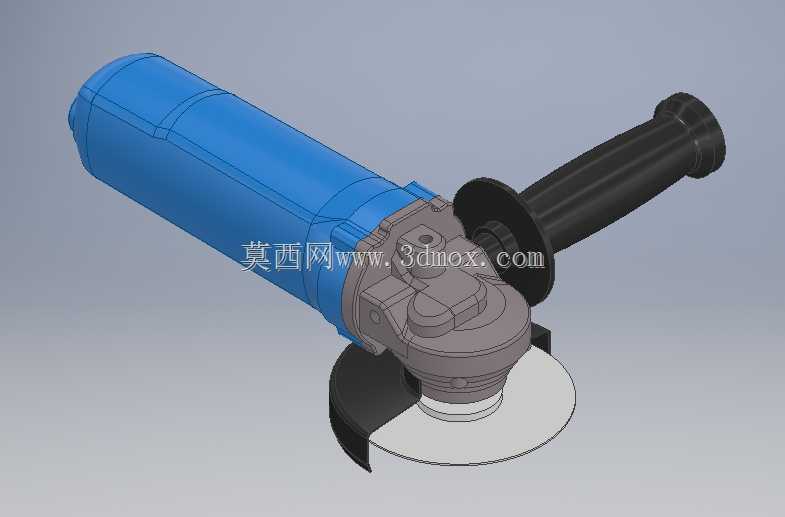

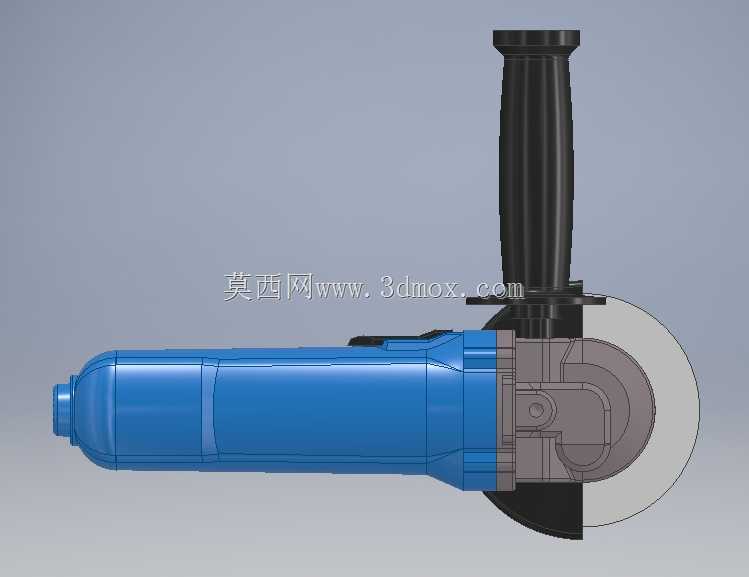

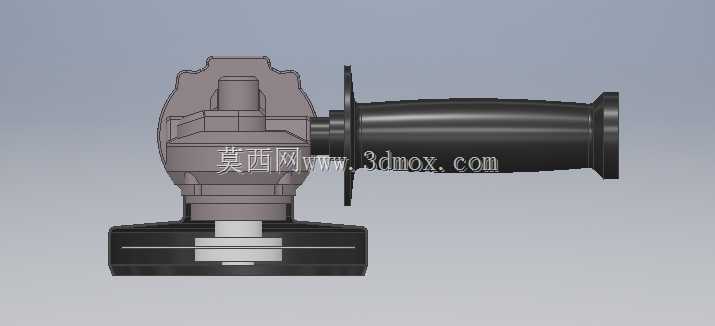

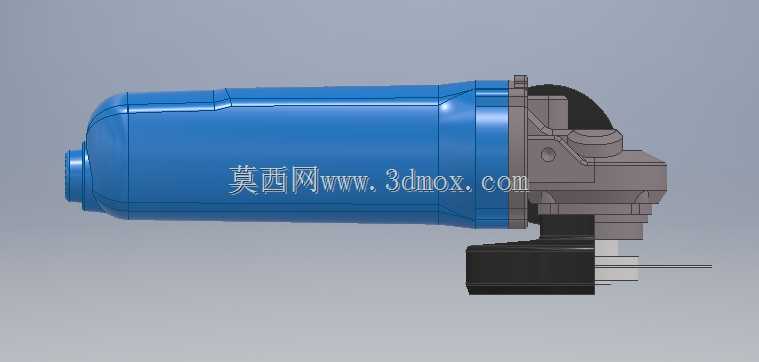

Mastercraft手持角向研磨机结构设计

　　这款手持角向研磨机的三维结构设计，完全围绕现场打磨、切削作业的实际工况展开，在结构布局上优先考虑了长时间握持作业的操作舒适度与负载运行的结构可靠性。从实际应用场景来看，这类设备广泛覆盖金属构件焊后焊疤打磨、型材切割下料、铸件飞边清理、石材表面修磨、金属表面除锈抛光等作业场景，不管是五金加工车间的批量工件处理、装修现场的型材裁切、汽修场景的钣金修整，还是户外安装作业的现场构件修配，都是这类手持研磨设备的核心使用场景，作业过程中设备需要承受持续的振动、侧向磨削载荷，以及作业环境中粉尘、碎屑的侵入，因此结构设计阶段就针对这些工况做了对应的结构考量。

　　从功能特性来看，整机采用直筒式电机仓与侧置辅助手柄的布局，主握持区域设置在电机仓尾部，适配操作人员单手握持的发力习惯，侧置辅助手柄采用螺纹连接结构，可根据操作人员的左右手操作习惯、作业工位的空间限制，选择安装在齿轮箱的左侧或右侧连接位，在大负载磨削作业时，操作人员可双手握持设备，更好地控制磨削进给力度，避免打磨过程中设备弹跳引发的操作风险。打磨工作端设置了可转动角度的防护罩结构，防护罩通过卡箍结构固定在齿轮箱输出端的壳体上，可根据打磨角度的不同调整防护罩的遮挡方位，阻挡磨削过程中飞溅的磨屑、火花，避免碎屑飞溅伤及操作人员，防护罩的弧度覆盖范围经过实际作业验证，既不会遮挡打磨作业的观察视线，又能有效覆盖磨片碎裂时的碎片飞溅路径。

　　设计思路上，整机的结构拆分完全遵循电动工具的装配逻辑，将电机仓、齿轮传动箱、输出轴组件、辅助手柄、防护罩、磨片压紧结构做了独立的模块化拆分，每个部件的连接位都设置了对应的定位止口与连接结构，比如电机仓与齿轮箱的连接位设置了周向定位的止口结构，保证装配时电机轴与齿轮箱输入轴的同轴度，避免装配偏差导致的齿轮传动异响、轴承偏磨问题；输出轴位置设置了双重轴承支撑结构，靠近磨片安装位的轴承选用能承受径向载荷的深沟球轴承，抵消磨削作业时的侧向冲击力，远离磨片端的轴承配合传动齿轮的定位，保证齿轮传动的啮合精度，降低传动过程中的噪音与磨损。

　　外形尺寸与安装边界方面，整机的直筒电机仓直径控制在适合成年人手掌握持的范围，表面做了防滑的筋位结构设计，即使手上沾有切削液、粉尘也能保证握持摩擦力，不会出现打滑脱手的问题；整机长度控制在单手握持时重心落在手掌握持区域的范围内，避免长时间作业时手腕承受过大的偏载力矩，降低操作疲劳感。辅助手柄的长度适配成年人手掌的握持宽度，手柄表面做了防滑的纹理设计，握持时能更好地传递操作力。磨片安装位采用标准的角磨机磨片连接接口，适配市面常规尺寸的树脂打磨片、切割片、抛光片，用户更换耗材时不需要额外的转接结构，直接通过压紧法兰与锁紧螺母即可完成磨片的固定，更换操作便捷。齿轮箱部分的壳体采用加厚的结构设计，因为这个位置是承受磨削冲击力的核心区域，加厚壳体既能承受作业时的意外撞击，也能为内部的齿轮传动结构提供足够的支撑刚度，避免大负载下壳体变形导致齿轮啮合错位。电机仓的尾部设置了电源线出线的防护结构，出线位置做了防弯折的护套设计，避免作业过程中电源线反复弯折导致线芯断裂，提升设备的线缆使用寿命。整机的重量分布经过平衡设计，空载状态下设备重心靠近主握持手的位置，操作人员在仰磨、侧磨等特殊工位作业时，不需要额外施加过大的力量来平衡设备自重，能有效降低长时间作业的劳动强度。在密封结构设计上，齿轮箱与电机仓的连接位、输出轴的伸出位置都设置了对应的防尘密封结构，阻挡打磨过程中产生的金属粉尘、石屑进入传动腔与电机内部，避免粉尘磨损齿轮、轴承与电机绕组，提升设备在高粉尘作业环境下的使用寿命。开关结构设置在主握持区域的手指可及位置，采用带自锁的扳机式开关，作业时不需要持续按压开关即可保持设备连续运行，降低长时间作业的手指疲劳，同时开关位置做了防误触的结构设计，避免设备意外启动引发安全问题。
