多孔槽型机器人安装支撑构件

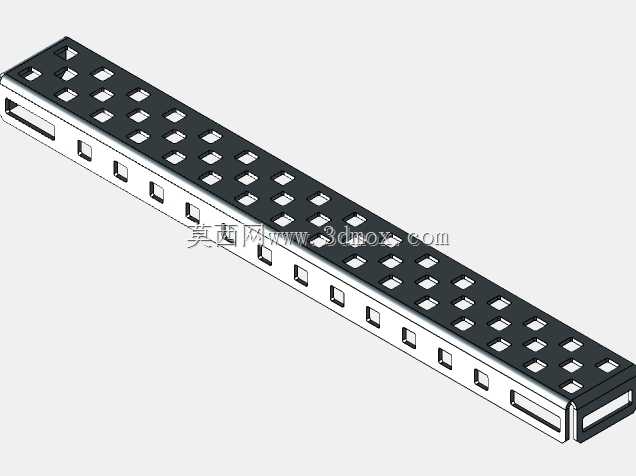

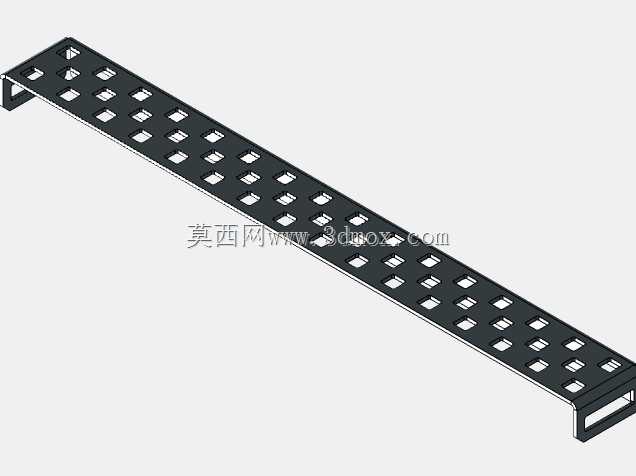

　　这类带密集安装孔的槽型支撑构件，在工业机器人周边的工装搭建、小型协作机器人末端执行器的框架组装、桌面级机器人实验平台的搭建场景中应用十分广泛，很多做机器人工作站集成的工程师在做轻量化结构搭建时，都会优先选用这类标准化的多孔槽型件，不用额外做大量的钻孔攻丝工序，能大幅缩短现场装配的周期。从结构设计来看，构件采用长直槽型截面，槽体本身的弯折结构提供了基础的抗扭与抗弯刚度，两侧壁以及槽底位置均匀排布的两类孔位，一类是沿长度方向等距分布的圆形通孔，用于穿装螺栓实现构件之间的拼接固定，另一类是阵列排布的方形镂空孔，这类孔位一方面是为了降低构件自身的重量，在保证结构强度满足使用要求的前提下减少材料用量，降低运动部件的惯量，

　　尤其是用在机器人运动轴上的支撑结构时，更低的自重能减少伺服电机的负载，提升运动响应速度；另一方面方形孔也可以作为快速装卡的定位位，配合对应的快装扣件，不用完全拧下螺栓就能调整附件的安装位置，适配不同的安装需求。设计这类构件的时候，首先要确定的是安装边界尺寸，构件的总长度可以根据实际搭建需求裁切，但截面的宽度、槽内的净空尺寸是标准化的，要适配市面上常用的紧固件规格，孔位的间距要符合通用的安装模数，保证不同长度的构件之间可以任意拼接，不会出现孔位错位的问题。槽体边缘做了小的圆角处理，避免装配过程中锐边划伤操作人员，同时也能减少应力集中，提升构件在受交变载荷时的使用寿命。在实际使用中，这类构件既可以作为机器人管线的走线支撑，将气管、

　　电缆顺着槽体内部排布，通过孔位用扎带固定，让走线更规整，避免机器人运动过程中管线被拉扯磨损；也可以作为传感器、视觉相机、末端执行器的安装基座，利用密集的孔位灵活调整安装位置，不用在构件上二次加工，对于需要频繁调整工位的实验类机器人平台来说，这种特性尤为实用。做结构选型的时候，需要根据实际的负载情况核算构件的挠度，当支撑跨度较大的时候，要适当增加支撑点，避免构件变形影响安装在上面的传感器精度或者执行器的定位精度，孔位的尺寸公差要控制在合理范围，既保证螺栓可以顺利穿装，又不会因为间隙过大导致安装后出现松动偏移，方形镂空的排布要经过强度校核，不能因为开孔过多导致构件的刚性不足，尤其是在承受侧向载荷的时候，要保证侧壁不会出现失稳变形。

　　这类构件的材质一般选用轻量化的铝合金材料，表面做阳极氧化处理，提升耐磨和耐腐蚀性能，相比传统的实心方钢支撑，重量能降低60%以上，而刚性完全能满足轻量化机器人组件的支撑需求，在桌面级机器人教学平台、小型装配机器人工作站、3D打印机的运动框架搭建中，这类多孔槽型构件已经逐步替代了传统的需要二次加工的型材，成为快速搭建模块化机械结构的首选配件。很多工程师在做三维建模的时候，会把这类构件做成参数化模型，调整长度、孔位间距、截面尺寸的时候可以快速生成对应的模型，直接导入装配体中使用，不用每次都重新绘制孔位阵列，能提升设计效率，建模的时候要注意孔位的同轴度、槽体的直线度公差，保证加工出来的构件可以顺利拼接，不会出现装配干涉的问题。
