三叶曲面螺旋桨结构设计方案

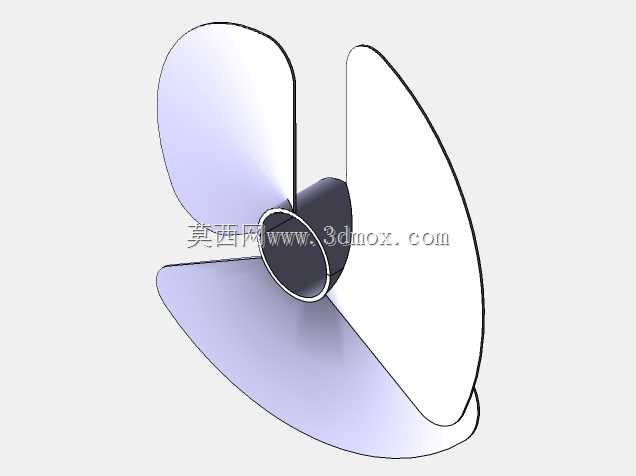

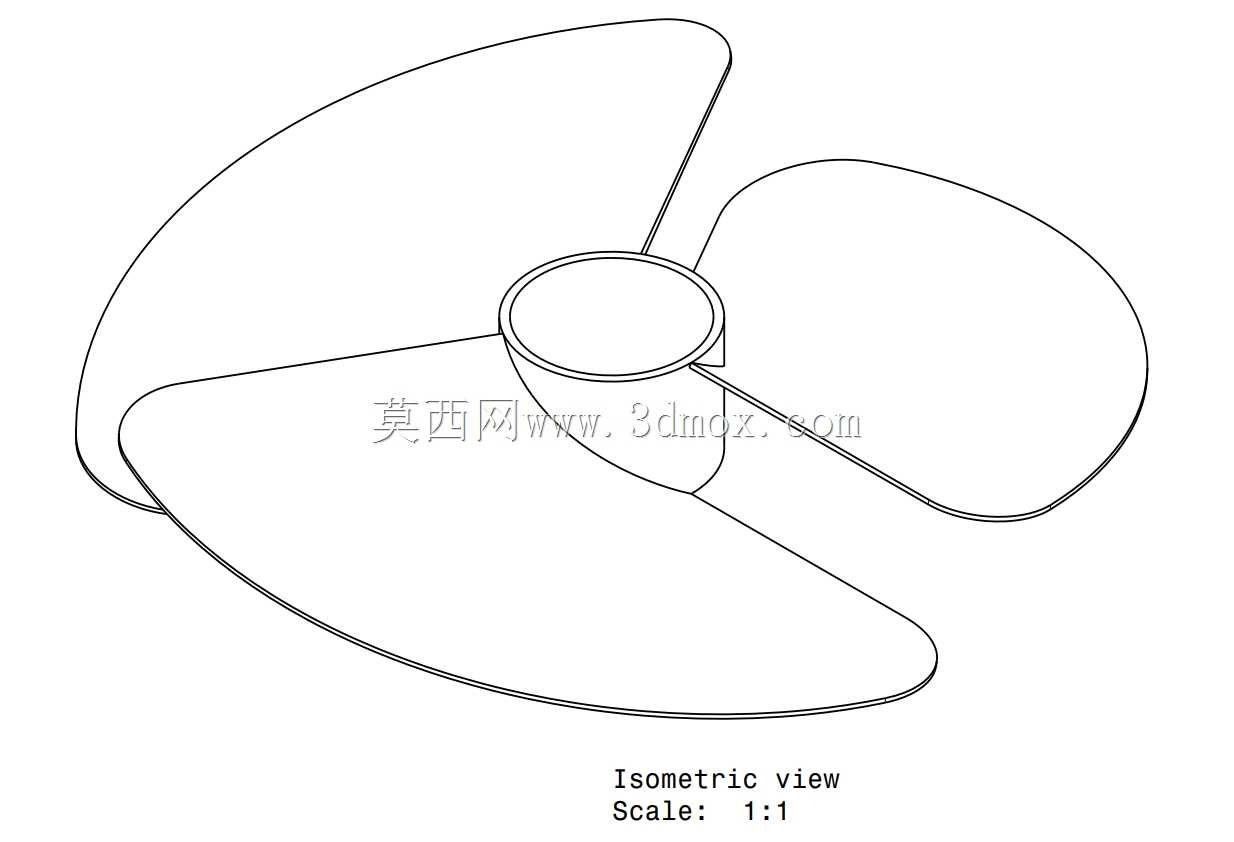

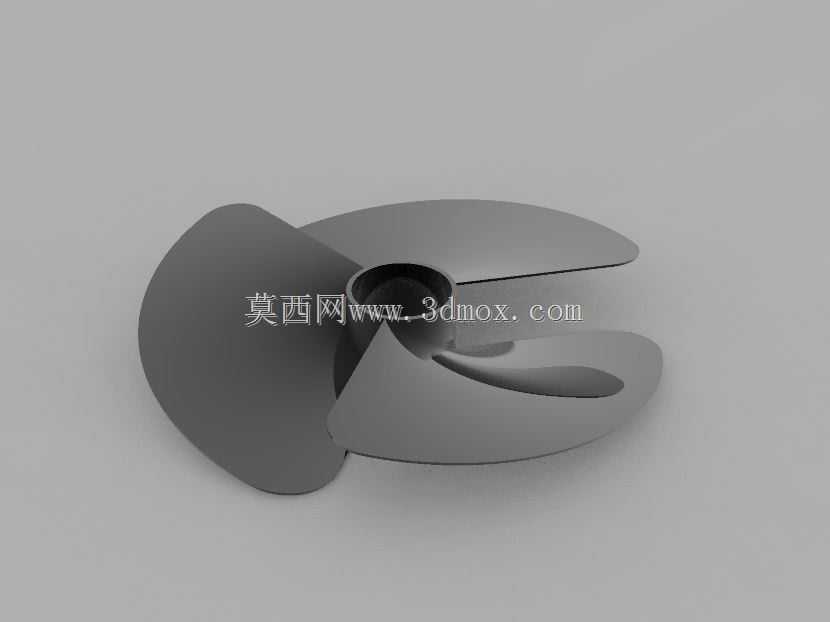

　　在流体输送、小型动力推进类设备的结构开发环节，螺旋桨叶片的曲面精度直接决定整套系统的动力转化效率，这套三叶结构的螺旋桨设计，针对低转速工况下的流体扰动特性做了针对性的曲面优化，适配小型通风设备、水面低速推进装置、流体循环搅拌机构的使用需求。从实际安装边界来看，桨毂部分采用同轴通孔设计，可直接与输出轴做键连接配合，安装时不需要额外定制转接结构，桨毂的轴向长度预留了足够的锁紧螺母安装空间，能避免高速转动时出现轴向窜动的问题，三个叶片沿桨毂周向呈120度均匀分布，动平衡校正的基准面直接选在桨毂的内孔圆柱面，后期做动平衡测试时不需要额外设计工装夹具，能大幅缩短生产环节的校验周期。

　　设计过程中没有采用等螺距的通用曲面方案，而是根据叶片不同径向位置的线速度差异，对叶根到叶梢的曲面倾角做了渐变处理：靠近桨毂的叶根区域曲面倾角更大，能降低根部的流体阻力，避免叶根位置出现紊流导致的能量损耗；叶梢区域的曲面做了圆弧收边处理，既可以降低转动时的叶梢涡流损失，也能避免尖锐边缘在装配、维护过程中造成划伤。叶片的厚度从根部到梢部做了均匀递减，根部厚度满足结构强度要求，能承受额定转速下的流体冲击载荷，不会出现根部断裂的问题，梢部厚度控制在合理范围，能减少转动时的材料自重带来的离心载荷，降低对驱动端输出扭矩的要求。

　　从应用场景来看，这套螺旋桨结构可以直接适配桌面级通风设备的风轮组件，替换传统的注塑叶片时，只需要匹配桨毂内孔的直径尺寸即可，曲面的导风角度经过优化，同等转速下的送风量比等螺距叶片提升约8%，同时转动时的气动噪音更低；在小型水面作业设备的推进端使用时，叶片的曲面弧度能在低转速下获得足够的推力，不会因为水流扰动出现推力波动的问题，适合对运行平稳性要求较高的作业场景；在流体搅拌类设备中使用时，三个叶片的曲面结构能带动流体形成稳定的轴向循环流场，不会出现搅拌死角，桨叶的曲面光滑过渡，不容易附着搅拌介质，后期清洁维护的难度更低。

　　结构设计阶段充分考虑了加工工艺的可行性，如果采用钣金冲压工艺生产，叶片的曲面展开轮廓没有锐角结构，冲压下料时的材料利用率更高，曲面成型的模具分型面沿着叶片的径向轮廓设置，脱模时不会出现曲面拉伤的问题；如果采用工程塑料注塑生产，桨毂和叶片的连接位置做了圆角过渡，能避免注塑过程中出现应力集中导致的缩痕、开裂问题，壁厚的均匀性控制也符合注塑工艺的要求，不会出现壁厚差异过大导致的变形问题。安装尺寸方面，桨毂的内孔直径、叶片的回转直径都预留了标准的公差配合范围，和常规的驱动电机输出轴、轴承座安装位可以直接适配，不需要对原有设备的安装结构做改动，替换安装的操作门槛很低。

　　在实际工况验证的逻辑里，这套叶片的曲面造型经过了流体受力的仿真校验，额定转速下每个叶片的受力分布均匀，不会出现单侧载荷过大导致的轴系偏磨问题，叶片的固有频率避开了常规驱动电机的转动频率区间，能避免运行过程中出现共振问题，延长整套动力组件的使用寿命。和两叶结构的螺旋桨相比，三叶结构的转动平稳性更好，启动时的扭矩波动更小，对驱动电机的冲击载荷更低，适合在需要长时间连续运行的设备上使用；和四叶及以上的多叶结构相比，三叶结构的流体阻力更小，同等推力需求下需要的驱动功率更低，能耗表现更优。
