风扇传动齿轮箱壳体结构设计

　　该齿轮箱壳体作为风扇传动系统的核心承载构件，主要应用于小型风冷散热设备、桌面级送风装置以及紧凑型工业通风单元的动力传递环节，承担着内部齿轮副定位、传动载荷承载、外部组件安装衔接的多重作用。在实际设备运行过程中，电机输出的高转速低扭矩动力输入壳体内部，通过壳体内腔预设的轴系定位结构搭载不同齿数的圆柱齿轮完成减速增扭，最终将适配工况的转速与扭矩传递至风扇叶轮端，保证风扇输出稳定的送风推力，同时抵消叶轮转动过程中产生的径向与轴向窜动，避免传动部件出现偏磨、异响等失效问题。从设计思路层面来看，壳体整体采用一体化铸造成型的结构逻辑，将齿轮容纳腔、输入输出轴孔位、外部安装支脚、相邻组件连接凸台整合为单一整体结构，

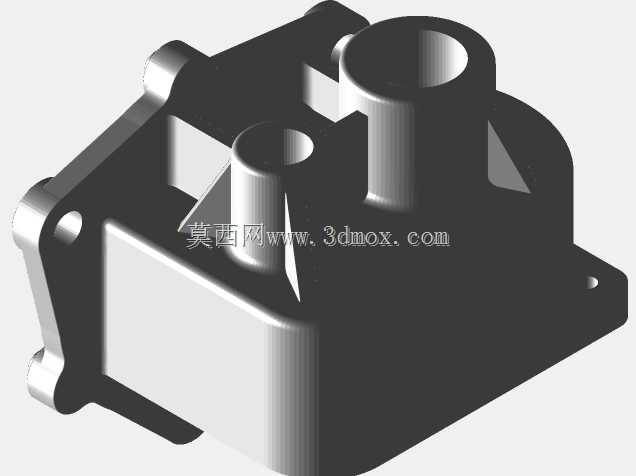

　　减少了多部件拼接带来的装配累积误差，同时提升了整体结构的刚性，能够承受齿轮啮合过程中产生的周期性交变载荷，避免长期运行出现壳体开裂、轴孔错位等问题。壳体上部设置的两个同轴度要求较高的凸台筒状结构，分别对应输入轴与输出轴的轴承安装位，内壁预留的轴承挡肩尺寸严格匹配标准微型轴承的外圈安装公差，无需额外加装轴套即可完成轴承的轴向定位，降低装配工序的复杂度。壳体侧面延伸出的带安装孔支耳结构，用于将整个齿轮箱组件固定在风扇的主支架上，安装孔的孔位间距、孔径大小经过匹配校核，能够兼容常规小型风扇支架的安装孔位标准，安装时仅需穿入标准紧固件即可完成定位，无需额外制作转接件。壳体下部的平整安装面用于对接风扇的导风罩或者叶轮防护结构，

　　平面度控制在合理公差范围内，保证连接后不会出现缝隙漏风的问题，同时避免因安装面不平导致的壳体受力变形。在外形尺寸与安装边界的设计上，壳体整体轮廓充分考虑了小型风扇的内部安装空间限制，外部无突出的尖锐结构，所有棱边均做了铸造圆角处理，既避免了装配过程中划伤操作人员，也减少了应力集中点，提升壳体的抗疲劳强度。内腔的齿轮容纳空间经过运动仿真校核，在保证齿轮正常运转不发生干涉的前提下，尽可能压缩内腔的冗余空间，缩小壳体的整体体积，适配紧凑型风扇的轻量化设计需求。输入轴与输出轴的中心距严格匹配选定齿轮副的中心距要求，轴孔的表面粗糙度满足轴承外圈的配合要求，保证轴承压装后不会出现跑外圈的问题。壳体外部的加强筋结构沿着载荷传递路径布置，

　　在轴承安装位、安装支脚等受力集中的区域适当增加壁厚，其余非受力区域在满足铸造工艺要求的前提下适当减薄，在保证结构强度的同时控制整体重量，降低材料成本。在实际选型适配过程中，该壳体可直接匹配模数0.5-0.8的小型圆柱齿轮传动组，适配功率在5W-30W区间的小型驱动电机，能够满足桌面风扇、小型设备散热风扇、通风装置的传动需求，安装时仅需保证输入轴与电机输出轴的同轴度，输出轴与风扇叶轮的连接紧固，即可保证整套传动系统长期稳定运行，无需额外增加复杂的润滑密封结构，适配脂润滑的长期免维护使用场景。
