带定位支架的零件存储托盘结构设计

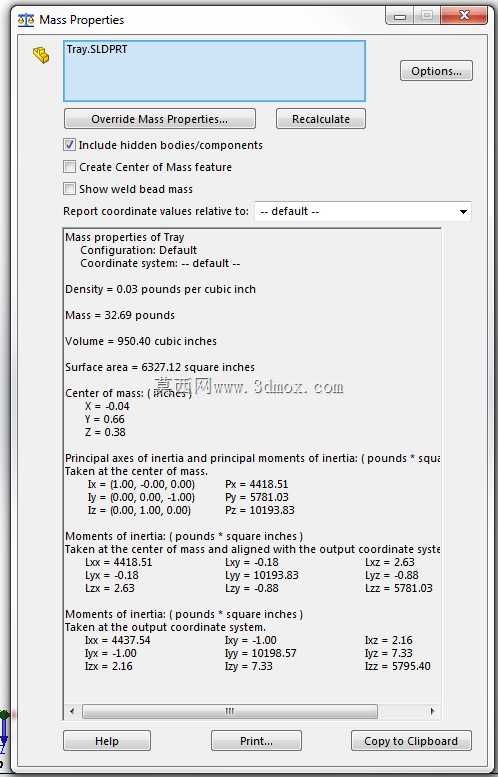

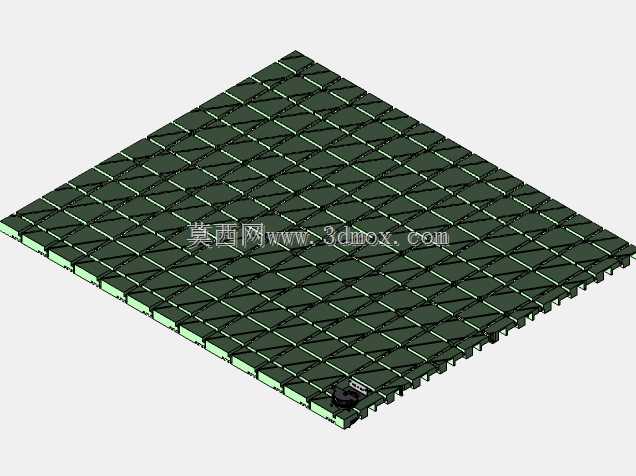

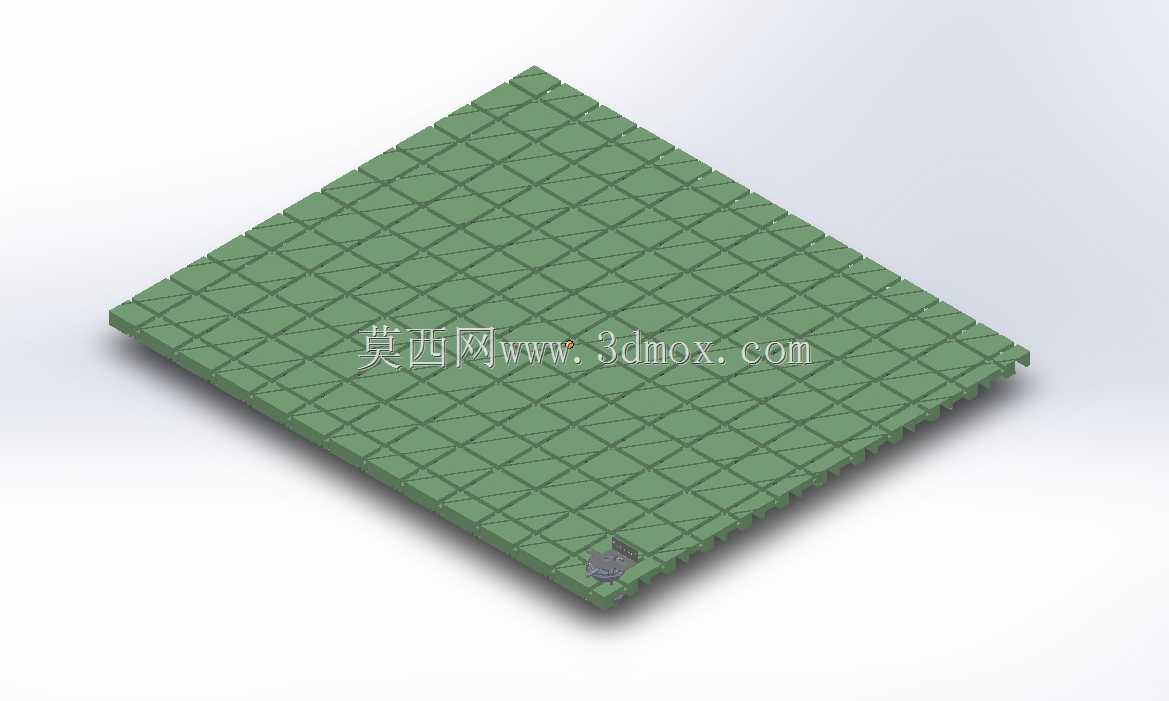

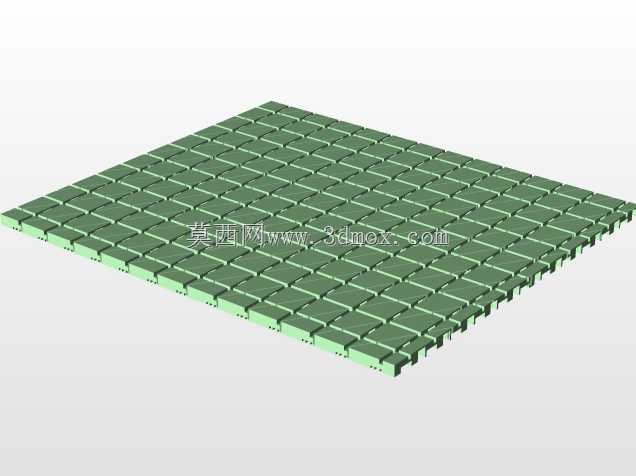

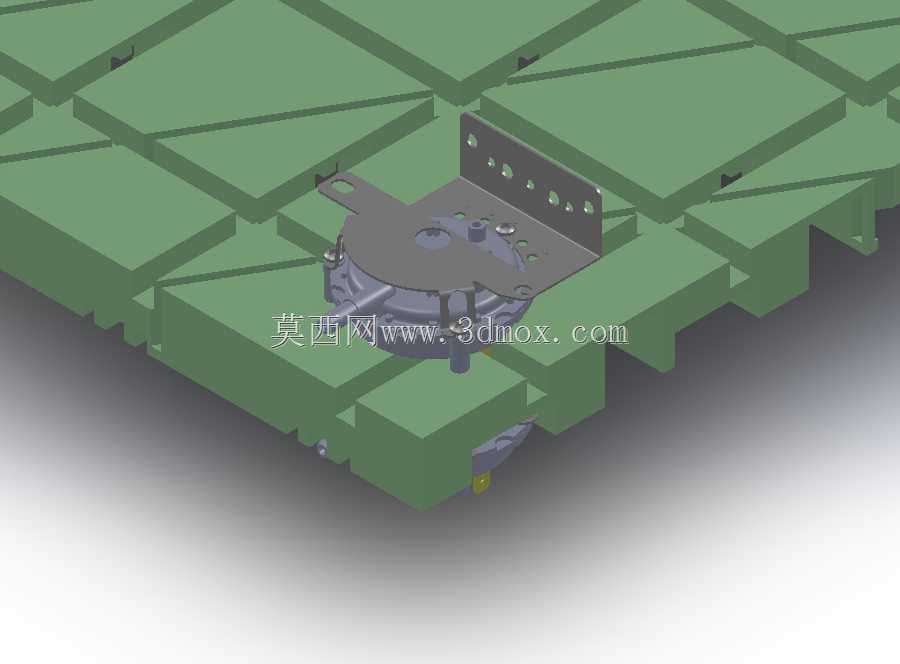

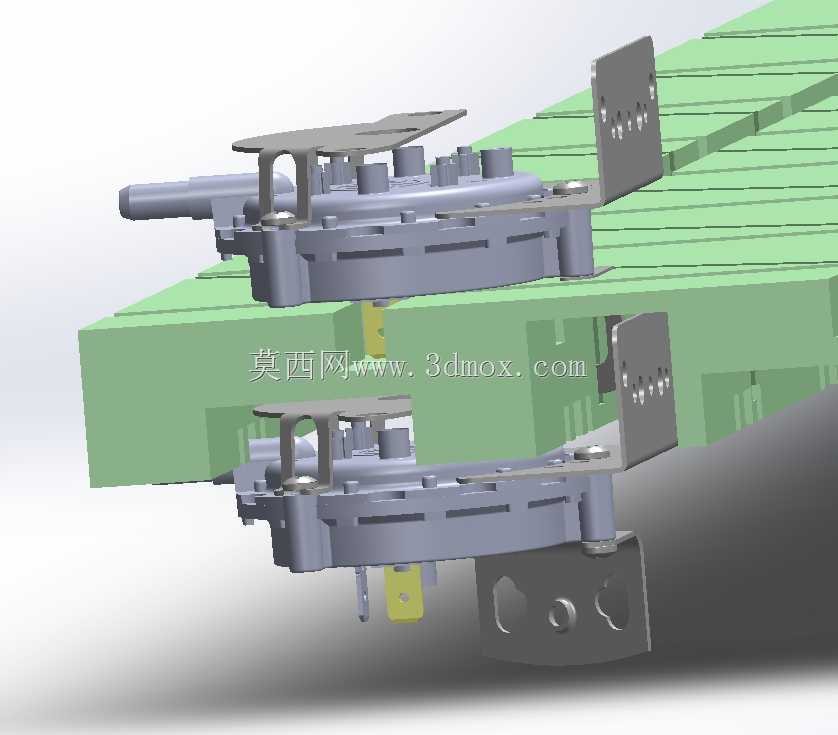

在多品种小批量机加工车间的零件周转场景中，零散支架类零件的分类存放一直是现场管理的痛点，这类零件多带有异形安装面、定位孔位，随意堆放容易磕碰加工面，也会增加后续分拣的时间成本，这款存储托盘正是针对这类场景设计的工装结构。整体采用实心基材注塑成型后做CNC铣切槽加工，相比一体注塑的薄壁托盘，实心铣槽的结构槽位尺寸精度更高，不会因为注塑收缩导致槽位偏差，能适配不同批次零件的尺寸公差。托盘的槽位排布做了适配优化，可容纳13×11规格的零件阵列，整体尺寸略小于标准40×48托盘，能直接适配现有车间的标准货架层板、周转车台面尺寸，不需要额外调整现有存储设施的规格。结构上采用上下双层夹持的设计思路，底部设置固定托盘作为基础承载，中间层放置待存储的零件，顶部配套压盘来锁定零件位置，不管是带安装支脚的支架类零件、无支脚的平板类零件，还是后支架类带五次旋转调整结构的异形零件，都能直接放入对应槽位，安装后所有支架类零件都能被槽位侧壁和顶部压盘双向锁定，不会在周转运输过程中出现窜动、移位的问题，避免零件之间相互磕碰划伤加工面。考虑到不同场景的存储需求，托盘的整体尺寸可以很方便地做等比例缩小调整，能直接衍生出1/2尺寸、1/4尺寸的衍生型号，适配小批量零件的临时周转、线边工位的少量零件存放需求，不需要重新开模做整体结构设计，只需要调整铣切加工的路径参数就能快速产出对应规格的产品。托盘上配套的定位支架做了多孔位设计，能适配不同安装基准的零件定位需求，不需要额外增加辅助定位块就能完成零件的装夹固定，在实际使用中，针对部分尺寸有微小偏差的定制零件，也可以通过现场微调铣槽的局部尺寸来适配，不需要更换整个托盘结构，能有效降低现场工装的投入成本。这类托盘除了用于车间内部的零件周转存储，也可以用于成品零件的发货包装，零件固定在托盘内后，外层套上防尘包装袋就能直接装箱，不需要额外填充缓冲材料，也能避免运输过程中零件晃动导致的表面损伤。
