涂装作业用手动油漆辊结构三维设计

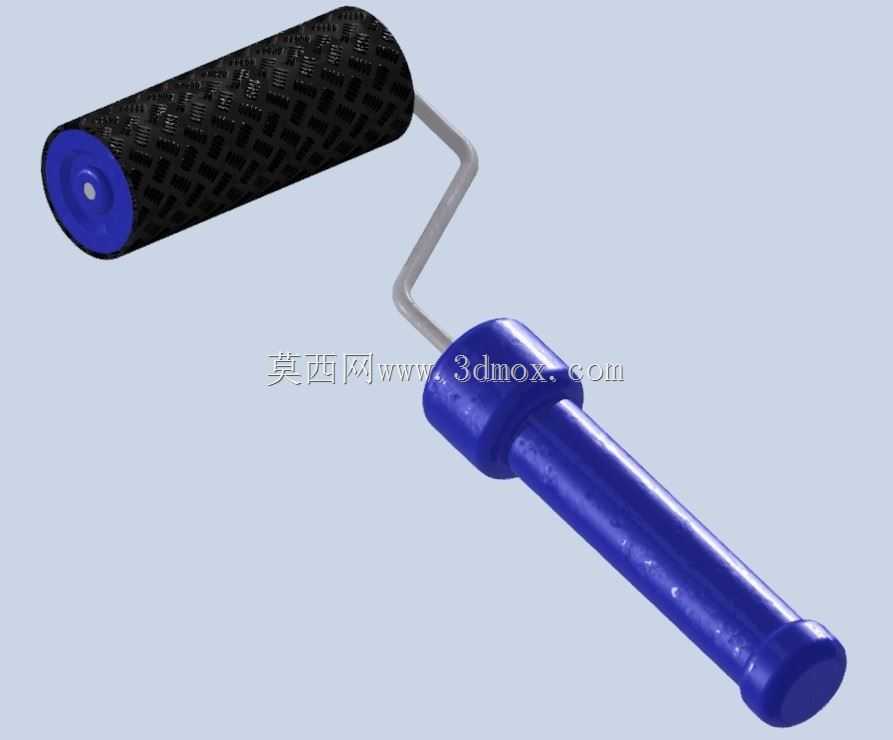

　　在建筑装饰装修、工业防腐涂装、家具表面涂覆等多个工程场景中，手动油漆辊是应用频次极高的涂覆作业工具，相比毛刷类涂刷工具，其单次涂覆覆盖面积更大，作业效率可提升40%以上，同时涂覆形成的漆面更均匀，不易留下明显刷痕，适合大面积平面或微弧面的油漆、涂料、乳胶漆等物料的涂覆作业。这款油漆辊的三维结构设计完全围绕实际作业的人机工学与功能需求展开，整体分为工作辊筒、弯折连接支架、握持手柄三个核心组成部分，各部件的连接结构经过反复校核，可适配常规作业中的施力角度与力度需求，避免作业过程中出现部件松脱、辊筒卡滞等问题。

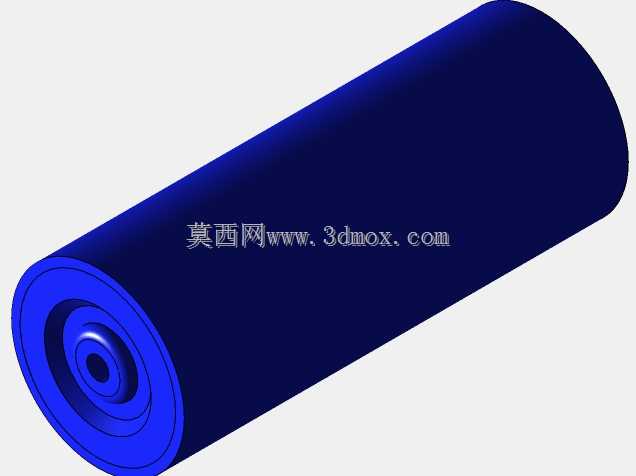

　　工作辊筒作为直接接触涂料与作业面的核心部件，外表面设计有交叉网状的凹凸纹理结构，这种纹理并非装饰性设计，而是经过实际作业验证的储料结构，可在蘸取涂料时留存适量漆料，减少作业过程中反复蘸料的频次，同时在辊压涂覆过程中，网状纹理可将涂料均匀挤压铺展在作业面上，避免漆料堆积产生流挂问题。辊筒两端设置有端盖结构，端盖中心预留有转轴安装孔，与支架端部的转轴形成间隙配合，保证辊筒可绕转轴顺畅转动，转动阻尼经过合理设计，既不会因阻尼过小导致辊筒空转甩料，也不会因阻尼过大增加作业时的推动阻力。辊筒内部为中空结构，可在保证结构强度的前提下降低整体重量，减少长时间握持作业的手部疲劳感。

　　弯折连接支架采用金属线材弯折成型，整体呈Z形弯折结构，一端的平行双支臂插入辊筒两端的转轴孔内，形成辊筒的转动支撑结构，另一端为直柄段，插入握持手柄内部通过过盈配合加卡扣结构实现固定，避免支架与手柄之间出现相对转动。支架的弯折角度经过人机工学优化，作业时握持手柄的手部与作业面之间可保持合理的安全距离，避免手部沾到未干的漆料，同时弯折段的弧度设计可让施力方向更顺畅地传递到辊筒表面，保证辊筒与作业面之间的压力均匀分布，不会出现局部压力过大导致漆料被挤走、局部压力过小涂覆不均的问题。支架的金属材质表面做了防锈处理，可耐受涂料中各类有机溶剂的腐蚀，延长工具的整体使用寿命。

　　握持手柄采用硬质塑料注塑成型，整体为长圆柱状结构，表面做了细微的磨砂纹理处理，提升握持时的摩擦力，即使手上沾有少量漆料或汗液也不易打滑。手柄靠近支架的一端设计有直径更大的限位凸台，作业时手部可抵在凸台位置，避免向前滑动碰到支架或辊筒。手柄的尾部做了圆弧收边处理，没有尖锐棱角，长时间握持不会硌手。手柄内部为中空结构，既可以减轻整体重量，也可以在尾部预留挂孔，方便工具使用后的悬挂收纳，避免辊筒接触地面沾染杂物影响后续涂覆效果。

　　从安装边界与尺寸适配角度来看，这款油漆辊的辊筒长度适配常规家装与工业涂装的作业需求，整体长度可保证作业时手臂处于自然舒展的状态，不需要过度弯腰或抬臂即可完成常规高度墙面的涂覆作业。各部件的配合公差均按照五金工具的通用精度要求设计，辊筒与支架转轴的配合间隙控制在合理范围内，既保证转动顺畅，又不会出现过大的旷量导致辊筒转动时出现偏摆，影响涂覆平整度。手柄与支架的连接深度经过校核，可承受作业时最大50N的轴向推力而不出现松脱，完全满足常规手动涂覆作业的施力需求。在实际作业场景中，这款油漆辊可适配不同类型的涂料，只需要根据涂料特性更换对应材质的辊筒外套即可，支架与手柄部分可重复使用，降低工具的使用成本。
