可调式重型管子夹持钳结构设计

　　在民用给排水施工、工业油气管道铺设、设备管路维保、消防管线改造等现场作业场景中，管钳是管路装拆环节不可或缺的手动夹持工具，其核心作用是为不同管径的金属管、复合管提供足够的周向夹持摩擦力，配合作业人员施加的扭矩完成管路螺纹的旋紧与拆卸动作，避免管体表面打滑造成的螺纹损伤、管体变形问题。这款可调式管钳的结构设计围绕现场作业的实际受力需求展开，整体采用活动钳头配合固定钳身的经典结构逻辑，钳口部位设计有连续的锯齿形咬合齿，齿形角度经过反复校核，咬合时齿尖可嵌入管件表层形成多点受力，即便管件表面存在轻微锈蚀、油污，也能保证夹持状态稳定不打滑，不会出现施力过程中钳口滑脱的安全隐患。活动钳头与钳身之间通过梯形调节螺杆实现开合行程的调整，

　　梯形螺纹的自锁特性可以保证在夹持施力过程中，钳口开度不会受反作用力影响出现自行松动，调节螺杆的行程覆盖了常用管径的夹持范围，能够满足从DN15到DN50常规管路的装拆需求，无需频繁更换工具即可适配现场不同规格的管路作业。钳身主体采用框架式镂空结构设计，在保证整体结构强度、满足大扭矩施力下抗变形要求的同时，尽可能降低工具自身重量，减少作业人员长时间手持操作的疲劳感；手柄部分包覆有防滑绝缘材质，表面设计有贴合手掌握持弧度的凹凸纹理，既可以提升握持摩擦力，避免手上沾有油污、水渍时出现打滑，也能在带电管路周边作业时提供基础的绝缘防护，降低触电风险。从结构设计的细节来看，活动钳头与钳身的配合面采用了精密研磨的滑动导轨结构，

　　间隙控制在合理范围内，调节过程顺滑无卡滞，长期使用后即便出现轻微磨损，也可通过调节螺杆的预紧结构消除配合间隙，延长工具的整体使用寿命。钳口的咬合齿采用局部高频硬化处理，齿面硬度达到较高水平，长期咬合金属管件也不会出现齿尖磨平、卷刃的问题，而钳身主体则采用韧性较好的材质，承受大扭矩施力时能够发生微量弹性变形吸收冲击载荷，不会出现整体脆断的情况。在安装与使用边界上，这款管钳的整体长度适配成人手臂的施力力臂范围，正常握持下施加的扭矩完全满足常规管路螺纹连接的拧紧力矩要求，无需额外加接延长杆即可达到密封所需的预紧力，避免过度施力造成的管路螺纹滑牙、管件开裂问题；钳头的最大开合度对应适配管径的上限，作业时可根据管件外径快速调节钳口开度，

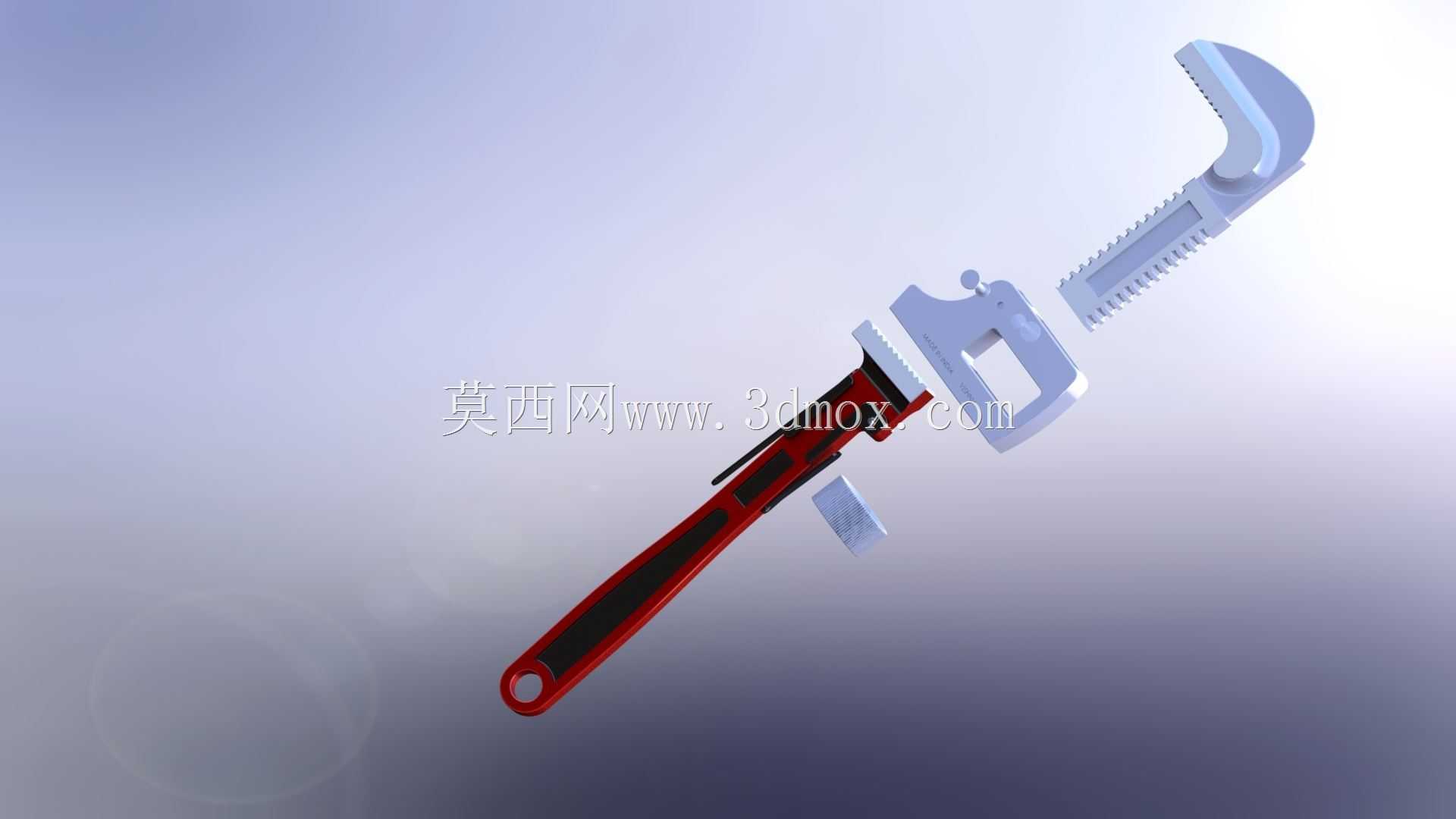

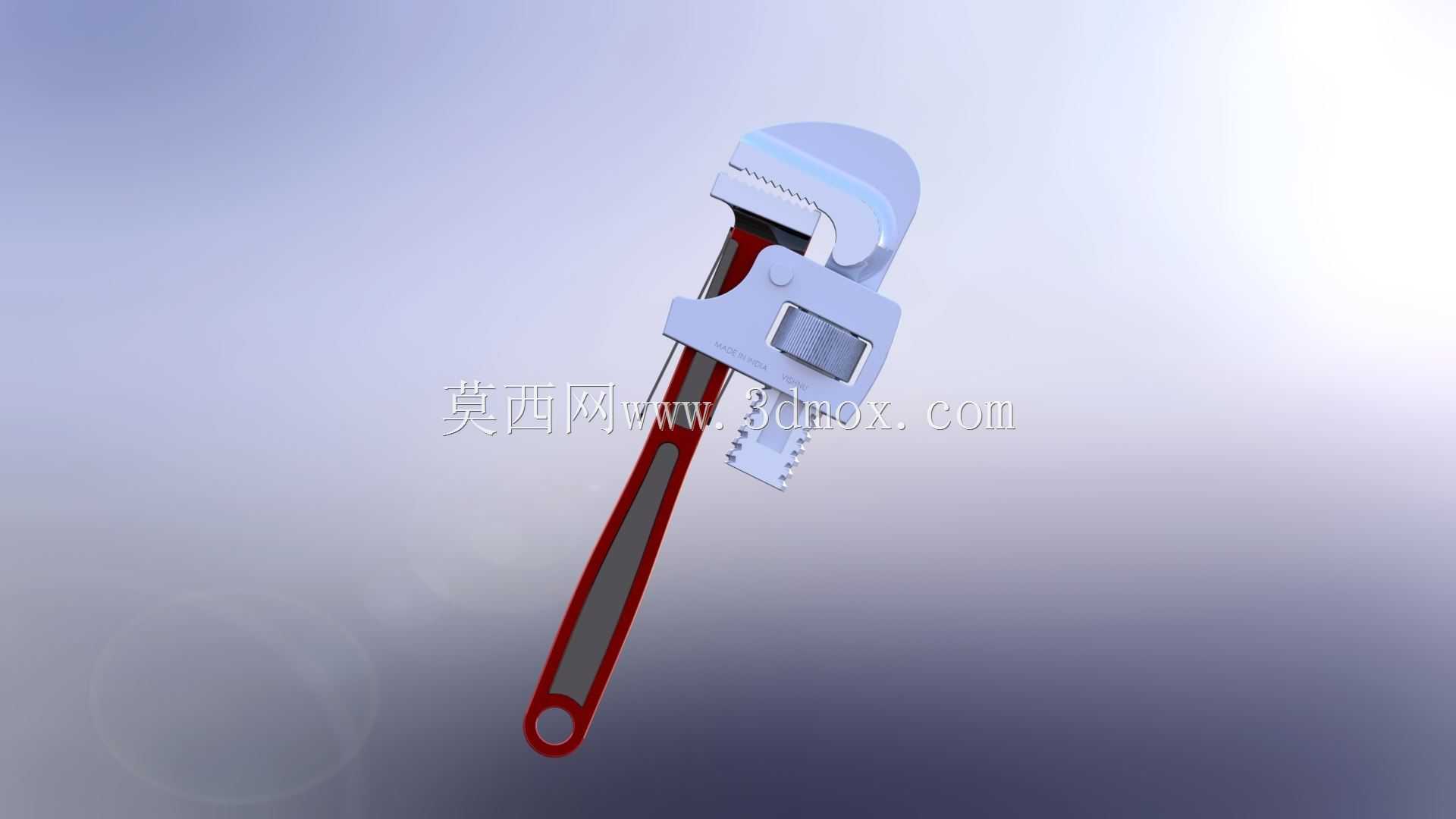

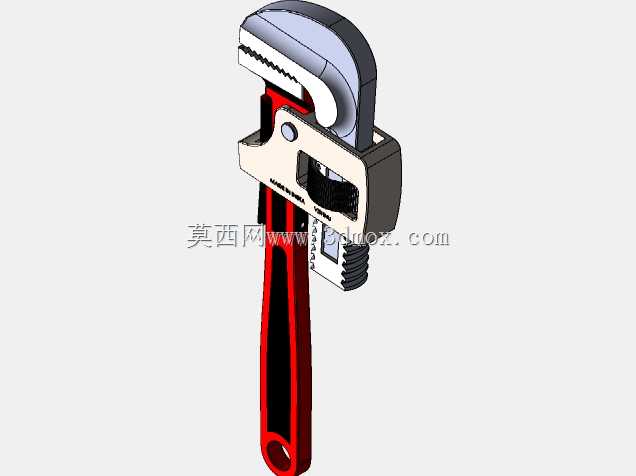

　　将管件置于钳口中部咬合位置即可施力，禁止用钳头尖端夹持小管径管件，避免受力集中造成钳头断裂或管件变形。不同于普通固定开口扳手，管钳的钳口咬合方向设计为与施力方向匹配，正向施力时咬合齿会越咬越紧，反向施力时可快速松开调整位置，完全贴合管路装拆时的反复调整、对位、拧紧的作业流程。在现场实际使用中，这款管钳不仅可以用于圆形管件的夹持，也可临时用于其他规则或不规则截面金属工件的夹持、扭转作业，适用场景覆盖管道施工、设备维保、五金加工、家装水电等多个领域，其结构设计充分考虑了现场复杂作业环境下的耐用性、易用性需求，没有多余的冗余结构，每个部件都承担明确的功能作用：调节螺杆负责开度调整与自锁，活动钳头负责传递夹持力与咬合管件，固定钳身承担整体结构支撑与扭矩传递，手柄负责握持施力与防滑绝缘，各部件之间的装配关系简单可靠，拆解维护便捷，长期使用后仅需定期在调节螺杆与滑动配合面涂抹少量润滑脂，即可保证调节动作顺滑，无卡滞、异响问题。从三维建模的角度来看，这款管钳的模型完整还原了各部件的配合关系、细节特征，包括钳口齿形的具体参数、调节螺杆的螺纹规格、钳身的减重镂空结构、手柄的包覆层纹理，可作为手动工具结构设计的参考案例，也可用于施工场景模拟、工具类产品展示等用途，建模过程中对各部件的装配干涉做了完整校验，活动钳头的调节行程与实际产品保持一致，转动调节螺杆时可实现钳口开度的连续变化，完全符合实际产品的运动逻辑。
