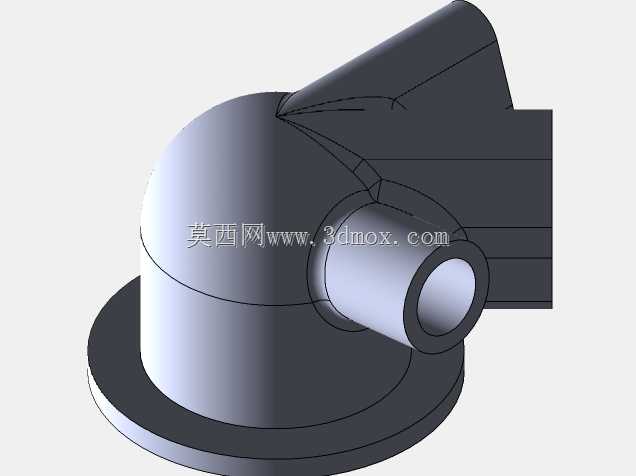

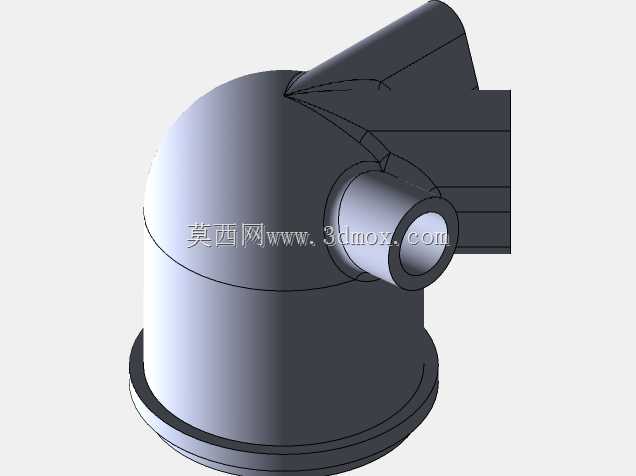

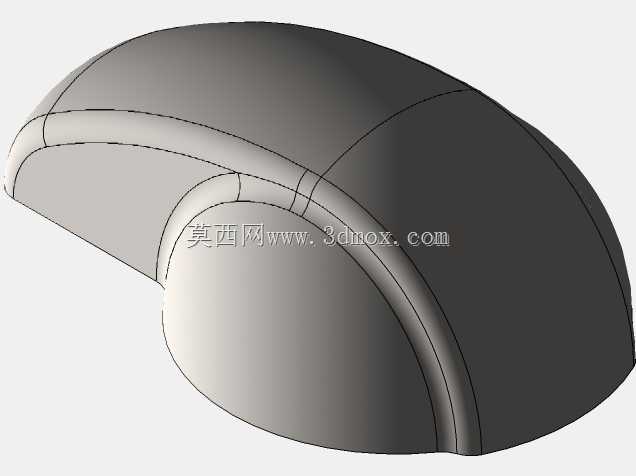

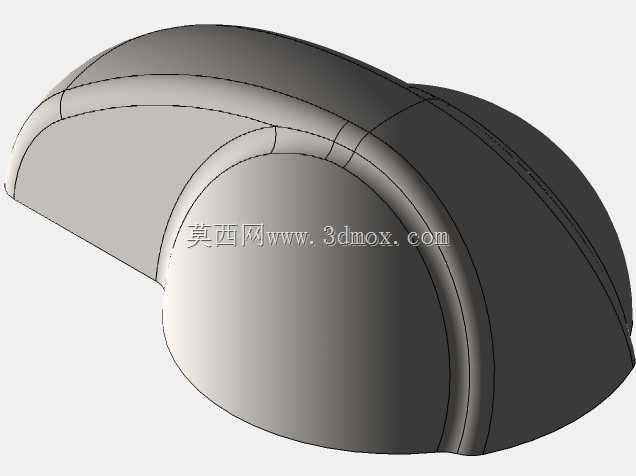

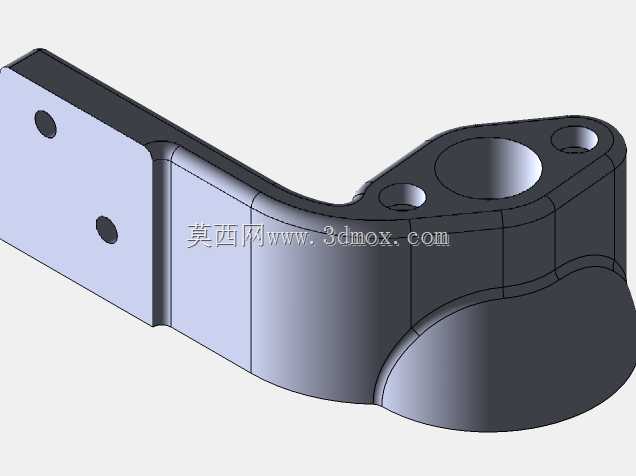

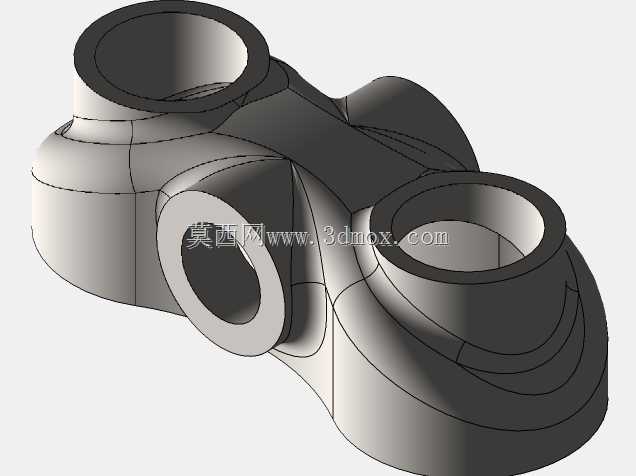

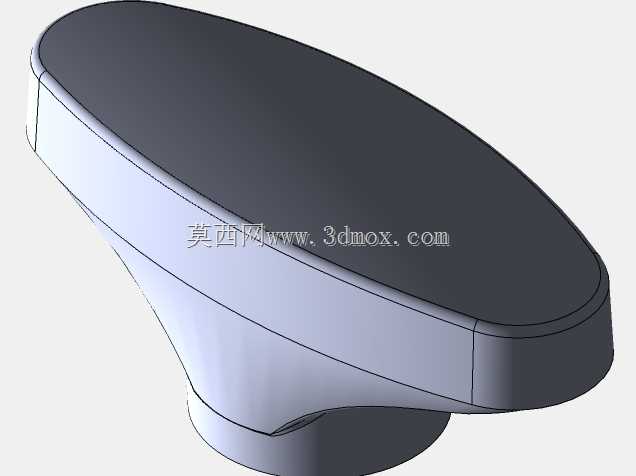

带侧通接口法兰基座异形腔体结构件

　　这类带侧通接口的法兰基座异形腔体结构件，在流体输送管路系统、小型传感检测单元安装、气动控制回路分支节点中有着非常广泛的应用场景。日常做设备管路布局时，经常会遇到主路需要垂直引出支路、同时要保证腔体内部流道平滑无突变的需求，这类结构件刚好能解决多管路交汇时的转接问题，避免多段管件拼接带来的密封点过多、流阻过大的问题。从实际用途来看，它既可以作为压力介质的分流腔体，在低压气动回路、小流量液体输送管路中实现垂直方向的管路分支，也可以作为嵌入式检测元件的安装基座，侧通接口可以用来安装检测探头、温度压力传感元件，底部法兰直接固定在设备主体面板或者主管路的预留接口上，上部的异形延伸结构可以用来对接快插接头、排气阀或者调节旋钮，

　　不用额外设计转接支架，集成度非常高。做这类结构的三维设计时，首先要确定的是底部法兰的安装边界，法兰的外径、螺栓孔分布圆直径、安装孔位尺寸必须和对接的基座接口完全匹配，法兰厚度要根据腔体的额定工作压力做强度校核，避免承压后出现法兰变形导致密封失效的问题。腔体主体的半球形过渡设计是整个结构的核心，相比直角方形腔体，球形过渡能大幅降低介质流动时的湍流损耗，减少介质在腔体内部的残留，尤其是输送带有微小颗粒的流体时，平滑的内壁曲面不容易出现积料堵塞的问题。侧通接口的同轴度要求是设计时需要重点关注的点，侧管的轴线必须和主腔体的中心轴线保持空间垂直，接口处的内外倒角要做平滑过渡，和腔体主体的相贯线位置要做圆角处理，不能出现尖锐的棱边，

　　一方面是减少流阻，另一方面也能避免加工时出现应力集中，提升部件的承压能力。上部的异形延伸结构不是随意做的造型，它的倾斜角度是根据上部对接元件的安装操作空间来确定的，当这个结构件安装在设备靠近侧壁的位置时，倾斜的上部结构可以让对接的管路或者操作元件避开设备侧板，预留出足够的扳手操作空间或者管路弯曲半径，不用额外抬高整个部件的安装高度，能有效压缩整体安装空间。做建模过程中，相贯线位置的壁厚控制是难点，整个腔体的壁厚要保持均匀，尤其是侧管和主腔体连接的位置、上部延伸结构和腔体顶部的连接位置，不能出现壁厚突变，否则不管是采用机加工还是注塑、铸造成型，都容易出现缩孔、应力开裂的问题。安装边界方面，除了底部法兰的安装尺寸，

　　还要考虑侧通接口向外延伸的长度，要保证对接管路接头安装后，不会和周边的其他部件产生干涉，侧管端部的接口尺寸要和选用的标准接头尺寸匹配，端部的密封面粗糙度要满足密封要求，如果是用O型圈密封，还要预留对应的密封槽安装位置。实际选型应用时，要根据输送介质的特性确定材质，普通气动回路用铝合金材质做阳极氧化处理就能满足要求，有腐蚀性介质的场景要选用不锈钢或者工程塑料材质，对应的壁厚也要根据材质的强度参数做调整。这类集成式的腔体结构相比多个标准管件拼接的方案，整体重量更轻，密封点更少，长期运行的泄漏风险更低，在紧凑型的自动化设备、小型流体控制设备、便携式检测仪器中应用优势非常明显，做结构设计时只要把安装边界、流道过渡、接口同轴度这几个核心点控制好，就能保证部件的使用性能，减少后续加工装配时出现的问题。
