双作用振荡式蒸汽动力传动结构

　　在小型蒸汽动力演示装置、教学实验台以及复古动力模型的搭建场景中，这类双作用振荡蒸汽结构是核心的动力输出单元，区别于传统单作用蒸汽缸的单向做功逻辑，该结构通过蒸汽在缸体两侧的交替配气，实现活塞往复行程的双向动力输出，大幅提升了蒸汽能量的利用效率，也让动力输出的平顺性得到明显改善。从实际使用场景来看，这类结构常被用于小型蒸汽动力教具的核心动力段，也可作为微型蒸汽动力设备的动力发生单元，适配低转速、高扭矩输出的小型负载场景，比如小型蒸汽驱动的演示传送带、迷你动力展示台等场景，不需要额外加装复杂的配气正时机构，依靠自身的振荡配气逻辑就能完成进排气的循环切换。

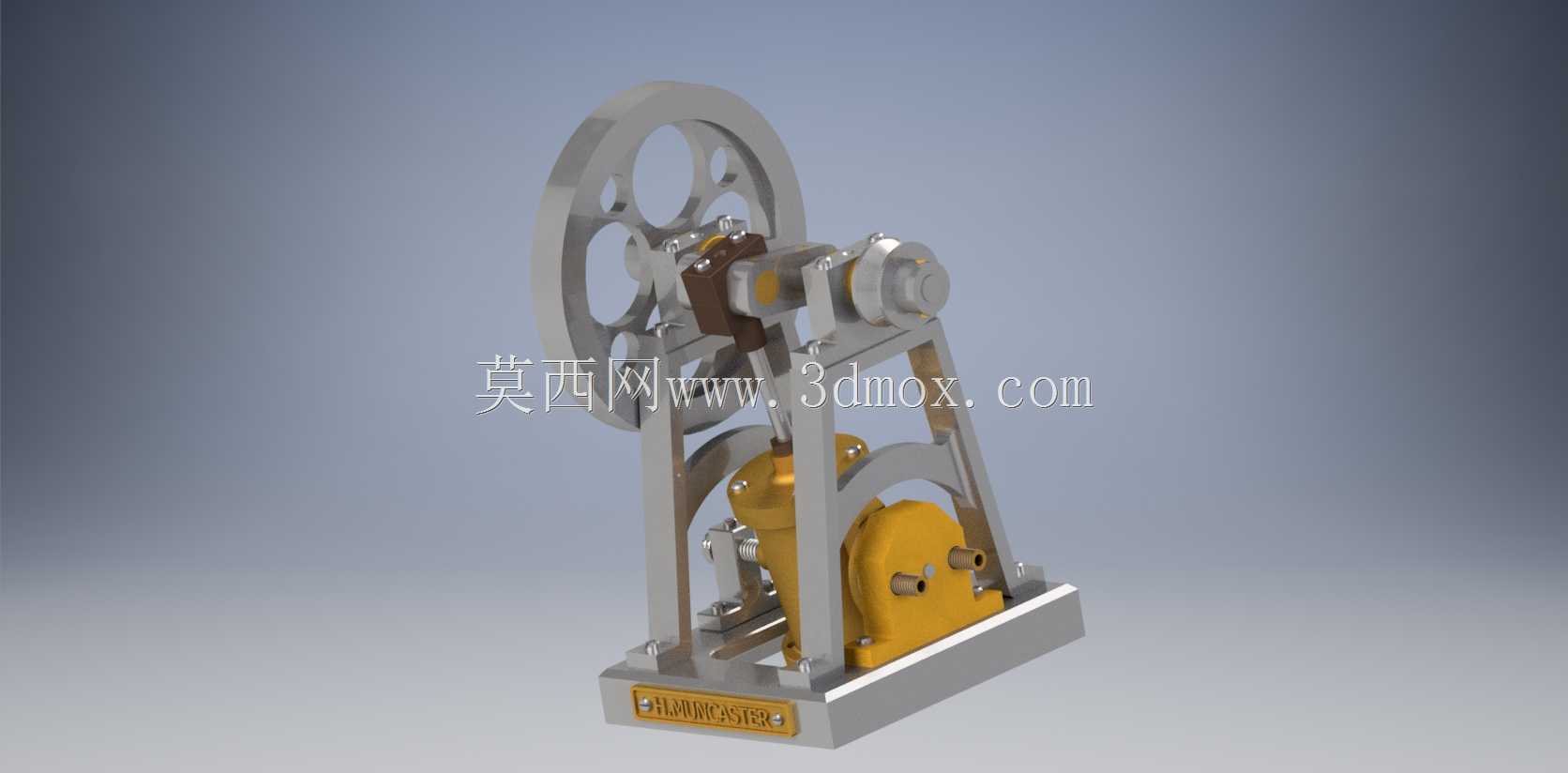

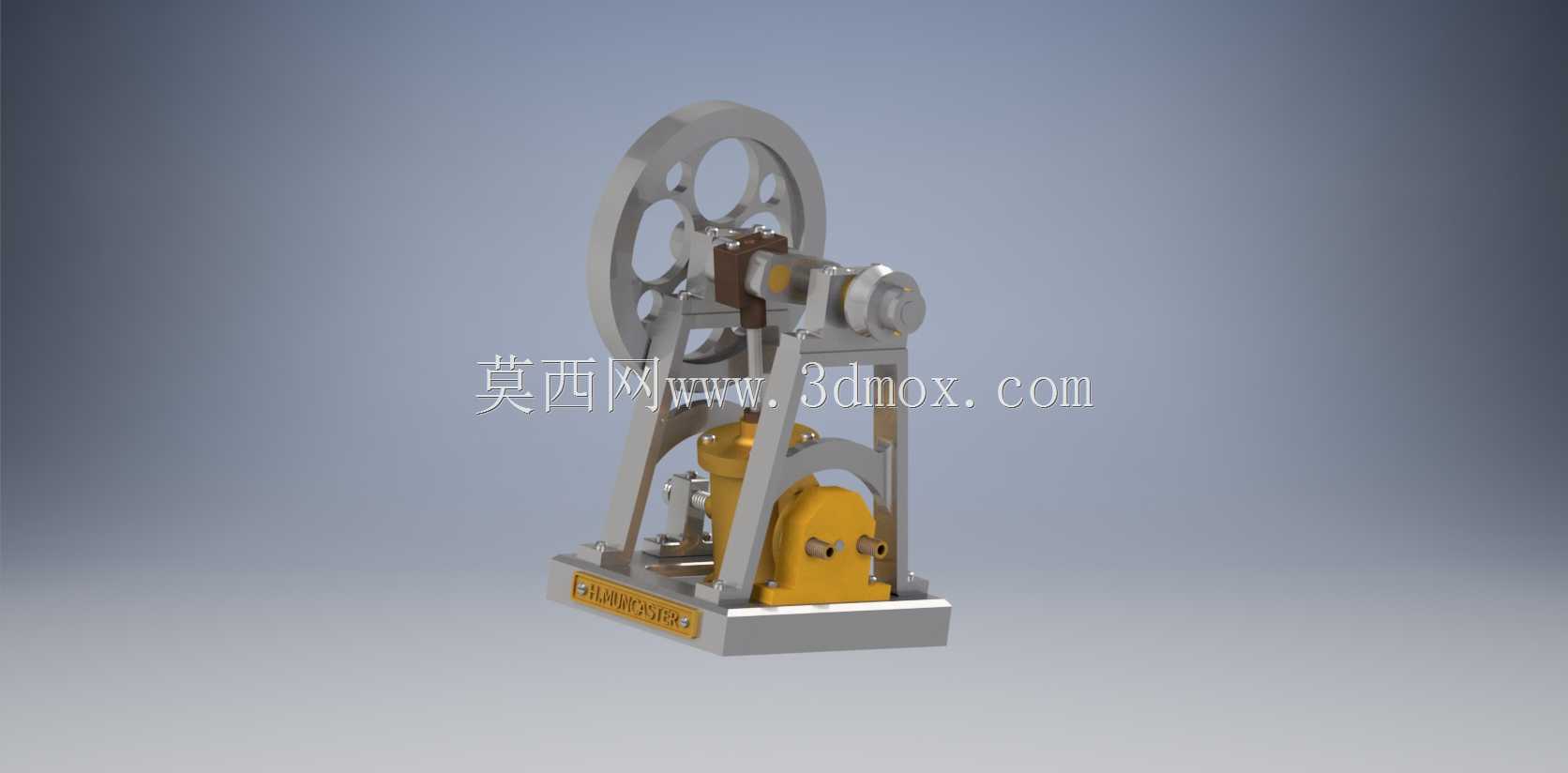

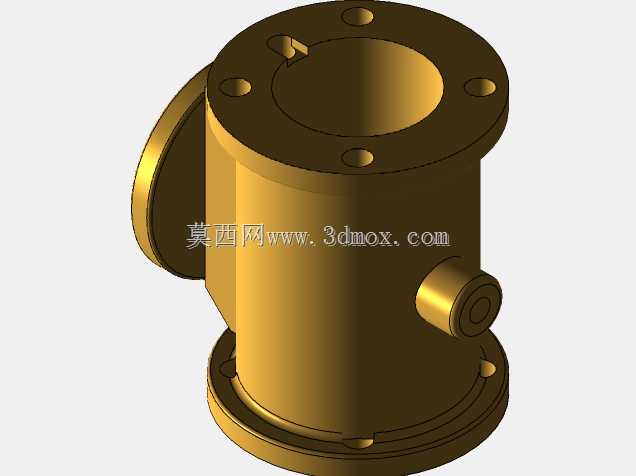

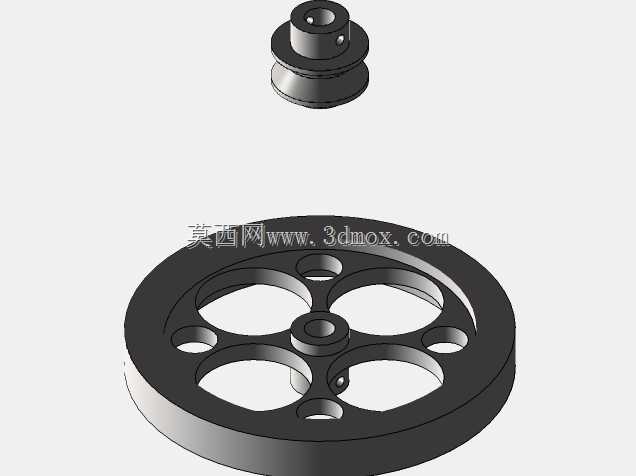

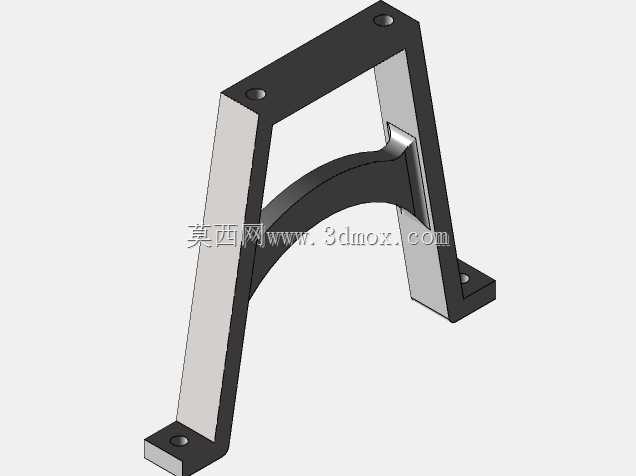

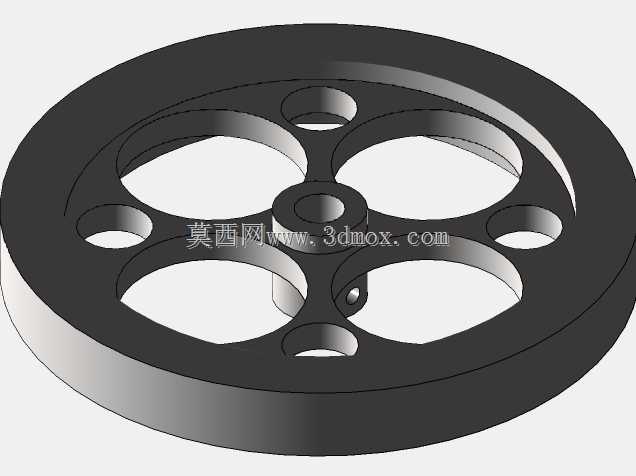

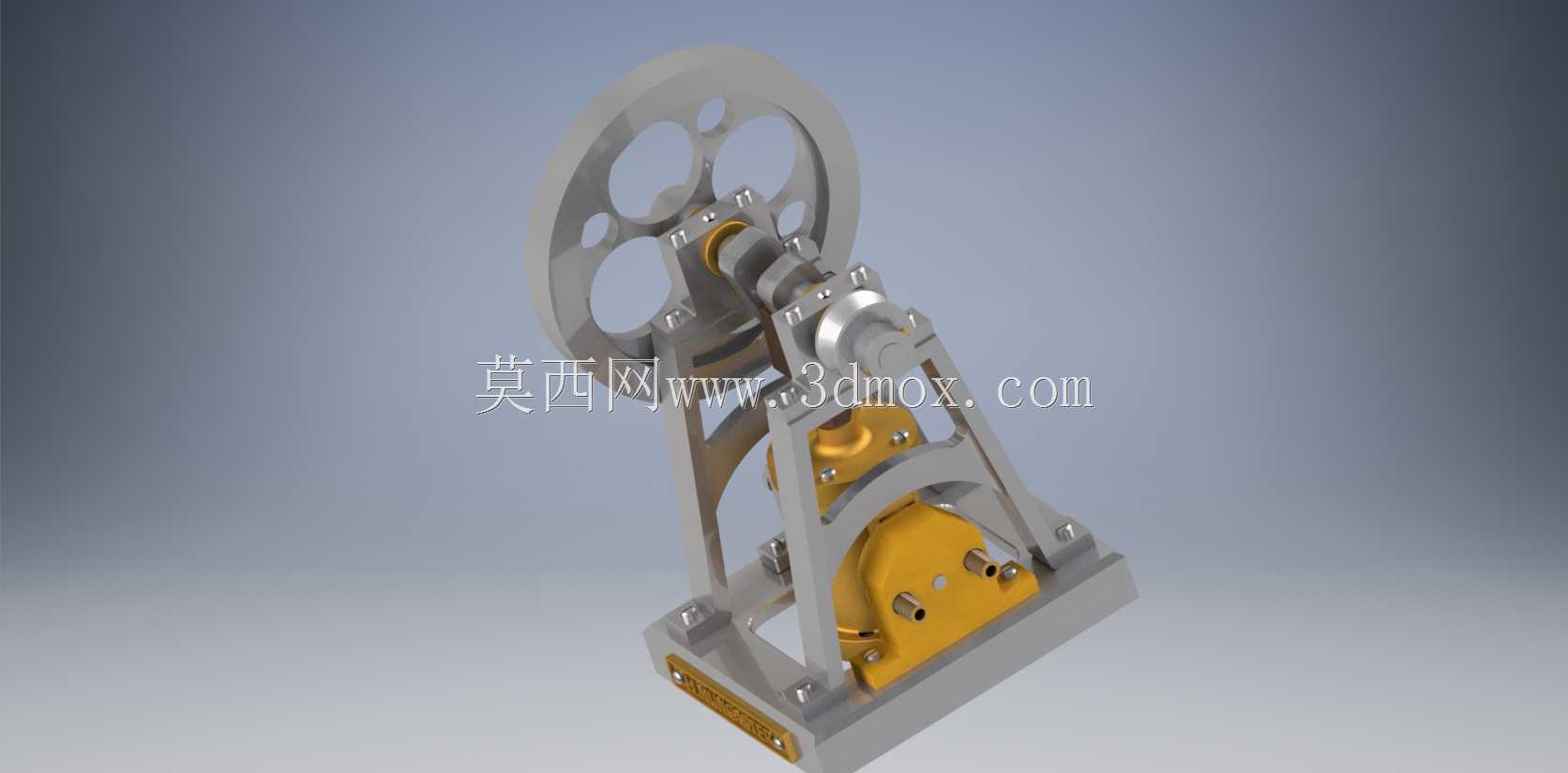

　　从结构设计思路来看，整个机架采用双侧立式支撑板的布局，将飞轮、曲轴连杆组件、蒸汽缸体都集成在两块平行的立式安装板之间，底部通过整块矩形安装底板做承载，所有连接位置都采用螺栓紧固的方式，既保证了装配过程的可拆解性，也方便后期对配气间隙、活塞行程做微调。飞轮采用带镂空减重孔的辐条式结构，在保证转动惯量满足储能需求的前提下，尽可能降低整体的自重，同时飞轮的安装位置与曲轴输出端同轴，通过键连接传递扭矩，能够有效抵消活塞往复运动产生的转速波动，让整个动力输出过程更平稳。蒸汽缸体采用立式倾斜布置的方式，与曲轴连杆的运动轨迹做匹配，减少连杆摆动过程中的侧向分力，降低缸壁与活塞之间的磨损，缸体上预留的两个进排气接口分别对应活塞两侧的腔室，随着活塞的往复运动自动完成配气切换，不需要额外的凸轮配气机构，简化了整体的结构复杂度。

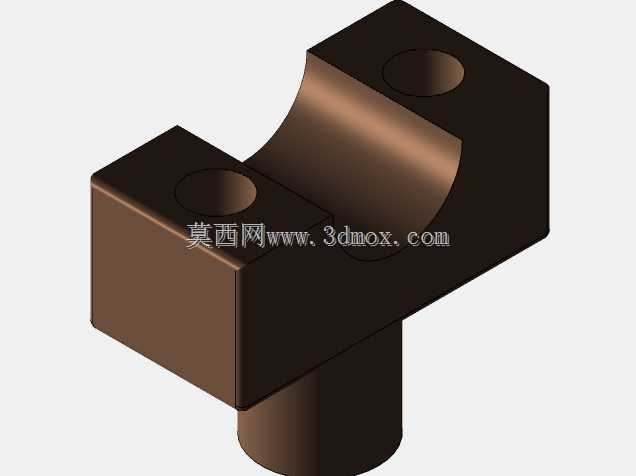

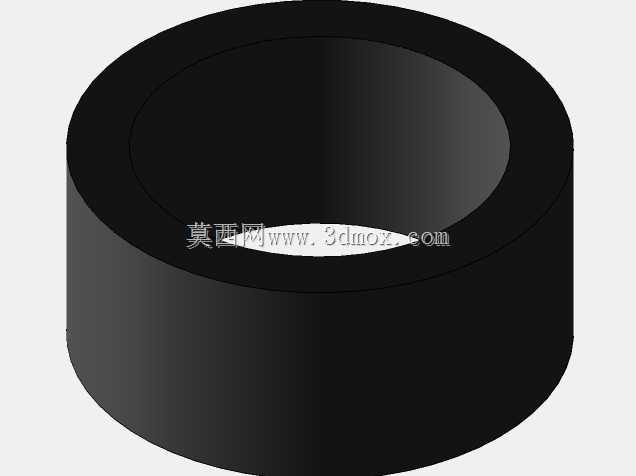

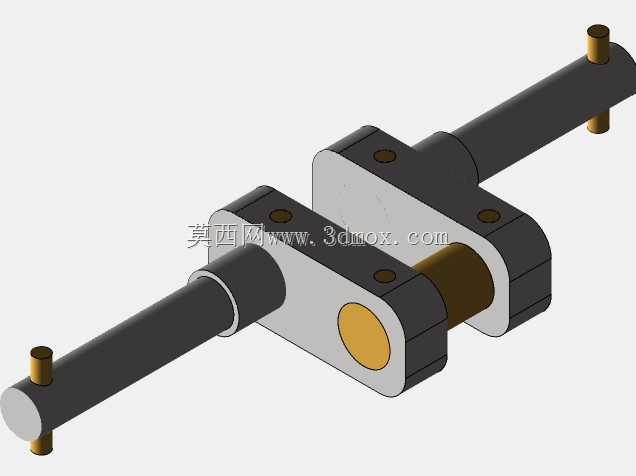

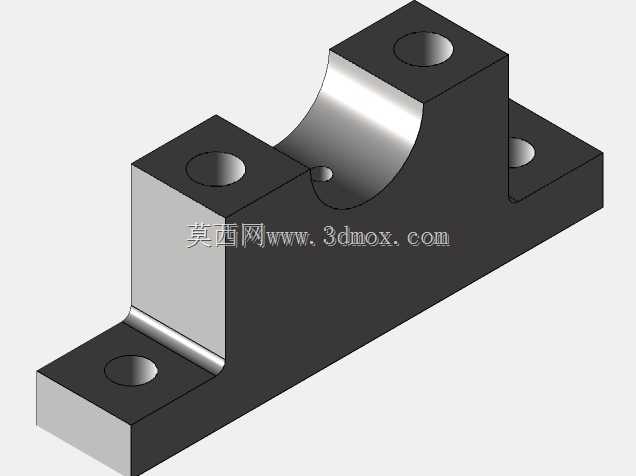

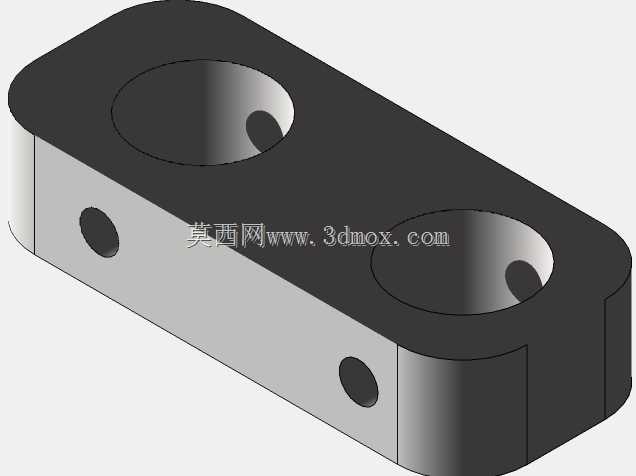

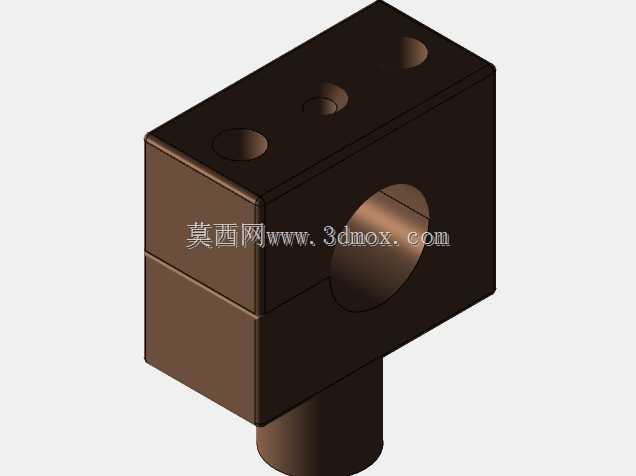

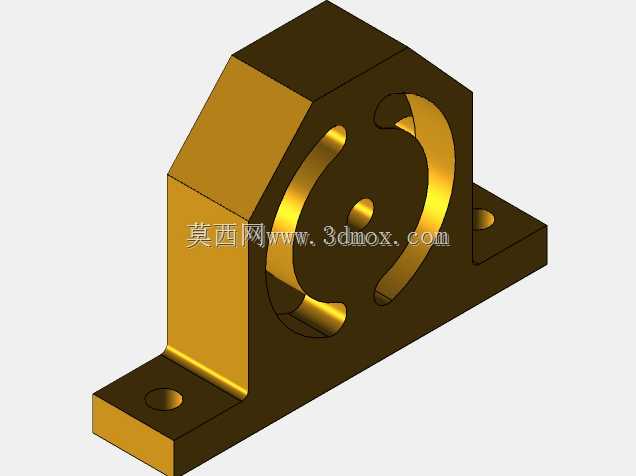

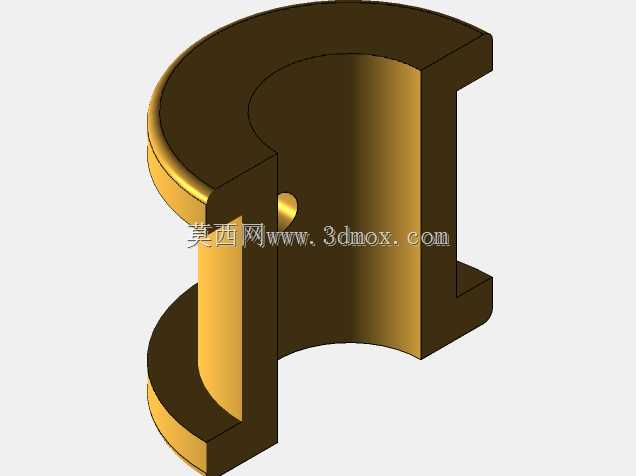

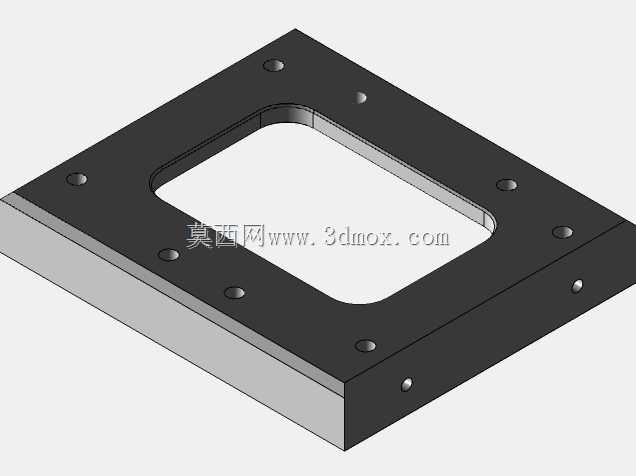

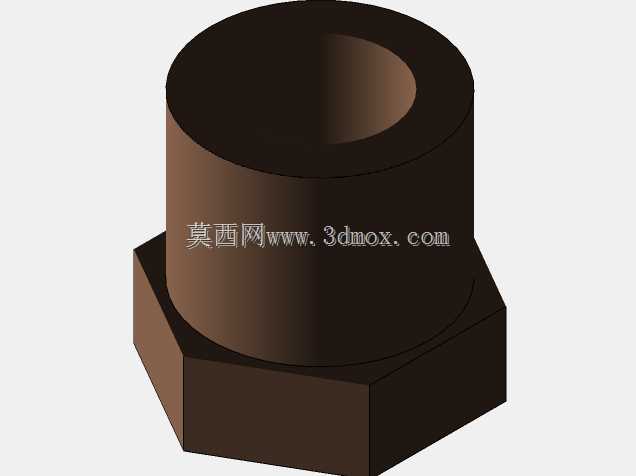

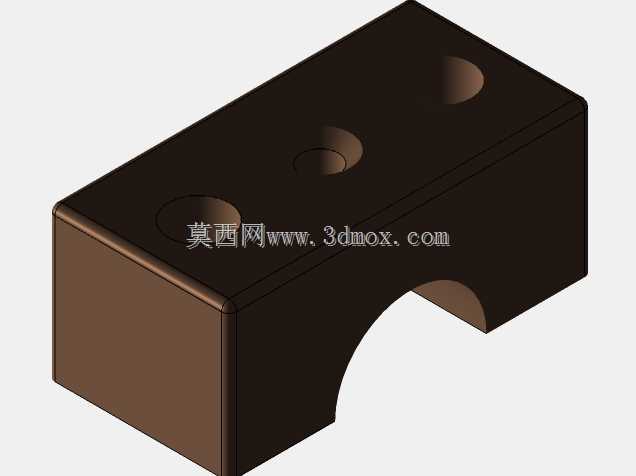

　　从安装边界与尺寸适配的角度来看，底部安装底板为平整矩形结构，四个角位置预留了安装固定孔，可直接通过螺栓固定在安装基座或者实验台架上，整体的安装占用空间紧凑，立式布局的设计让设备的横向占用尺寸更小，适合在空间有限的演示台架上布置。曲轴组件的支撑位置采用带衬套的铰接结构，能够降低转动过程中的摩擦阻力，同时衬套可更换，长期使用出现磨损后不需要更换整个支撑结构，降低维护成本。连杆两端的铰接位置都做了间隙适配设计，既保证转动过程无卡滞，也不会因为间隙过大产生多余的冲击振动。整个结构的运动部件都做了运动干涉校验，飞轮转动过程中与机架、缸体之间都预留了足够的安全间隙，活塞往复运动的行程与曲轴的偏心距做了精准匹配，保证活塞运行到上下止点时不会与缸盖、缸底产生碰撞。

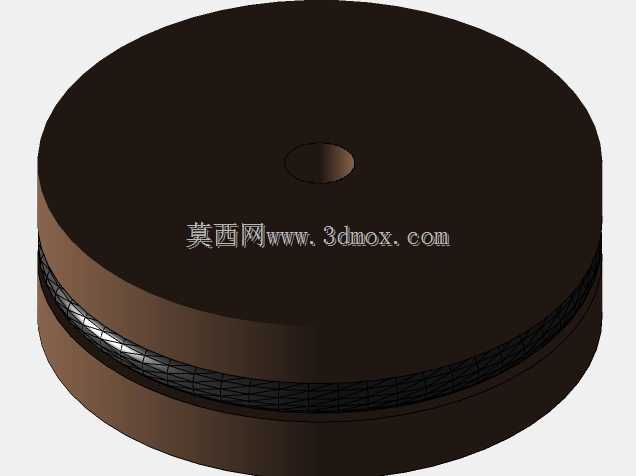

　　在功能特性上，该结构依靠蒸汽压力驱动活塞做往复运动，通过连杆将直线运动转化为飞轮的旋转运动，双向做功的设计让每一个往复行程都有动力输出，相比同尺寸的单作用蒸汽机，输出扭矩能够提升近四成，同时振荡配气的结构让进排气的切换随活塞运动同步完成，不需要额外的正时传动部件，整体的故障点更少，运行可靠性更高。在实际装配调试过程中，只需要保证曲轴与安装板的垂直度、连杆两端铰接点的转动灵活性，以及缸体与活塞的配合间隙，就能实现稳定的动力输出，对于教学场景来说，这种外露的结构设计也能让观察者清晰看到蒸汽动力从直线往复到旋转运动的整个转化过程，直观展示蒸汽机的基本工作原理。整个结构的材质搭配上，承载受力的机架、底板、飞轮、曲轴都采用金属材质，保证结构强度与运行稳定性，缸体部分做了密封适配设计，能够承受低压蒸汽的工作压力，满足小型演示场景的使用需求，不需要承受高压工况的载荷，因此在壁厚设计上做了优化，兼顾强度与轻量化的需求。
