适配Magnum与LA小缸体的排气歧管密封垫板

　　在小排量V型发动机的进排气系统改装与原厂替换作业中，排气歧管与缸盖结合面的密封可靠性，直接决定了整机的动力输出稳定性与尾气排放合规性，这款适配Magnum与LA系列小缸体的排气歧管密封垫板，正是针对该系列发动机的缸盖排气端口布局专门开发的配套结构件。从实际装车场景来看，这类密封垫板主要应用于道奇系列搭载Magnum、LA小缸体的乘用车辆、轻型改装越野车辆的排气系统装配与维修环节，替代老化失效的原厂密封件，解决歧管接口漏气导致的缸压不足、排气背压异常、舱内异味窜入等常见故障。

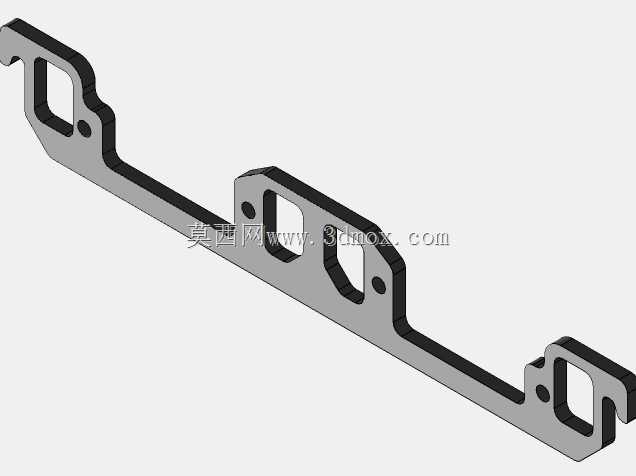

　　从功能特性层面看，该零件采用一体化冲压成型的金属基材结构，整体沿缸盖排气侧的端口排布方向做长条形延伸，三个对应排气端口的镂空区域完全匹配缸盖的排气流道轮廓，每个镂空区域周边预留的螺栓过孔位置，与缸盖、排气歧管的安装孔位同轴度公差控制在0.1mm以内，避免装配时出现孔位错位导致的密封面压合不均问题。零件边缘做了翻边强化处理，既可以提升整体结构的抗形变能力，也能在装配时为密封衬垫提供限位空间，防止长期受高温排气冲击后出现衬垫移位、窜气的问题。不同于传统的复合密封垫片结构，该金属垫板的密封面采用平面度0.05mm以内的精整处理，配合对应的高温密封衬垫使用时，能够在-40℃到800℃的排气温度交变环境下保持稳定的密封性能，不会因为反复的热胀冷缩出现密封面翘曲变形。

　　设计思路上，这款零件完全遵循原厂缸盖的安装边界做逆向优化，整体长度严格匹配LA小缸体排气侧的安装面跨度，两端的定位卡扣结构直接卡入缸盖端面的定位槽内，装配时无需额外做位置调整，即可快速对齐所有安装孔位，大幅降低维修装配的对位难度。零件的厚度控制在3mm，既保证了自身的结构强度，不会在螺栓拧紧力矩作用下出现过度形变，也不会因为厚度过大改变排气歧管的安装位置，导致歧管与下游排气管路的对接出现错位。每个安装孔周边都做了局部的凸台强化，分散螺栓拧紧时的压应力，避免长期使用后孔位周边出现应力开裂。

　　从安装边界来看，该零件的三个镂空端口分别对应缸盖的三个排气出口，端口轮廓的倒角处理与缸盖排气流道的倒角完全匹配，不会在接口处形成气流台阶，避免排气气流在接口处产生紊流，影响排气顺畅度。零件的非安装面做了发黑防锈处理，能够抵御发动机舱内的油污、水汽侵蚀，延长零件的使用寿命。在实际改装作业中，这款垫板也可以配合高性能排气歧管使用，只要是对应Magnum、LA小缸体的排气接口规格，都可以实现无损安装，不需要对缸盖或者歧管做额外的打磨、扩孔处理，适配性覆盖了该系列从3.9L到5.9L排量的多款小缸体机型。

　　不同于通用型的排气密封垫板，这款结构件专门针对该系列缸体的排气侧布局做了定制化设计，两端的异形轮廓完全避开了缸盖周边的水温传感器、启动机安装位等周边部件，装配后不会与周边附件产生运动干涉，也不会影响后续的附件维修拆装。在长期的高温振动工况下，零件的一体化结构不会出现分层、碎裂的问题，相比传统的石棉复合垫片，密封寿命提升三倍以上，能够满足日常通勤、越野穿越等不同使用场景下的密封需求。
