  在乘用车辆、轻型商用车辆以及部分高性能特种作业装备的动力匹配场景中,V型六缸动力装置始终占据着平顺性与动力输出平衡的核心生态位,区别于直列四缸机型的二阶振动短板,也不同于V8、V12大排量机型的体积与成本劣势,V6布局的动力装置能够在紧凑的机舱空间内,实现更优的运转平顺性与更线性的扭矩输出特性,覆盖从家用中高端乘用车到轻型工程作业车辆、小型船舶辅机等多类动力需求场景。

  从实际使用维度看,这类V型夹角布局的六缸动力装置,核心作用是将燃油燃烧的热能通过曲柄连杆机构转化为旋转机械能,为整套装备提供持续稳定的动力输出,同时需要匹配整车的冷却、润滑、进排气、点火控制等子系统,完成动力输出特性与负载工况的适配。不同于小排量三缸、四缸机型侧重经济性的设计取向,V6结构的设计从最初的架构选型阶段,就需要平衡运转平顺性、动力储备、机舱安装边界三者的约束:V型夹角的角度选择直接决定了整机的宽度尺寸、重心高度以及点火顺序的均匀性,常见的60度夹角设计能够让相邻气缸的点火间隔保持均匀,从根源上降低一阶、二阶振动的传递,不需要额外加装大质量的平衡轴来抵消振动,既减少了整机的运动部件数量,也降低了长期运转过程中平衡轴相关的故障概率。

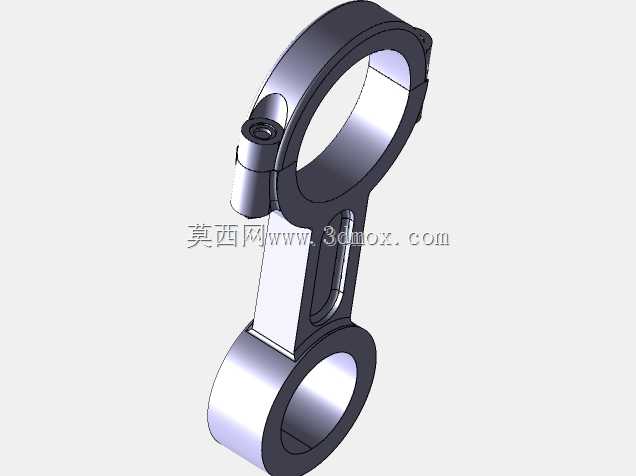

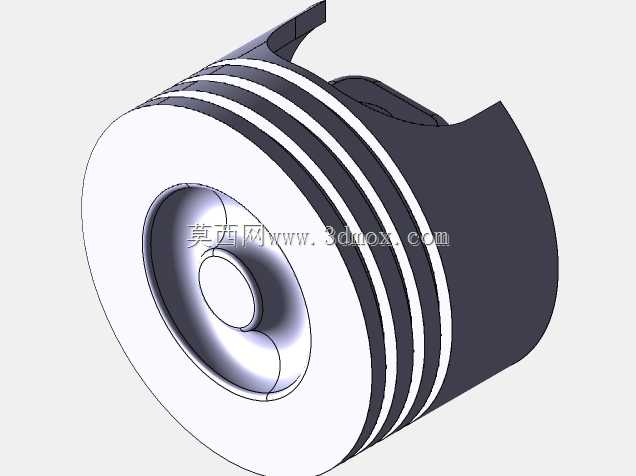

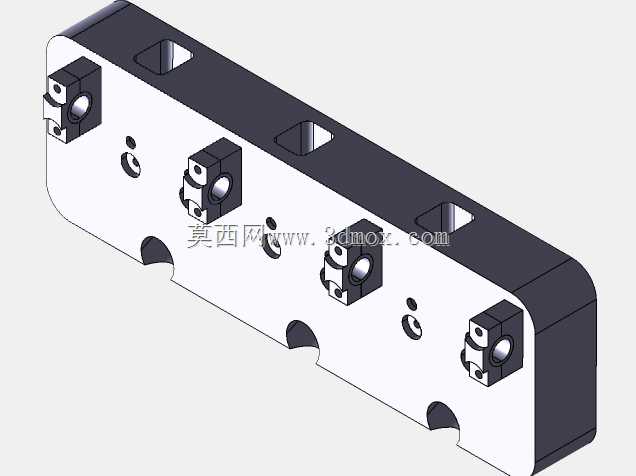

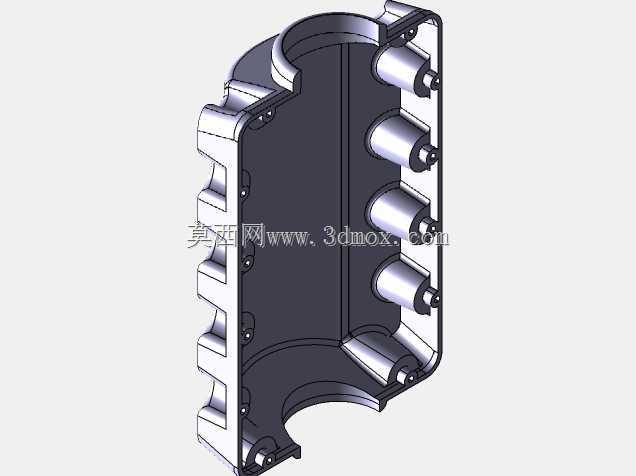

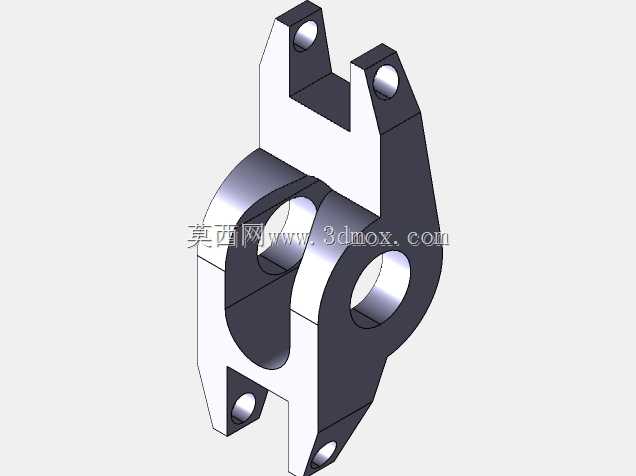

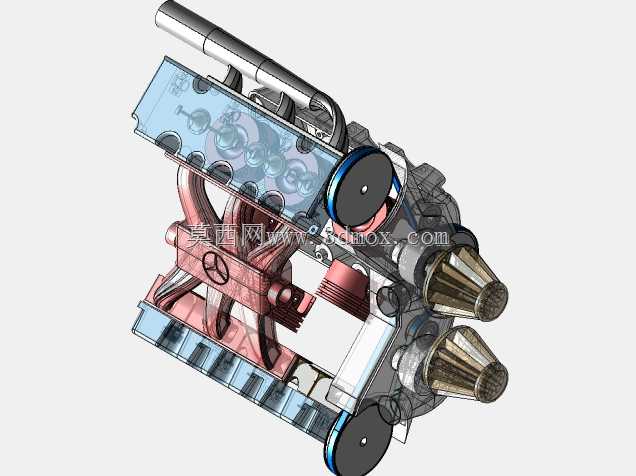

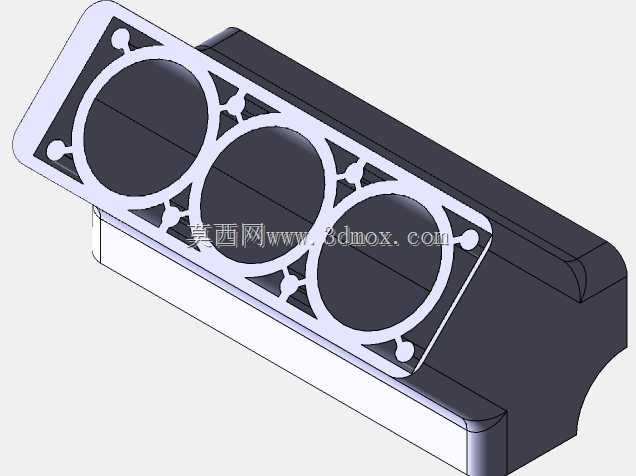

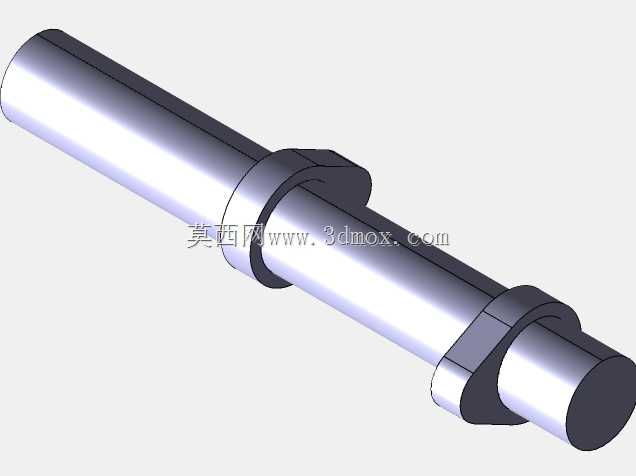

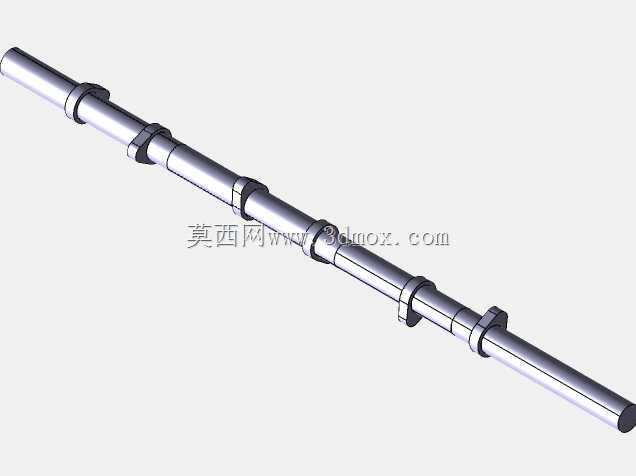

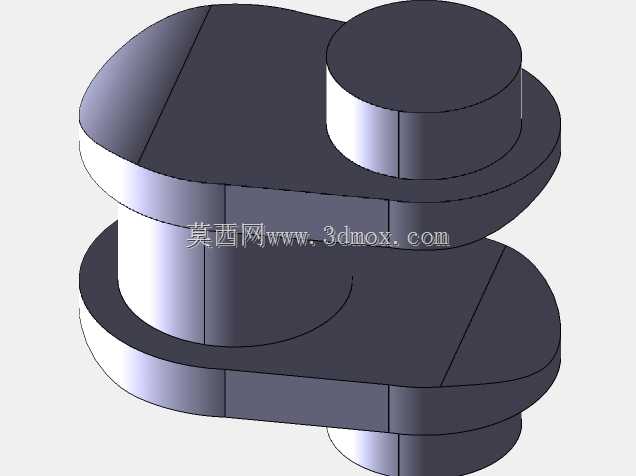

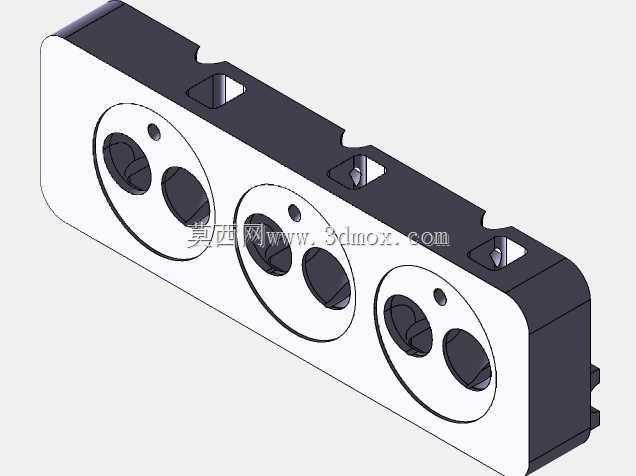

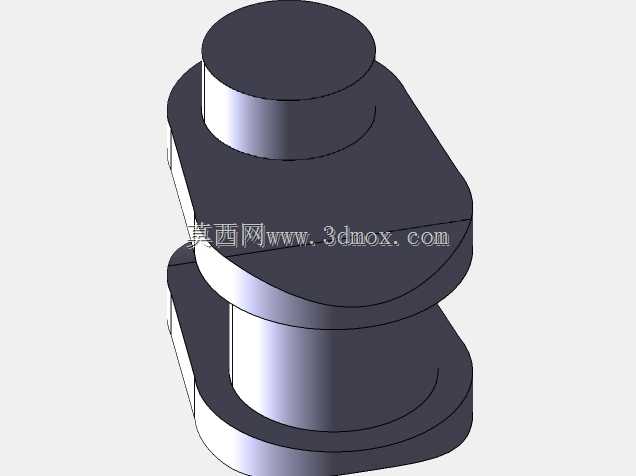

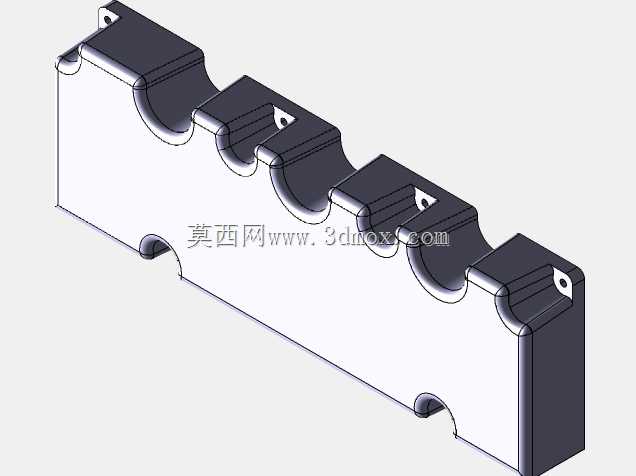

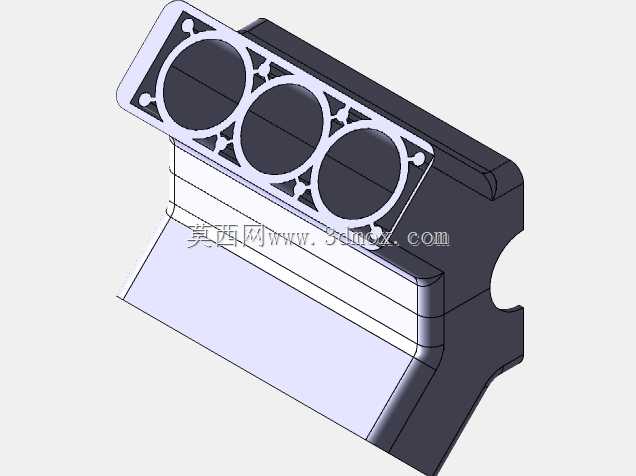

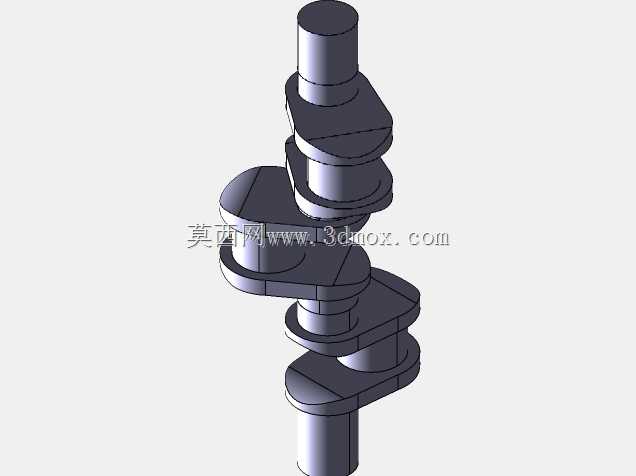

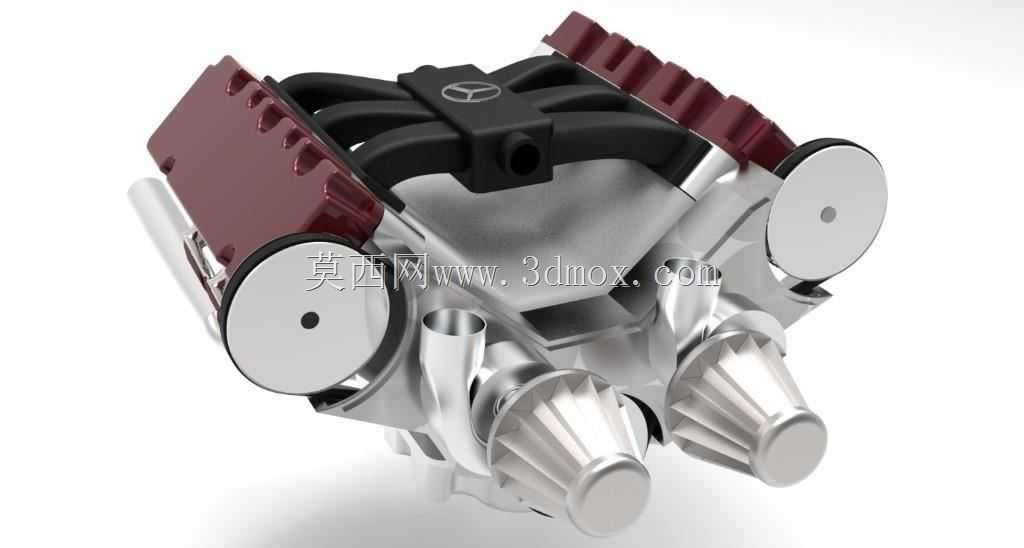

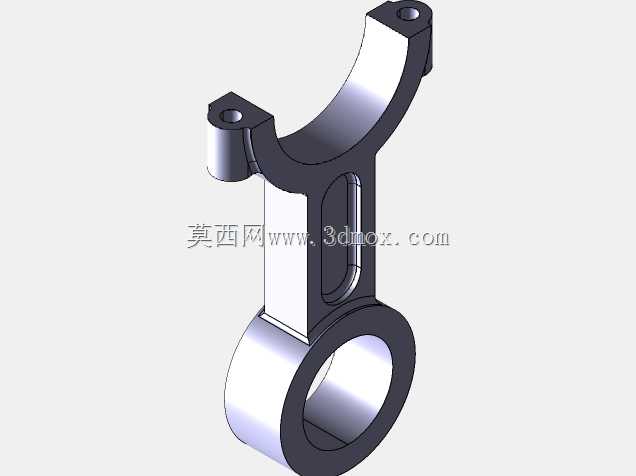

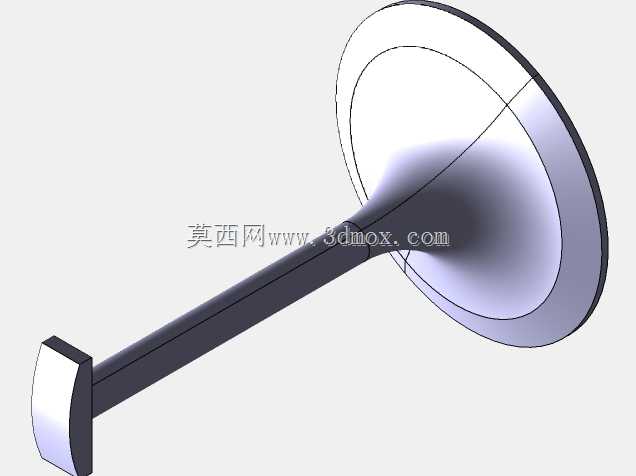

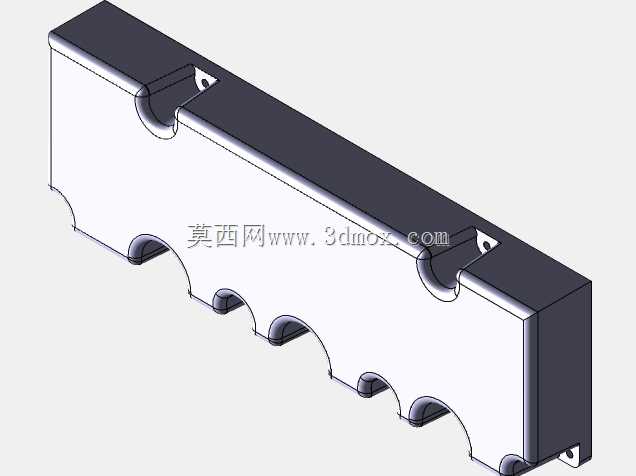

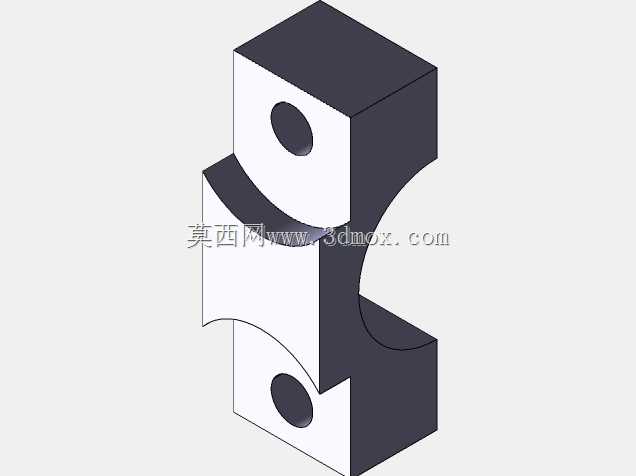

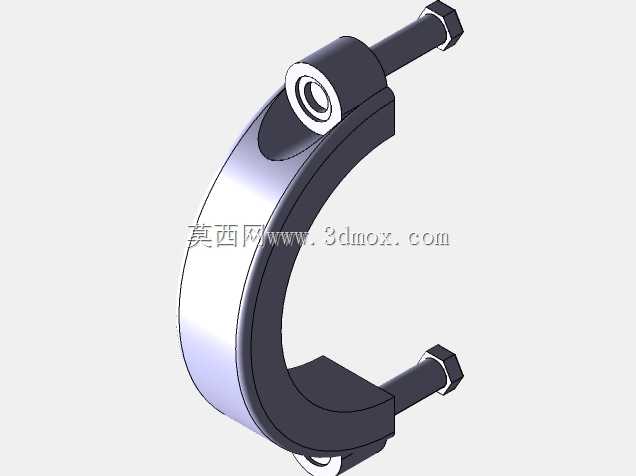

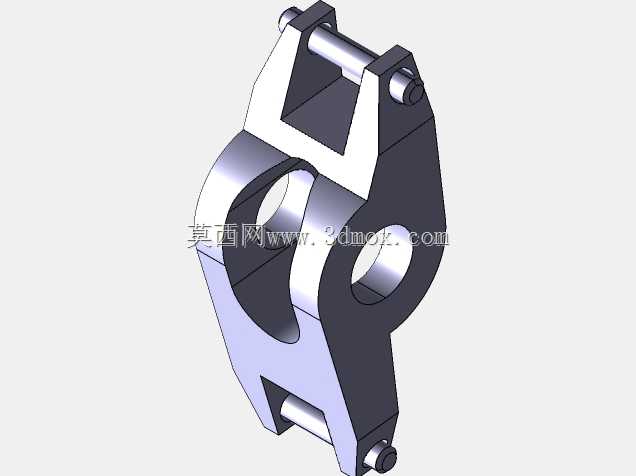

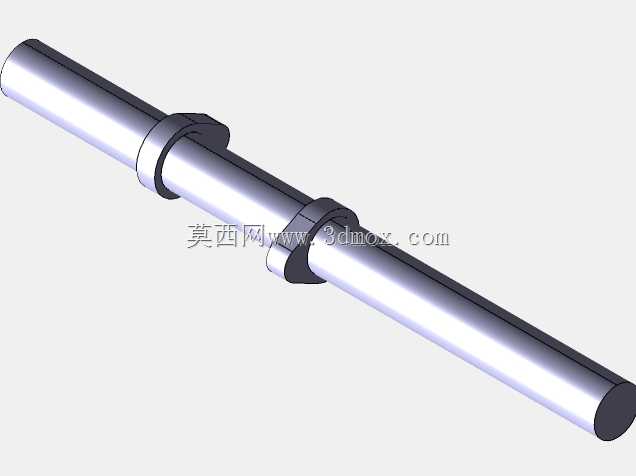

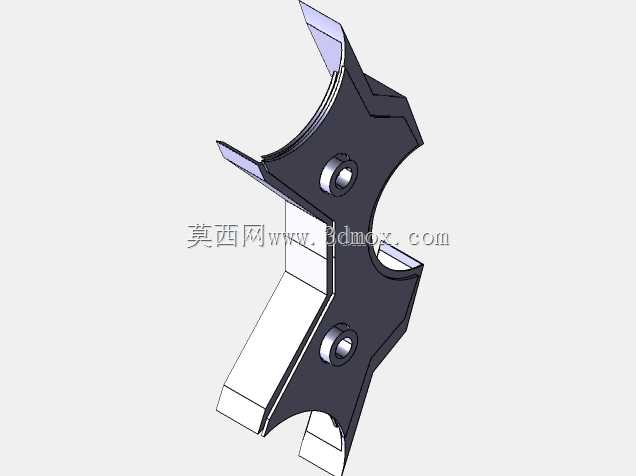

  在结构设计的细节层面,这套V6动力装置的两侧气缸呈对称式V型排布,每侧三缸的缸体结构采用一体化铸造思路,缸盖部分集成了进排气道、冷却水道与润滑油道的布置,减少了外接管路的数量,降低了渗漏风险。曲柄连杆机构的设计上,六段曲柄销按照点火顺序呈对应角度偏移布置,确保曲轴在每一圈旋转过程中都有均匀的做功行程叠加,避免动力输出出现明显的脉冲波动,这也是V6机型在中高速巡航工况下运转质感更优的核心原因。两侧缸盖上方的配气机构采用顶置凸轮轴布局,能够精准控制进排气门的开启与关闭正时,配合可变正时调节结构的预留安装位,可以适配不同工况下的进气效率需求,兼顾低转速扭矩输出与高转速功率储备。

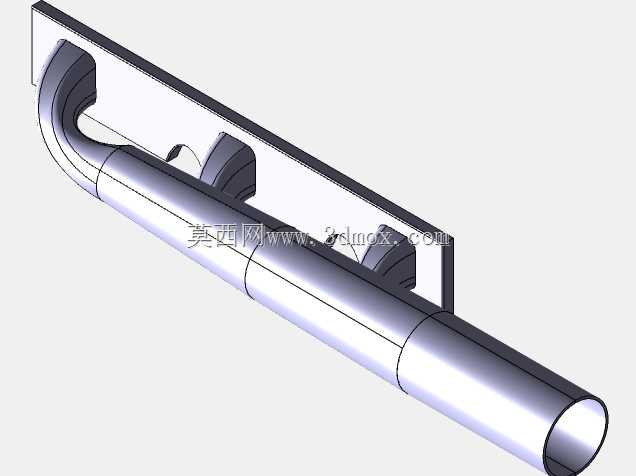

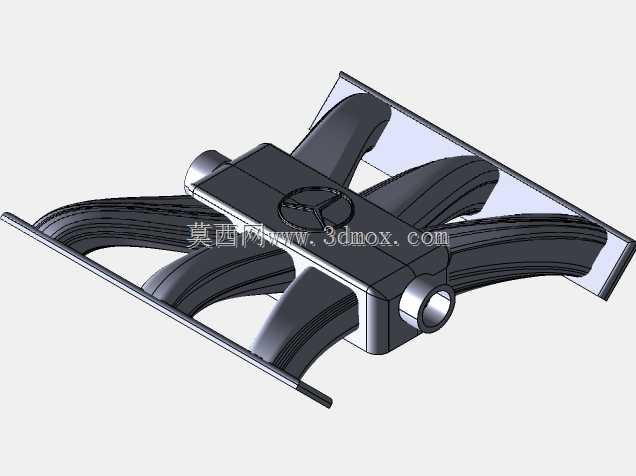

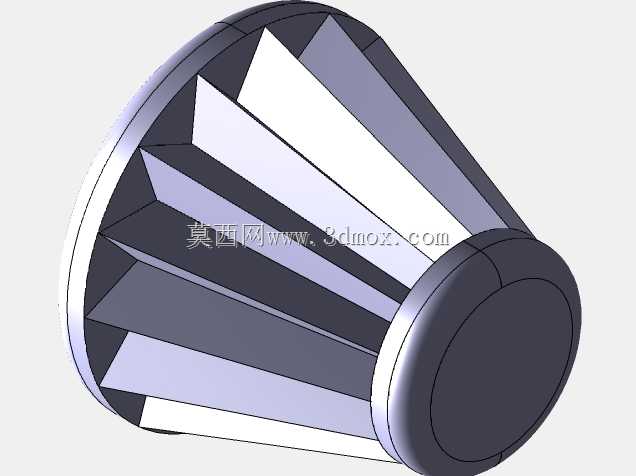

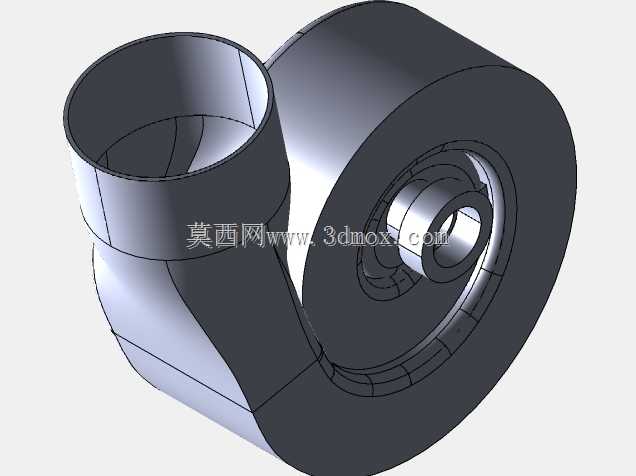

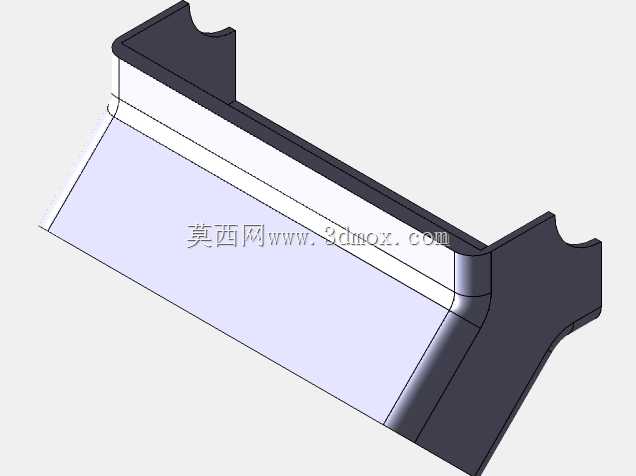

  从安装边界与尺寸适配的角度看,V6机型的整体长度比同排量直列六缸机型缩短近三分之一,能够适配横置、纵置两类机舱布局:纵置布局时可以匹配后驱、四驱车型的传动系统,将动力通过变速器传递至前后驱动桥;横置布局时能够缩短机舱的纵向长度,为乘员舱预留更大的乘坐空间。整机的安装悬置点位布置在缸体两侧的加强筋位置,这些位置经过结构刚度优化,能够将运转过程中产生的小幅振动通过悬置胶垫过滤后传递至车架,避免振动直接传递至驾乘舱。进气系统的稳压腔布置在V型夹角的上方空间,充分利用两列气缸之间的空余区域,不需要额外占用机舱两侧的布置空间,同时缩短了进气道的长度,提升了节气门响应速度;排气歧管则布置在两列气缸的外侧,能够更顺畅地将高温废气引导至三元催化与排气尾段,同时避免高温排气部件对机舱内的线束、橡胶管路造成热辐射影响。

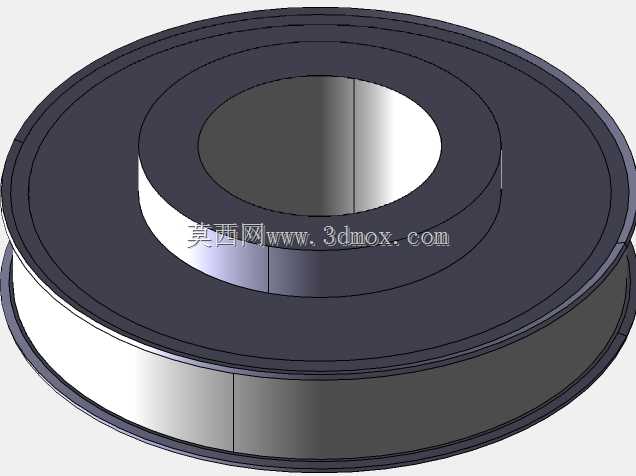

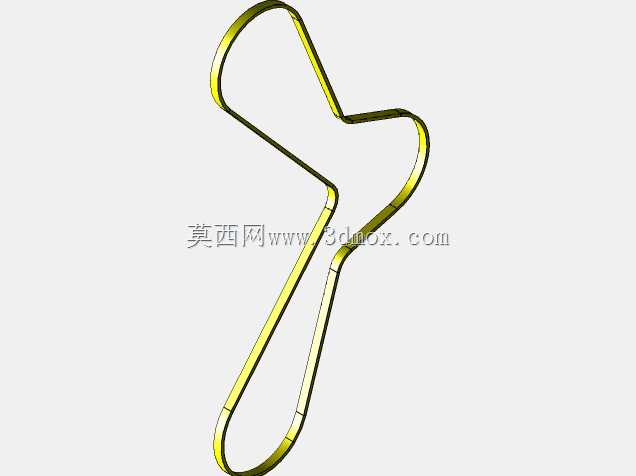

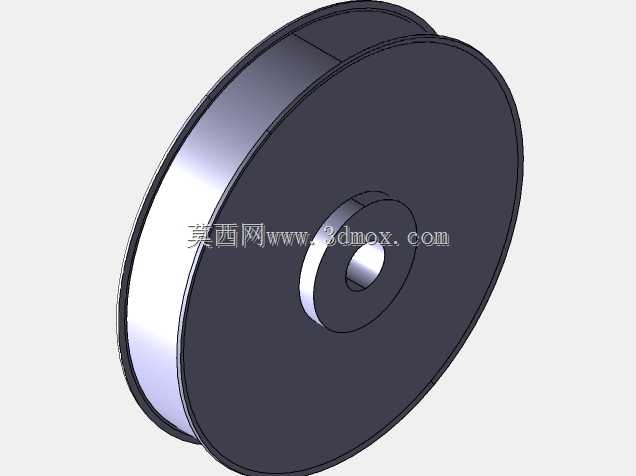

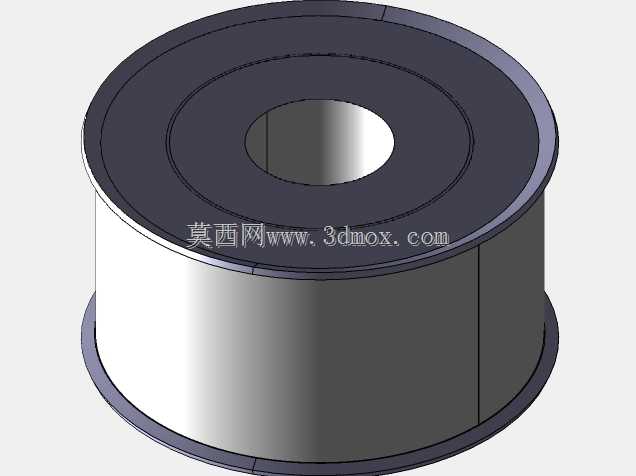

  在功能特性的设计考量上,这套结构预留了多类附件的安装接口:前端轮系位置可以安装发电机、空调压缩机、冷却水泵、转向助力泵等附件,通过单条多楔带驱动,轮系的张紧结构采用自动张紧设计,不需要定期手动调整皮带张紧度,降低了日常维护的工作量。缸体下部的油底壳采用深浅槽复合设计,即使在车辆急加速、急减速或者大角度倾斜的工况下,也能保证机油泵能够持续吸到润滑油,避免出现润滑不足导致的拉瓦、抱轴等严重故障。冷却系统的水道采用纵向贯通设计,冷却液从缸体一侧进入,依次流经每个气缸的外壁水套,再进入缸盖部分的水套带走燃烧室周围的高温,最终从缸盖前端的出水口流出进入散热器,保证各个气缸的工作温度保持一致,避免出现单缸过热导致的磨损不均问题。

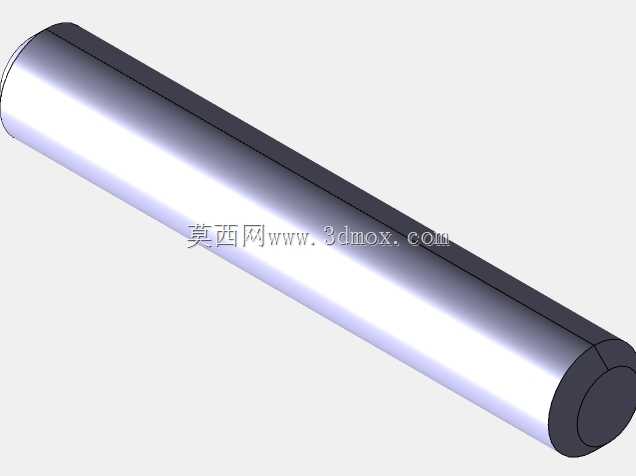

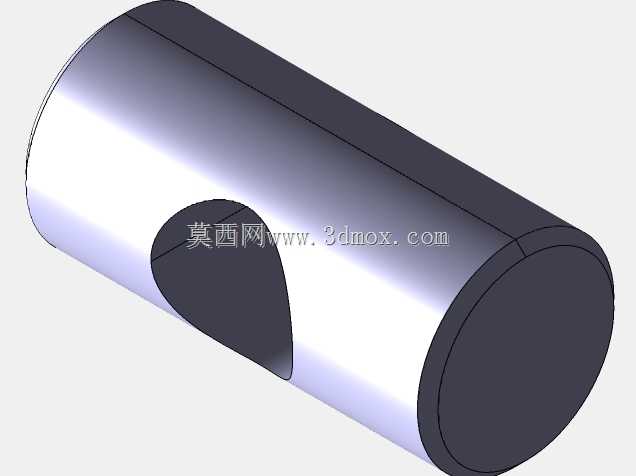

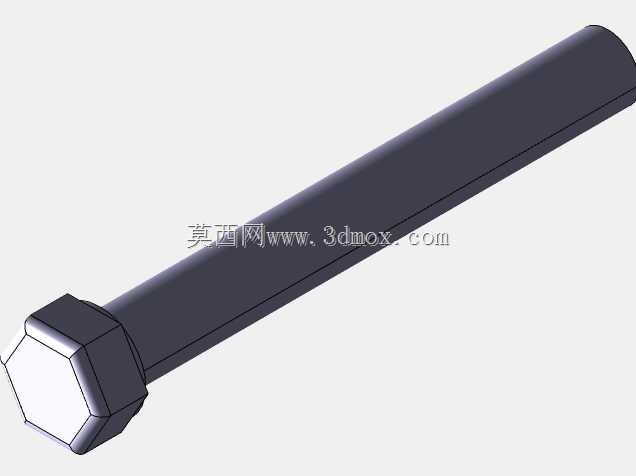

  从结构设计的落地逻辑来看,这类V6动力装置的建模过程需要先确定核心的参数边界:包括气缸缸径、活塞行程、压缩比、V型夹角这些核心参数,再以此为基准推导曲轴的回转半径、连杆长度、活塞销的位置,进而完成缸体、缸盖的轮廓构建,之后逐步填充配气机构、冷却润滑系统、附件安装位的细节,每个部件的安装间隙、运动干涉检查都需要在建模阶段完成验证,比如活塞在上止点位置时与气门的最小间隙、曲轴旋转时连杆与缸体壁的最小间隙、前端轮系运转时皮带与各个附件轮的包角是否符合设计要求,这些细节直接决定了最终设计方案的可制造性与实际运行可靠性。不同于展示类模型的外观化建模,面向工程应用的三维结构设计需要兼顾装配工艺性,比如缸盖螺栓的布置位置需要预留足够的扳手操作空间,各个密封面的宽度需要满足密封压力的要求,易损件比如火花塞、机油滤清器的安装位置需要预留日常维护的操作空间,不需要拆解过多周边部件就能完成更换作业,这些细节都是在结构设计阶段需要反复权衡的内容,也直接决定了整套动力装置在全生命周期内的使用体验与维护成本。
