18V电动工具锂电池包结构设计

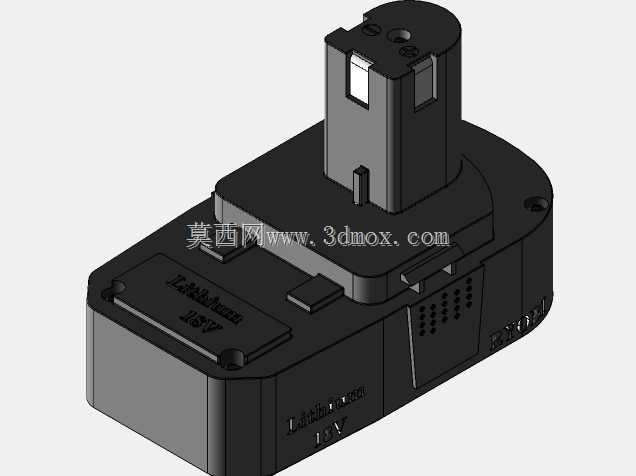

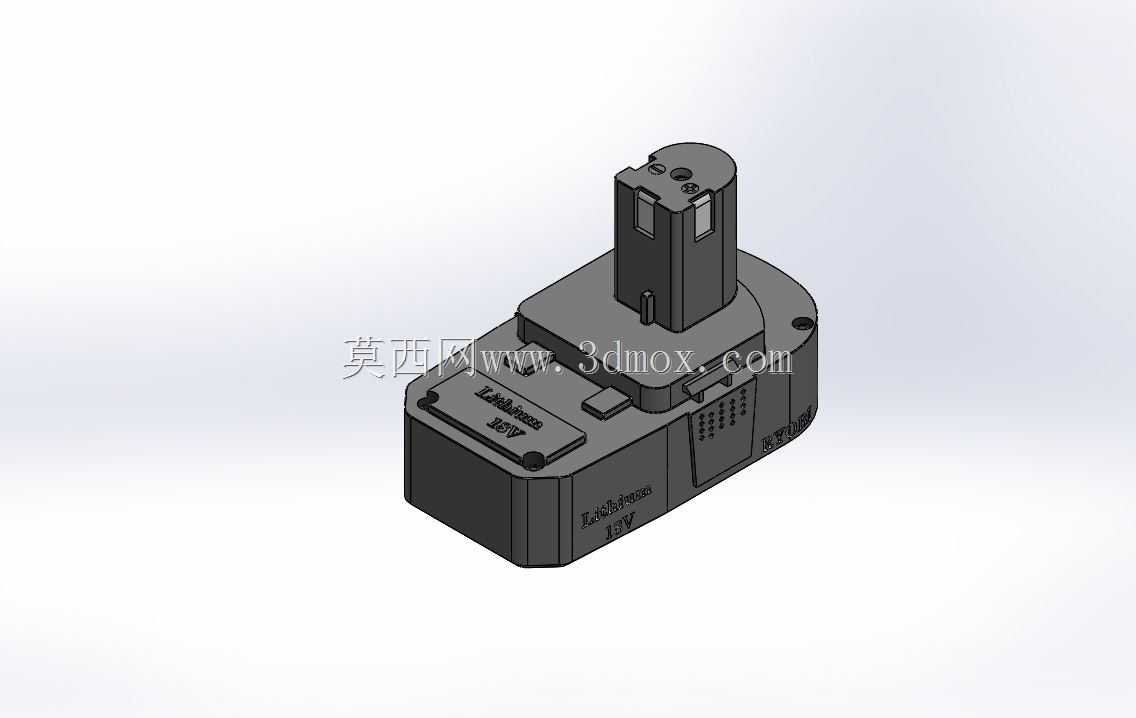

　　这款18V动力锂电池包，主要适配手持电动工具类设备的供电需求，在装修施工、五金加工、设备维保等场景中，作为充电式手电钻、冲击起子、往复锯等便携工具的能量载体，替代传统有线供电的束缚，满足高空作业、野外无电源场景下的持续作业需求。从结构设计来看，整体采用上窄下宽的梯台造型，底部做了圆弧过渡处理，既能够在放置时提升稳定性，避免工具静置时侧翻，也能在手持更换电池时贴合手掌弧度，提升插拔操作的握持手感。上部的插接端做了定位凸台与卡扣槽设计，和电动工具手柄端的电池仓完全匹配，安装时顺着导向槽推入即可自动锁止，拆卸时按压卡扣即可快速拔出，整个拆装过程无需额外工具，单手握持就能完成操作，适配工地、车间等需要快速更换电池连续作业的场景。

　　电池包的外壳采用高强度工程塑料材质，表面做了防滑筋条设计，既能够提升外壳的抗冲击性能，在工具意外跌落时缓冲冲击力，保护内部电芯组不受损坏，也能在插拔电池时增加手部与外壳的摩擦力，避免手上沾有油污、汗水时出现打滑。外壳上的标识区域直接模压出电压参数与品牌标识位，无需额外粘贴标签，避免长期使用过程中标签磨损脱落导致参数识别不清。从内部结构布局来看，电芯采用分层排列方式，充分利用外壳内部空间，在保证18V输出电压与足够容量的前提下，尽可能压缩整体体积，避免电池包过于突出影响工具的操作平衡。电芯之间预留了足够的散热间隙，大电流放电时产生的热量能够通过间隙传导至外壳，通过外壳表面的散热筋散发到外界，

　　避免长时间高负载作业时电芯温度过高影响使用寿命。插接端的导电触片采用弹性铜质材料，表面做了防氧化镀层，多次插拔后依然能够保持稳定的接触压力，避免大电流放电时出现接触不良、触片发热的问题。安装边界方面，电池包整体轮廓做了防呆设计，插接端的凸台位置为非对称布局，反向状态下无法插入工具电池仓，能够避免操作人员装反电池导致触片短路或者结构损坏。底部的平面度控制在合理公差范围内，电池直立放置在工作台面时不会出现晃动，配合工具放置时也能保证整体重心稳定。外壳的合模缝做了错位止口设计，能够阻挡日常使用过程中的灰尘、少量飞溅的水渍进入电池内部，适配装修、木工等多粉尘作业场景的使用需求，提升电池包的环境适应能力。在结构强度设计上，

　　卡扣位置做了局部加厚处理，反复插拔锁止也不会出现卡扣断裂的问题，外壳边角位置做了加厚防撞结构，跌落时首先接触地面的位置能够吸收大部分冲击能量，避免外壳开裂。整个电池包的结构设计完全围绕电动工具的实际使用场景展开，没有多余的装饰性结构，每一处造型都服务于功能需求，既保证了足够的结构强度与使用可靠性，也兼顾了操作便利性与环境适应性，能够满足高频次、复杂工况下的使用要求。
