社区公共太阳能电池充电供电装置

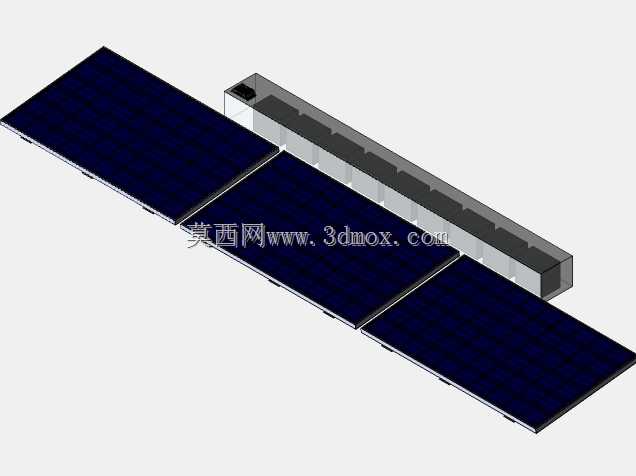

　　这套公共太阳能和电池充电装置，主要面向集中居住的社区场景布设，解决零散住户独立配置光伏系统成本高、运维难的实际问题，通过集中式的光伏采集与储能分配，为住户提供可共享的离网供电补充方案。从实际应用逻辑来看，装置布设在社区中心开阔无遮挡的区域，避免周边建筑、植被遮挡光伏板影响发电效率，安装时光伏板整体朝向正北方向，与地面形成6.5°的倾角，这个角度是结合对应纬度的全年太阳高度角变化测算得出，能够保证不同季节都能获得较为均衡的太阳辐射接收量，最大化日均发电时长与发电效率。整套装置的核心构成包含三块单晶硅光伏板、集成式充电控制舱、配套接线与储能电池单元，单块光伏板额定功率为450W，三块拼接后形成连续的受光面，板件之间采用压块式连接结构，拼接缝隙控制在2mm以内，避免缝隙积水积灰长期侵蚀板件边框，同时保证整体受光面的平整度，减少局部风阻。集成式充电控制舱沿光伏板侧边布设，舱体采用镀锌钢板折弯焊接成型，表面做户外喷塑处理，防护等级达到IP65，能够适应露天布设的防雨、防尘、防紫外线老化需求，舱内集成充电控制器、接线端子排、过流保护模块，每一户对应独立的接线回路，单户配置10根供电线缆，线缆采用户外耐候型RVV护套线，从控制舱引出后沿预埋穿线管敷设至各住户点位，避免线缆外露受外力破坏或老化。储能单元配置10块50Ah锂离子电池，电池统一放置在控制舱旁的通风电池仓内，仓体设置带锁检修门与通风散热格栅，既避免非专业人员触碰引发安全隐患，

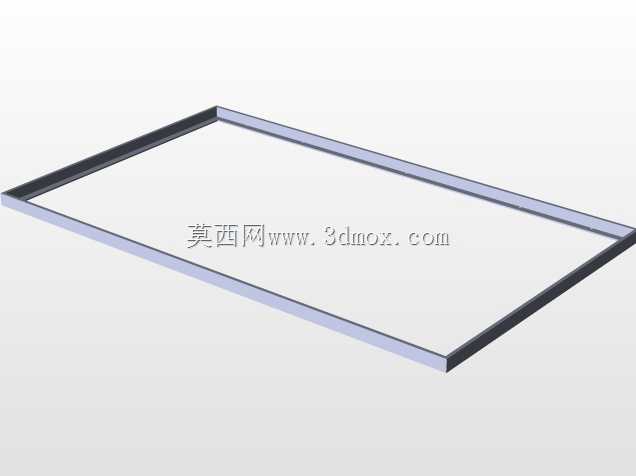

　　也能保证电池充放电过程中产生的热量及时散出，控制电池工作温度在合理区间，延长电池循环使用寿命。装置的使用逻辑采用共享式设计，住户可将自家待充电的电池拿到公共充电点位，通过对应回路的接口连接到充电系统，光伏板产生的直流电经过充电控制器稳压调流后为电池充电，充电完成后住户可将满电电池带回家中为家用负载供电，这种模式不需要每家每户单独安装光伏板与控制器，大幅降低了零散住户的用电投入成本，也减少了分散式光伏设备的运维工作量。从结构设计细节来看，光伏板支架采用铝合金型材拼装而成，支架底部通过膨胀螺栓固定在混凝土基础上，基础高出地面150mm，避免雨季地面积水浸泡支架底部造成锈蚀，支架的倾角调节结构采用螺栓锁紧式设计，后期如果需要调整安装角度，

　　只需要松开锁紧螺栓调整到对应角度后重新锁紧即可，不需要整体拆卸支架。控制舱与光伏板的接线处都设置了防水格兰头，线缆穿入后格兰头内部的橡胶密封圈会抱紧线缆外壁，杜绝雨水顺着线缆缝隙渗入舱内引发电路短路。整套装置的安装边界需要预留周边1.2m的检修通道，方便后期运维人员清洁光伏板表面、检修控制舱线路、更换老化电池，光伏板上方不能有架空线路或者乔木遮挡，保证正午时段光伏板表面无阴影覆盖，避免热斑效应损坏光伏板电芯。在电路保护设计上，每个住户回路都独立配置了直流熔断器与防反接二极管，当某一户的线路出现短路或者电池接反的情况时，对应回路的熔断器会快速熔断切断电路，不会影响其他回路的正常充电，也不会损坏主控模块与光伏板。充电控制器具备过充保护、

　　过放保护、过温保护功能，当电池电压达到充满阈值时会自动切断充电回路，当电池温度超过60℃时会降低充电电流直至停止充电，避免电池过充过热引发安全问题。从实际落地的适配性来看，这套装置适合电网覆盖不完善的乡村集中居住点、城郊临时安置社区、户外露营基地公共区域等场景，不需要依赖市电网络，仅通过太阳能采集就可以为用户提供稳定的低压直流供电，满足小功率家用负载、照明设备、数码产品的用电需求，装置整体结构模块化程度高，所有部件都采用标准件连接，现场安装不需要复杂的焊接作业，只需要按照装配流程依次固定支架、铺装光伏板、接线调试即可，安装周期短，后期维护只需要定期清洁光伏板表面灰尘、检查接线端子是否松动、检测电池容量衰减情况即可，运维难度低，适合缺乏专业电力运维人员的区域使用。
