腾龙百万像素工业变焦镜头结构设计

　　在机器视觉检测、工业影像采集类项目的硬件选型环节，光学镜头的结构适配性往往直接决定整套视觉系统的成像稳定性，本次呈现的腾龙4.0-12mm焦距、1:1.4光圈的百万像素变焦镜头三维结构，完整还原了量产镜头的装配关系与外形边界，可直接用于视觉检测工位的结构干涉校验、安装支架设计环节。从实际工业场景的使用需求来看，这类变焦镜头主要适配1/1.8英寸及以下靶面的工业相机，覆盖电子元器件外观检测、包装条码识别、小型工件尺寸测量、流水线产品定位等多类视觉应用场景，4-12mm的焦距范围可支持0.3米到数米工作距离的视场调整，无需频繁更换镜头即可适配不同检测幅面的工位需求，1:1.4的大光圈设计可在低照度车间环境下保证充足进光量，

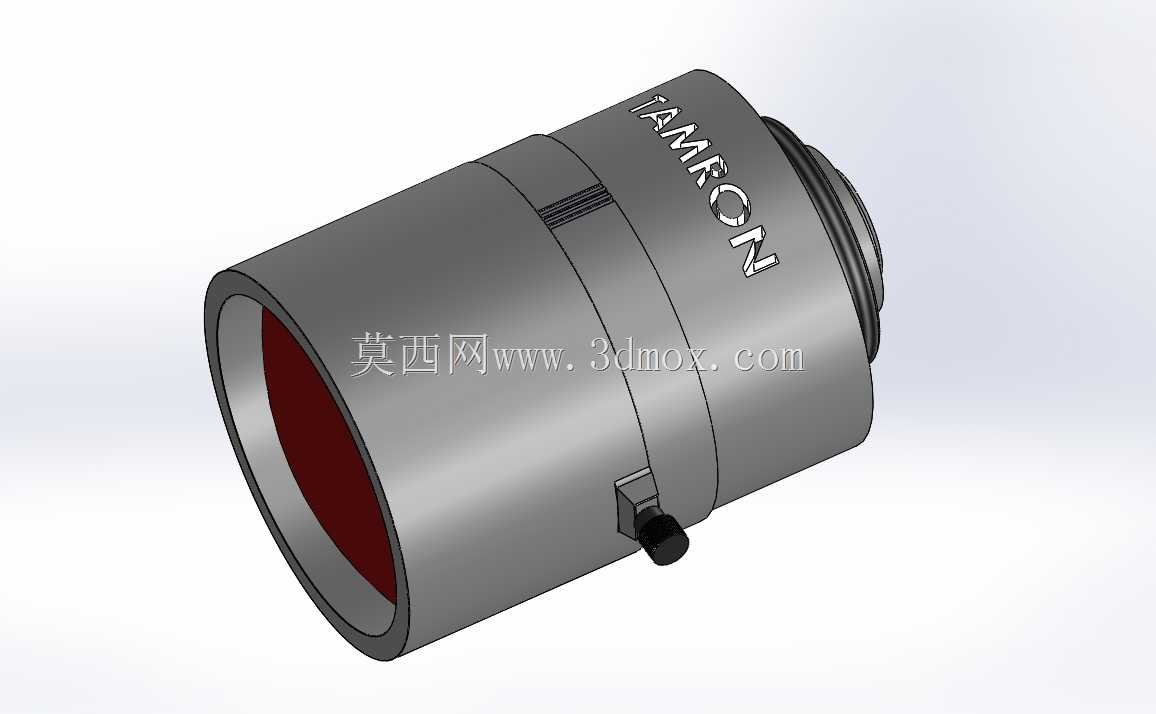

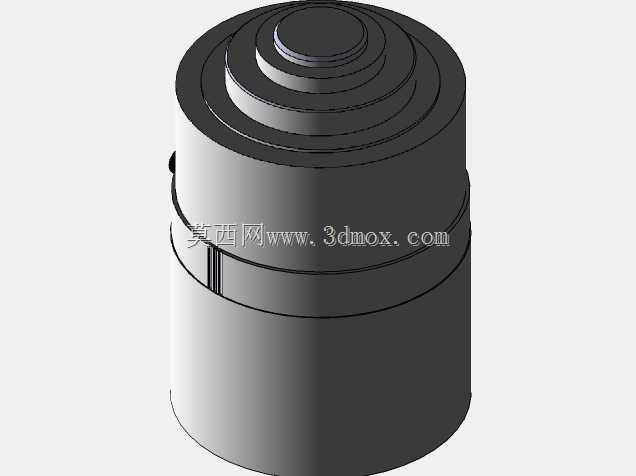

　　降低视觉系统对辅助光源的功率要求，减少长时间运行下的光源发热问题。从结构设计逻辑来看，该镜头采用分段式镜筒装配结构，整体为圆柱形回转体布局，镜身主体采用轻量化金属材质加工，表面做哑光氧化处理，避免车间环境下的反光干扰成像。镜身上的TAMRON标识区域为镜筒固定段，靠近相机安装侧的接口为标准C接口螺纹，可直接匹配绝大多数工业面阵相机的安装端口，接口处设计有定位止口，保证镜头光轴与相机靶面的垂直度，减少装配带来的成像偏心问题。镜身中部设置的变焦调节旋钮与对焦调节结构采用阻尼式设计，调节过程中无空程卡顿，调整到位后可通过侧方的锁紧拨块固定焦距与对焦位置，避免设备运行过程中因设备振动、传送带共振导致的焦距偏移，保证长时间运行下的成像一致性。

　　镜头前端的光学镜片组边缘设计有遮光罩安装台阶，可根据现场环境选配对应口径的遮光罩，减少车间顶部照明、设备指示灯等杂散光进入光路形成的眩光问题。从安装边界尺寸来看，该镜头整体外径适配常规25mm直径的镜头安装夹块，总长度在变焦至最短焦距、对焦至最近工作距离时达到最小值，变焦至最长焦距时镜筒前端会向前伸出一定距离，建模时完整还原了变焦过程中的镜筒伸缩行程，在做安装空间校验时，需要预留出前端镜筒的伸缩余量，避免镜头变焦过程中与前方的光源、透明防护板等部件发生碰撞。镜头侧方的锁紧拨块突出镜身的高度较小，不会与常规的镜头安装支架产生干涉，安装时可将拨块调整至操作方便的方位，方便现场调试人员在设备调试阶段快速锁定参数。从内部结构的装配逻辑来看，

　　该镜头的光学镜片组通过隔圈分段固定在镜筒内部，每片镜片的安装位置都经过同轴度校验，变焦过程中通过镜筒内部的凸轮结构带动两组镜片沿光轴方向移动，实现焦距的连续变化，对焦环节则通过调整整组镜片相对于相机靶面的距离实现清晰成像，所有运动部件之间都预留了合理的装配间隙，保证低温、高温车间环境下不会因材料热胀冷缩出现调节卡滞。在做设备结构设计时，这类镜头的安装支架需要具备足够的刚性，避免支架变形导致镜头光轴偏移，通常采用铝合金一体加工的L型支架，一端连接相机安装板，另一端通过抱箍结构固定镜身，抱箍的夹紧位置需要避开镜身上的调节旋钮与锁紧拨块，同时要保证夹紧力适中，避免夹压力度过大导致镜筒变形，影响内部镜片的同轴度。在视觉工位的布局设计中，镜头的光轴需要尽量与被检测工件表面垂直，减少透视变形带来的测量误差，该镜头的变焦范围可支持在固定安装位置下，通过调整焦距来适配不同大小的检测视场，相比定焦镜头减少了安装位置调整的工作量，尤其适合多品种小批量生产的柔性检测工位，可快速切换检测参数适配不同产品的检测需求。另外，该镜头的结构设计充分考虑了工业环境的使用需求，镜筒各段的连接位置都设计有密封结构，可阻挡车间内的粉尘、切削液雾气进入镜筒内部污染镜片，减少日常维护的清洁频次，适合在机加工视觉检测、3C产品组装检测、物流分拣扫码等多类复杂工业环境下长期稳定运行。
