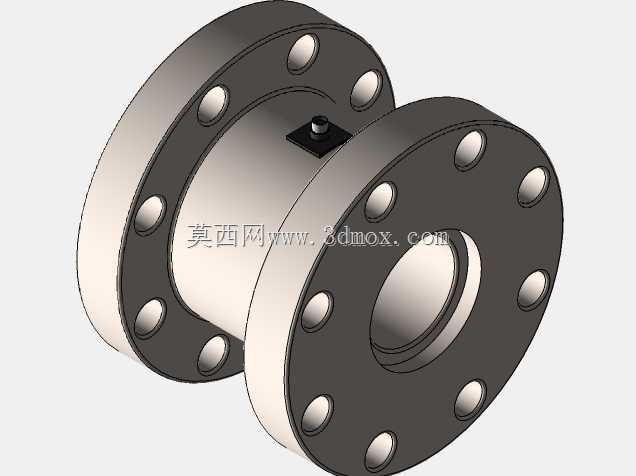

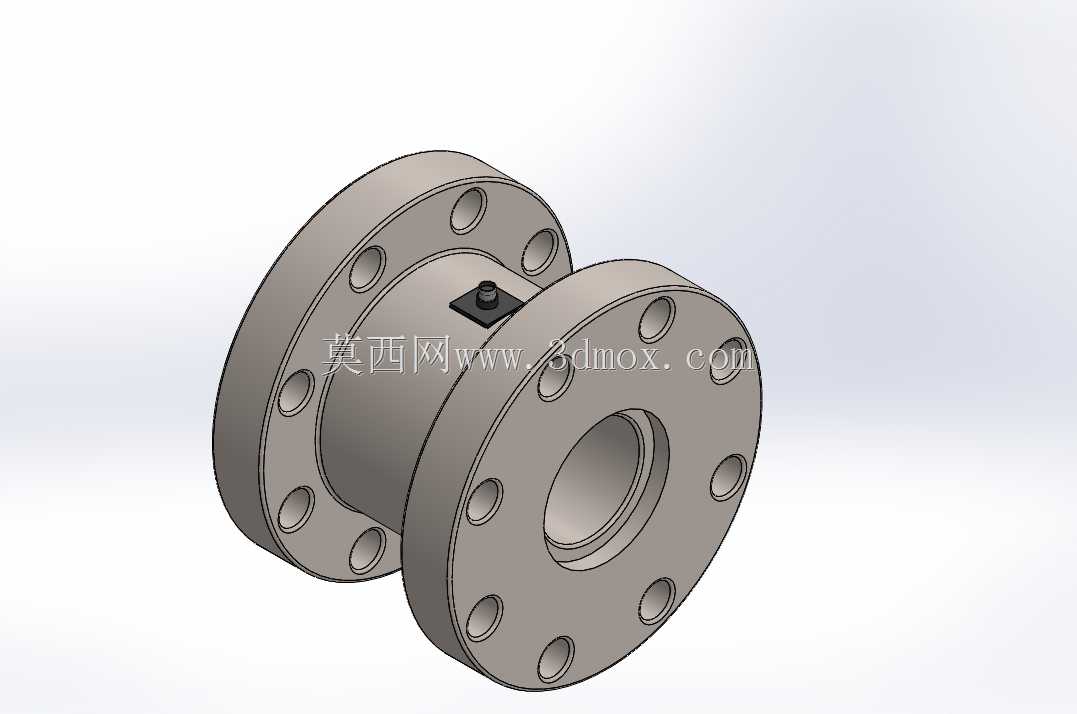

双法兰式静态扭矩检测传感装置结构

项目分类:传感器 发布时间:2022-03-03 ID:573882
  • 双法兰式静态扭矩检测传感装置结构
  • 双法兰式静态扭矩检测传感装置结构

  在工业传动系统的测试台架、动力输出端载荷校核场景中,这类双法兰结构的静态扭矩传感单元是核心的力值采集部件,主要用于静止或低转速工况下的旋转力矩精准测量,常见于电机出厂性能测试、减速机负载标定、紧固件拧紧力矩校验、传动轴静态扭矩校核等工程场景,区别于动态扭矩传感器适配高转速旋转工况的特性,该类静态结构更侧重固定安装状态下的扭矩值稳定采集,抗偏载能力更强,长期测量稳定性更优。从结构设计逻辑来看,主体采用两端法兰对接的安装形式,两端法兰盘均布螺栓通孔,可直接与被测端、负载端的法兰构件通过螺栓刚性连接,无需额外设计定制连接工装,大幅降低现场安装的适配成本;中间筒段为应变敏感区的承载结构,内部粘贴高精度应变计组成惠斯通电桥,

  当两端法兰承受相对扭转力矩时,筒段产生的微应变会被转化为线性电信号输出,实现扭矩值的精准采集。顶部凸起的结构为信号出线与调理模块安装位,内置信号放大、温度补偿电路,可抵消环境温度变化对应变片测量精度的干扰,避免长期使用过程中出现零点漂移问题。安装边界方面,两端法兰的螺栓孔分布圆直径、通孔孔径、法兰端面的平面度公差均按通用传动法兰的适配标准设计,可直接对接同规格的电机输出法兰、减速机输入法兰,安装时需保证两端连接面的同轴度公差控制在0.05mm以内,避免额外的径向弯矩附加在传感单元上,造成测量值偏差甚至结构损坏;中间筒段的外径小于两端法兰的外径,预留出足够的应变变形空间,同时避免安装过程中筒段被外物磕碰损伤应变传递路径。

  实际选型应用时,该结构额定测量容量覆盖5000Nm量程,适配多数中大功率工业传动设备的静态扭矩测试需求,过载保护阈值设定为120%额定载荷,短时过载不会造成内部应变结构的永久性损坏;法兰端面设计有定位止口,安装时止口与对接构件的止口槽配合定位,可快速保证安装同轴度,降低现场安装的调试难度。从建模细节来看,所有安装孔的位置度、法兰端面的粗糙度、筒段的壁厚均匀性都严格按照工业传感元件的加工公差要求还原,螺栓通孔设计为贯穿式光孔,适配不同长度的连接螺栓,顶部的模块安装座设计有密封槽,可加装密封圈实现IP65级防护,适配车间现场多粉尘、少量油污的使用环境。不同于市面上部分采用轴键连接的扭矩传感器,法兰式连接的接触面积更大,

  扭矩传递过程中无间隙,不会因为连接键的配合间隙造成测量值的滞后误差,更适合静态下的高精度扭矩标定场景;整体结构无相对运动部件,日常使用无需额外维护,只要保证安装螺栓的预紧力符合要求,即可长期稳定工作。在试验台架搭建中,该传感单元通常串接在动力输出端与负载模拟端之间,采集的扭矩信号可直接接入工业采集系统,配合转速、功率参数计算,实现传动系统的机械效率测算;在重型设备的装配环节,也可用于关键连接螺栓组的拧紧力矩同步校验,保证连接结构的预紧力符合设计要求,避免设备运行过程中出现连接松动、传动失效等故障。结构设计时充分考虑了应力集中问题,法兰与中间筒段的过渡位置采用圆角过渡,避免扭矩加载时过渡位置出现应力集中导致的结构断裂,所有棱边均做倒角处理,避免安装过程中划伤操作人员或对接构件的表面涂层。
