LUMENERA Lw565M板级工业相机结构设计

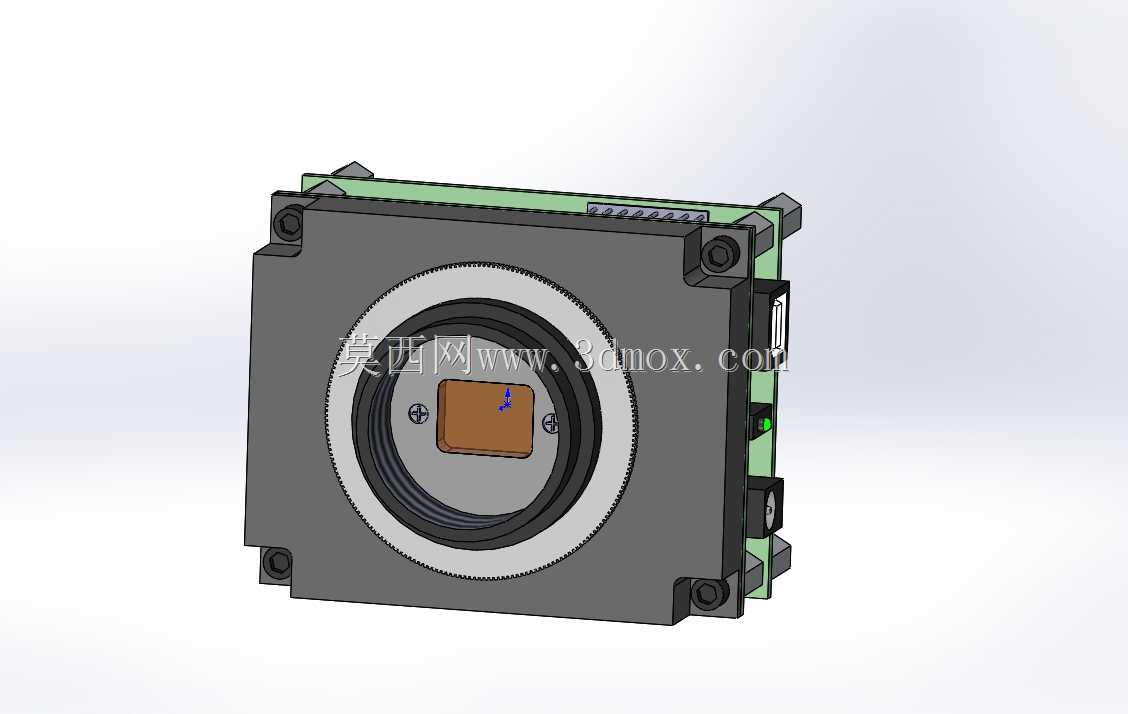

　　这款板级成像设备的结构设计，完全围绕工业视觉检测场景的紧凑安装需求展开，在做整机结构适配时，首先要考虑的就是设备在自动化产线、精密检测工位中的安装边界——这类板级相机往往不会配备独立外壳，需要直接集成到检测设备的内部腔室中，因此整体外形采用方正的模块化布局，主体承托结构为方形金属安装基座，四个角位预留了标准的沉头安装孔位，可直接通过M2规格紧固件固定在设备的安装立板或载板上，不需要额外设计转接支架，能最大程度压缩视觉模组占用的设备内部空间。

　　从实际用途来看，这款成像模组主要面向高精度工业视觉检测场景，包括电子元器件外观缺陷检测、精密零件尺寸测量、产线高速定位识别、显微成像采集等工况，这类场景对相机的安装稳定性、成像光轴同轴度都有极高要求，因此在结构设计时，将光学镜头接口直接集成在金属基座的中心位置，接口采用标准C-mount螺纹规格，可兼容绝大多数工业定焦镜头、远心镜头，接口端面与后方成像传感器的安装平面做了严格的垂直度管控，保证镜头安装后光轴与传感器靶面完全垂直，避免出现成像边缘分辨率不均、视场偏移的问题。

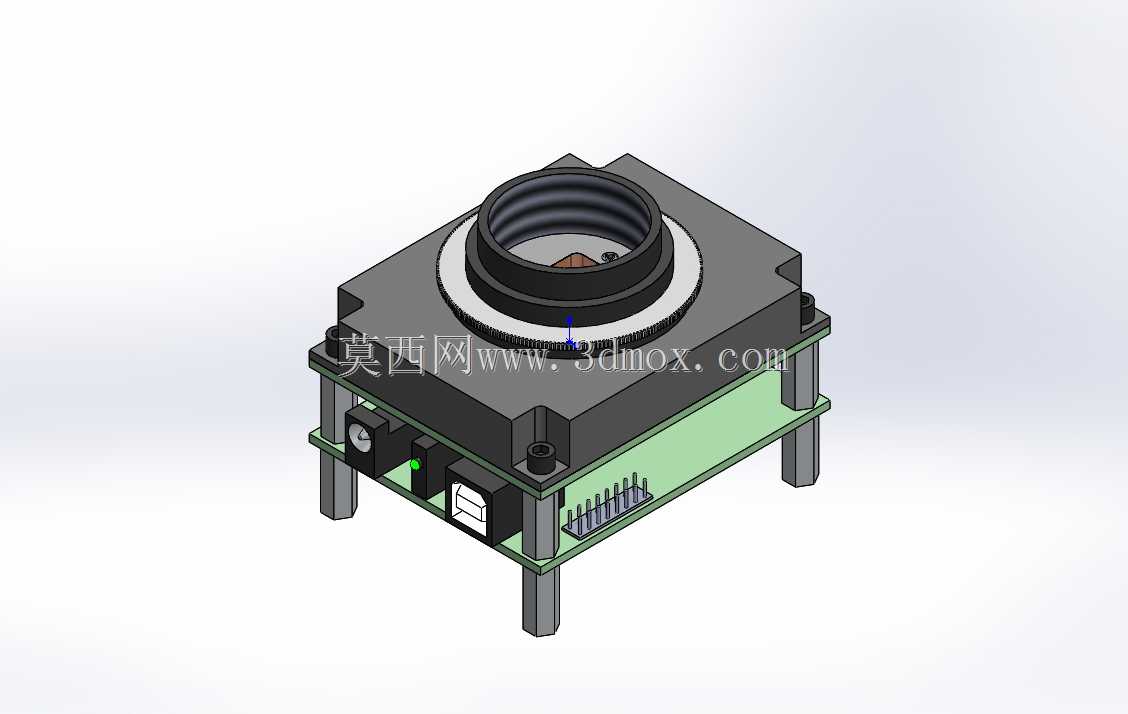

　　成像核心的传感器电路板通过定位柱与金属基座连接，电路板与基座之间预留了均匀的导热间隙，可填充导热硅胶垫将传感器工作时产生的热量传导到金属基座上散出，避免长时间连续工作时传感器因温升出现噪点增加、成像质量下降的问题。电路板侧方预留了标准的数据传输接口与供电接口，接口位置突出于基座侧边，在集成安装时可直接对应设备内部的走线槽位置，不需要额外弯折线缆，减少高速数据传输时的信号干扰风险。电路板侧边还设置了工作状态指示灯，集成到设备内部后可通过预留的观察孔直接查看设备的供电、触发、数据传输状态，方便后期设备维护时的故障排查。

　　在设计思路上，这款板级相机完全摒弃了消费级相机的冗余外壳结构，所有结构件都同时承担安装定位、散热、防护的多重功能：金属基座既是镜头的安装基准，也是整个模组的承力结构，同时还是核心成像元件的散热载体；后方的电路板载板既承担电子元件的承载功能，也通过侧边的定位凸台与基座配合，保证传感器靶面与镜头接口的相对位置精度，装配时不需要额外做位置调整，可直接通过定位柱完成精准对位，适合批量生产时的快速装配。

　　安装边界方面，这款模组的整体厚度控制在极小的范围内，可适配空间极度紧凑的检测设备内部安装需求，比如安装在机械臂末端的视觉夹爪上、狭小的设备检测腔内部、多相机阵列排布的检测工位中，多个同型号模组并排安装时不会出现结构干涉，相邻相机的中心距可压缩到最小，满足大视场拼接检测的布局需求。镜头接口的突出高度做了精准管控，安装常用的短焦工业镜头时，镜头前端不会超出模组的整体安装轮廓，避免在设备运动过程中镜头与被测工件、周边结构发生碰撞。

　　从结构细节来看，基座的四个安装孔位都做了沉头处理，紧固件安装后不会突出于基座表面，保证模组安装后与安装板完全贴合，不会出现安装倾斜的问题。电路板与基座之间的连接螺丝都采用防松设计，在设备存在持续振动的工况下（比如冲压产线配套检测、运动设备搭载检测），不会出现螺丝松动导致的传感器位置偏移，保证成像位置的长期稳定性。侧边的接口处做了加强筋结构，频繁插拔数据线时不会出现接口开焊、电路板变形的问题，提升设备在工业现场的长期运行可靠性。

　　针对工业现场可能存在的电磁干扰问题，金属基座同时承担电磁屏蔽的功能，可将外部设备的电磁干扰阻隔在成像模组之外，避免传感器采集的图像出现横纹、噪点等干扰问题，保证成像数据的稳定传输。整个模组没有多余的外露结构，所有电子元件都处于基座与载板形成的半封闭腔体内，可阻挡设备内部的浮尘、碎屑落到传感器靶面上，减少后期维护时的传感器清洁频率，降低清洁过程中损伤传感器靶面的风险。
