盘形凸轮直动从动件运动机构

　　这套凸轮从动件组合结构，是机械原理教学与简易自动化进给机构里最常见的基础传动单元，很多刚接触机构设计的工程师，第一次做运动规律验证都会从这类结构入手。从实际应用场景来看，这类结构常出现在小型自动化设备的间歇送料工位、轻工包装机械的推料执行端，还有教学实验台的机构演示模块里，核心作用是把凸轮的连续回转运动，直接转化为从动件的往复直线运动，不需要额外添加中间转换连杆，结构紧凑度比连杆类间歇机构高不少，适合安装空间局促、对运动时序有明确要求的工位。

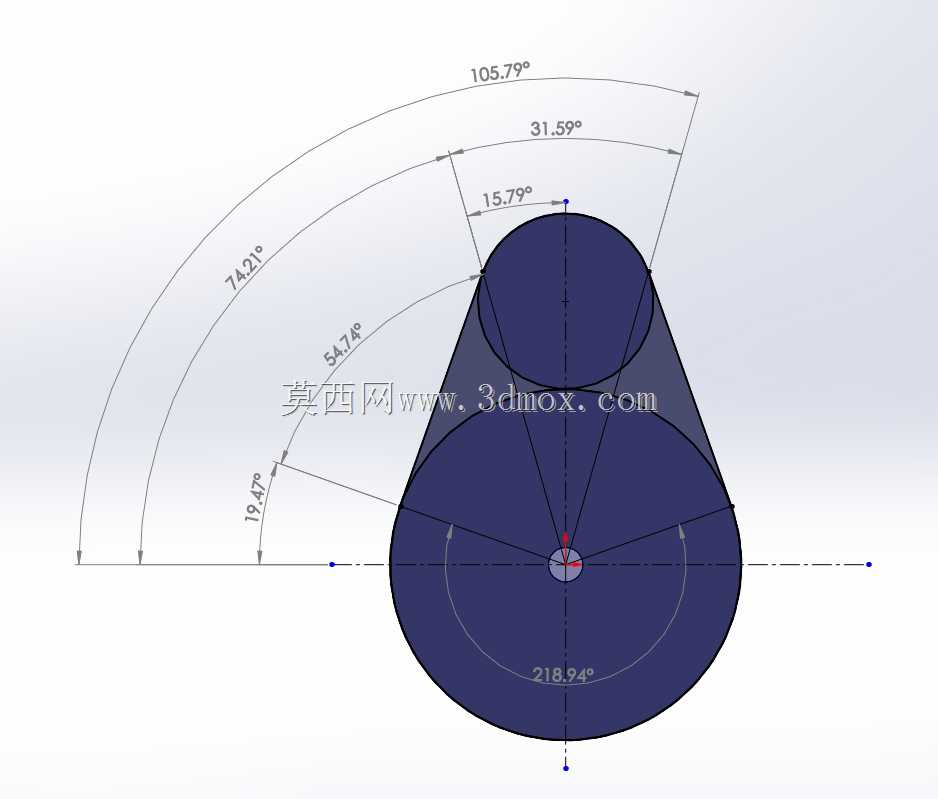

　　从结构功能特性来看，这套模型里的凸轮采用偏心盘形轮廓，没有做复杂的曲线修形，属于最基础的对心直动从动件结构，从动件上开有长条形导向槽，安装时可以通过槽位调整从动件与凸轮的初始接触位置，适配不同的行程需求。实际装配时，凸轮需要通过中心孔与驱动轴做键连接，驱动端一般搭配低速减速电机，转速通常控制在每分钟60转以内，避免转速过高带来的刚性冲击——因为这种无滚子的平底接触结构，高速运行时接触面的磨损会非常快，只适合低速轻载的工况。从动件的导向部分需要配套直线导套或者导轨滑块做支撑，保证往复运动时不会出现卡滞，导向段的长度要大于从动件最大行程的1.5倍，防止运动到极限位置时出现翘曲偏载。

　　设计思路上，这套结构完全围绕基础运动规律验证做简化，没有添加多余的附属结构：凸轮轮廓直接采用偏心圆弧设计，加工时只需要普通车床就能完成轮廓加工，不需要数控铣削做复杂曲线走刀，加工成本极低，适合做原理验证或者低负载的简易执行机构。从动件的接触端采用平面设计，相比尖顶从动件接触应力更小，相比滚子从动件少了滚子销轴的装配环节，装配公差要求更低，只是耐磨性能稍差，实际量产使用时可以在接触端面镶嵌尼龙或者聚四氟乙烯耐磨片，降低摩擦系数，延长维护周期。

　　关于安装边界尺寸，这套结构的凸轮最大回转半径决定了从动件的总行程，模型里的偏心距对应行程约为偏心距的2倍，安装时需要预留出凸轮的全回转空间，周边不能有结构件进入凸轮的回转包络范围内，避免运转时发生碰撞。从动件的伸出长度要根据实际安装的导向件位置确定，导向槽的长度要覆盖整个运动行程，两端预留至少5mm的余量，防止运动到极限位置时导向销脱出。整个机构的安装基准面为凸轮支撑座的底面，安装时需要保证凸轮轴线与从动件运动方向垂直，对心误差控制在0.1mm以内，否则会导致从动件运动时出现侧向力，加剧导向部分的磨损。

　　实际使用中，这类基础凸轮结构的运动规律完全由凸轮轮廓决定，这套偏心圆弧轮廓对应的是简谐运动规律，在行程的起点和终点会存在一定的柔性冲击，所以不适合用在有高精度定位要求的工位，更适合做动作演示、轻载推料这类对冲击不敏感的场景。如果要适配更高负载的工况，可以在现有结构基础上，把从动件接触端改成滚子结构，同时对凸轮轮廓做等距修形，就能大幅降低接触摩擦，同时保留原有结构紧凑的优势。
