连杆式调速模拟机械演示组件

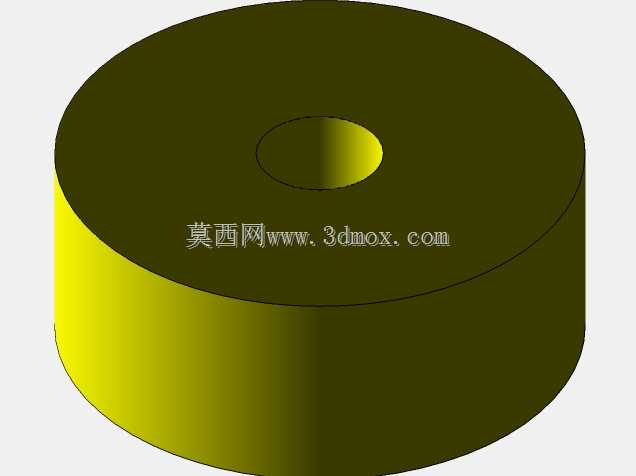

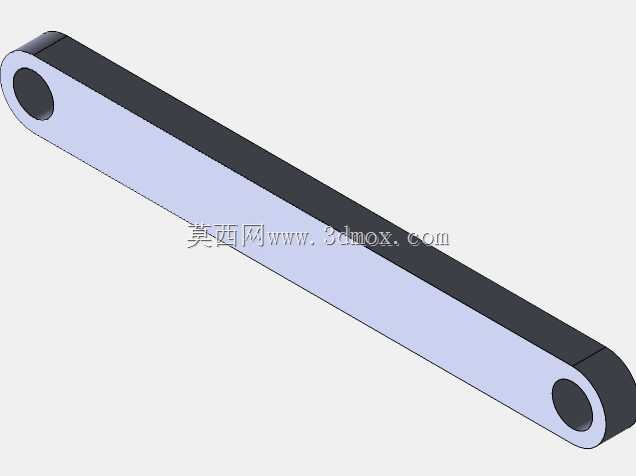

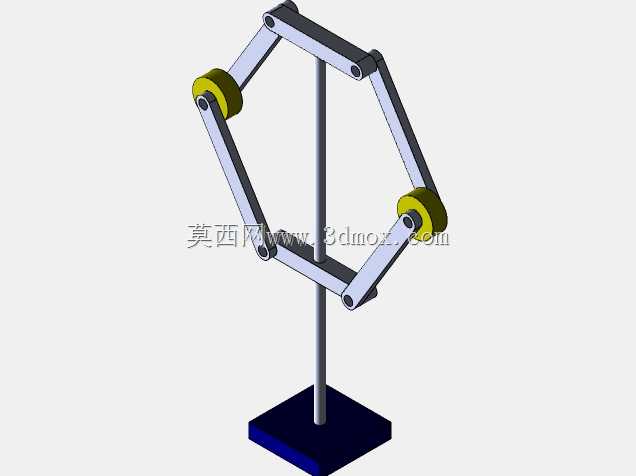

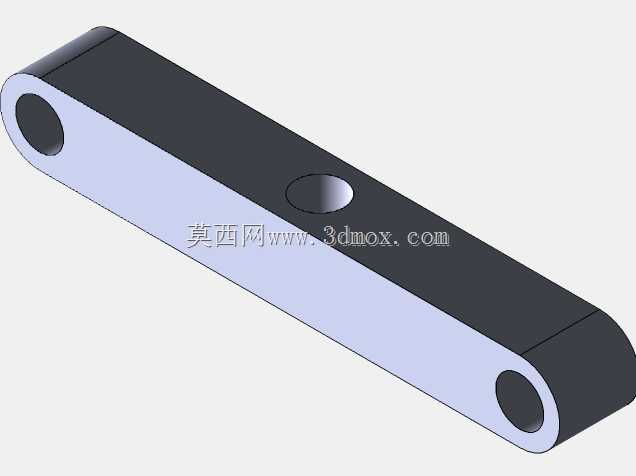

　　这套连杆式调速模拟组件，核心是通过多段铰接连杆的闭环运动，复现调速机构的动作逻辑，在教学演示、原理验证场景中能直观呈现调速过程的力传递与位移变化规律。从结构组成来看，组件包含立式支撑立柱、方形配重底座、六段等长铰接臂、两个带轴套的铰接轮组，所有臂段之间通过销轴实现无卡滞转动，铰接位置预留了标准润滑间隙，避免长期演示运行出现磨损卡涩。底座采用方形实心结构设计，重心落在立柱正下方，即使连杆组做整周摆动，整体结构也不会出现倾覆，安装时只需将底座通过螺栓固定在演示台面上，不需要额外加装辅助支撑，安装边界控制在底座方形轮廓范围内，周边预留100mm的操作空间即可满足演示时的动作避让需求。设计阶段优先考虑了运动轨迹的复现精度，

　　每段连杆的长度公差控制在0.02mm以内，铰接孔的同轴度误差不超过0.01mm，保证两个铰接轮组的运动同步性，能够准确模拟调速器在转速变化时的连杆张合动作，不会因为加工误差出现运动死点。在实际应用场景中，这类组件常被用于职业院校的机械原理课堂演示，帮助学习者理解离心式调速器的连杆传动逻辑，也可以作为小型调速装置开发前期的原理验证样机，通过调整连杆长度、铰接轮的配重，就能模拟不同调速阈值下的机构动作状态，不需要直接加工完整的调速器成品，大幅降低前期验证的成本。从功能特性来看，组件没有多余的冗余结构，所有零件都服务于运动模拟的核心需求，立柱采用光轴设计，既可以作为整个连杆机构的旋转支撑轴，也能直观展示机构的中心基准，

　　两个铰接轮的外圈采用防滑包覆设计，手动拨动时就能带动整个连杆组做连续的闭环运动，不需要额外连接动力源，纯手动操作就能完整展示整个调速动作过程。设计过程中特意规避了复杂的异形结构，所有连杆都采用等截面直臂设计，加工时只需要通过常规的铣削、钻孔工序就能完成制作，不需要特殊的定制刀具，铰接销轴采用标准圆柱销，后期维护更换时可以直接采购标准件替换，不需要单独定制配件。整套机构的运动行程经过反复校核，连杆张合到最大角度时，臂端不会触碰支撑立柱，也不会超出底座的投影范围，演示过程中不会出现结构干涉，即使连续往复运行数百次，铰接位置的磨损量也控制在可接受范围内，能够满足长期反复演示的使用需求。在做三维建模时，所有铰接位置都添加了符合实际装配的配合约束，能够直接做运动仿真，直观输出不同角度下的连杆位置、铰接点受力数据，给后续的实物加工提供准确的参数参考，不需要再重新做配合关系的调整。
