球冲击夹持薄板塑性变形仿真分析模型

　　在结构抗冲击性能验证、材料动态力学性能测试领域，这类球穿薄板的仿真模型是开展前期方案验证的核心载体，很多实验室做金属薄板抗冲击标定、防护结构耐撞性摸底的时候，都会先通过这类显式动力学仿真完成多轮参数迭代，避免直接做实物试验带来的材料浪费与周期拉长。实际工程场景里，这类模型对应的实物试验常被用于校验航空薄壁蒙皮的抗异物撞击能力、工业防护挡板的耐冲击阈值、精密设备外壳的抗跌落碰撞性能，甚至是电池包外壳的抗穿刺前期摸底，不同场景下对薄板的夹持边界、球体初始速度、材料本构参数的设置都有明确的工程要求。从模型的设计逻辑来看，整个仿真模型的搭建完全贴合实物试验的装夹状态，薄板的四周边缘设置全约束模拟试验台的夹持工装，

　　避免仿真过程中薄板出现整体刚体位移，保证变形区域集中在球体接触的中心区域，和实际试验中压板固定薄板边缘的状态完全一致；球体设置为刚体属性，赋予对应钢质材料的密度与弹性模量，初始速度方向垂直指向薄板中心，和实物冲击试验中发射装置打出的钢球运动状态匹配，保证仿真得到的塑性变形区域、应变分布规律和实物试验结果具备对标性。模型里的薄板采用壳单元划分网格，在球体接触的中心区域做网格加密处理，远离冲击区域的网格尺寸逐步放大，既保证接触区域的计算精度，能准确捕捉冲击过程中材料的失效、单元删除的动态过程，又能控制整体计算规模，减少不必要的算力消耗；薄板材料选用考虑应变率效应的塑性本构，能准确反映铝材在高速冲击下的硬化特性，

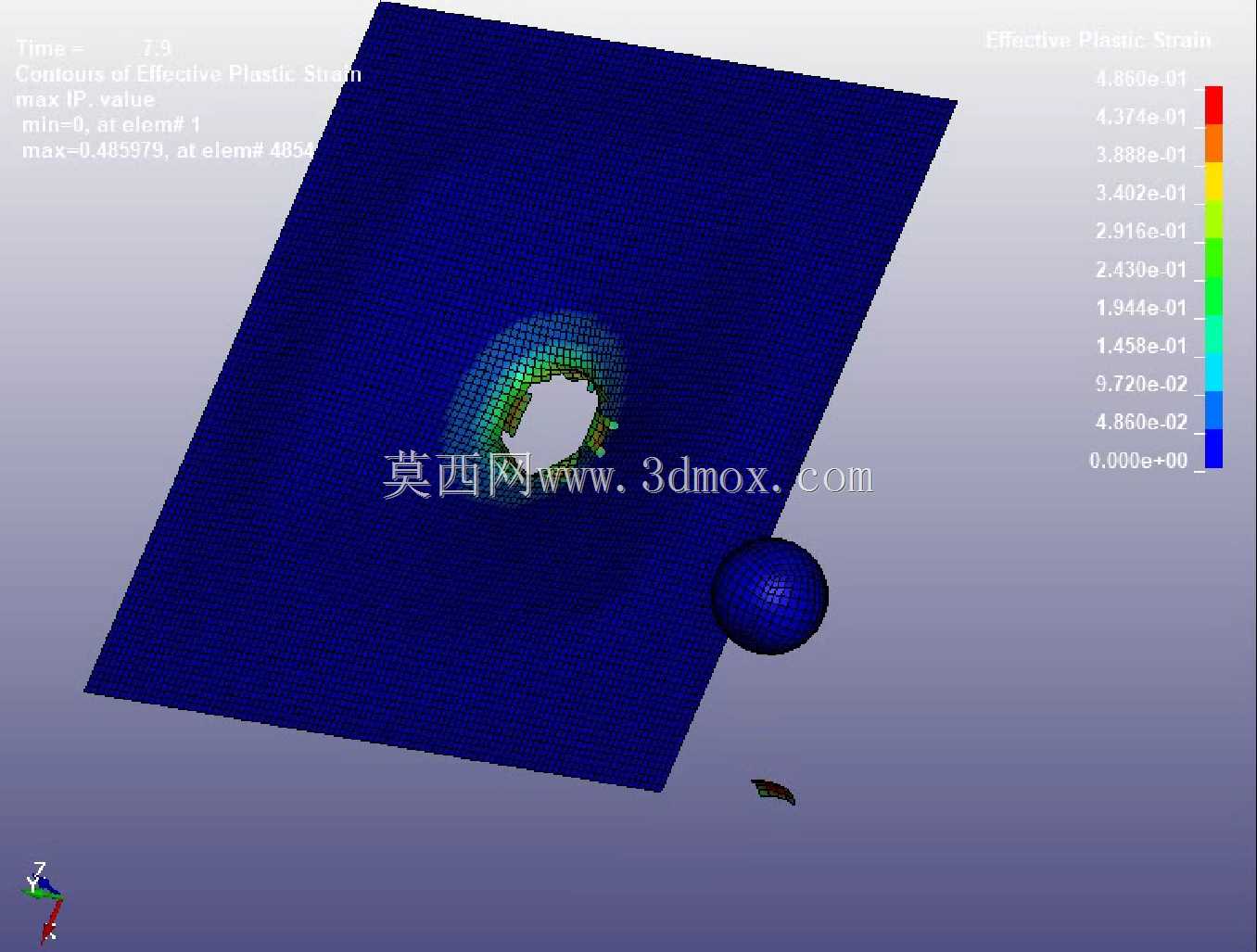

　　和实际铝合金薄板在高速撞击下的力学响应一致，仿真输出的有效塑性应变云图可以直观看到冲击中心区域的材料变形梯度，从接触点向外应变值逐步降低，和实物冲击后薄板中心破口、周边塑性凹陷的变形形态完全吻合。从安装与边界适配的角度来说，这类仿真模型的薄板尺寸可以根据实际试验件的规格灵活调整，常规实验室用的冲击试验薄板尺寸多为100mm×100mm的正方形板，厚度根据测试需求从0.5mm到3mm不等，夹持边缘的宽度一般设置为10mm，对应实物试验中压板覆盖的区域，球体直径常用规格为10mm到20mm，和行业内标准冲击试验的钢球尺寸匹配，调整对应参数后就可以直接复用模型的接触设置、求解参数，快速完成不同规格薄板的抗冲击仿真计算。

　　很多结构工程师在做防护类产品设计的时候，会先通过这类模型快速验证不同厚度、不同材料的薄板在对应冲击能量下的变形量，判断是否会出现被击穿的情况，再结合少量实物试验完成最终方案确认，相比纯经验设计的方式，能大幅降低设计迭代的次数，避免后期样机测试出现防护能力不足或者材料冗余过重的问题。模型里的接触设置采用面-面自动接触，能准确模拟球体和薄板之间的碰撞接触、薄板变形过程中自身的自接触，避免出现单元穿透的计算错误，求解时间设置覆盖球体从接触薄板到完全穿透、薄板变形趋于稳定的整个过程，能完整输出整个冲击过程的变形动画、应变时程曲线、冲击力变化曲线，给工程师提供完整的动态响应数据，支撑后续的结构优化。比如在做传感器外壳的抗冲击设计时，就可以参考这类模型的仿真结果，调整外壳的壁厚、加强筋布局，保证外壳在受到意外撞击时不会出现破口，避免内部敏感元件受损；在做工业设备的安全防护挡板设计时，也可以通过这类仿真确定挡板的最小厚度，在满足抗冲击要求的前提下尽可能降低材料成本，实现性能与成本的平衡。
