嵌入式磁卡读取设备结构设计方案

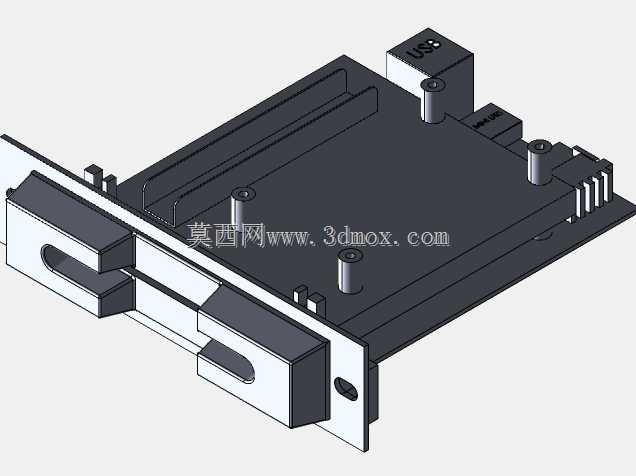

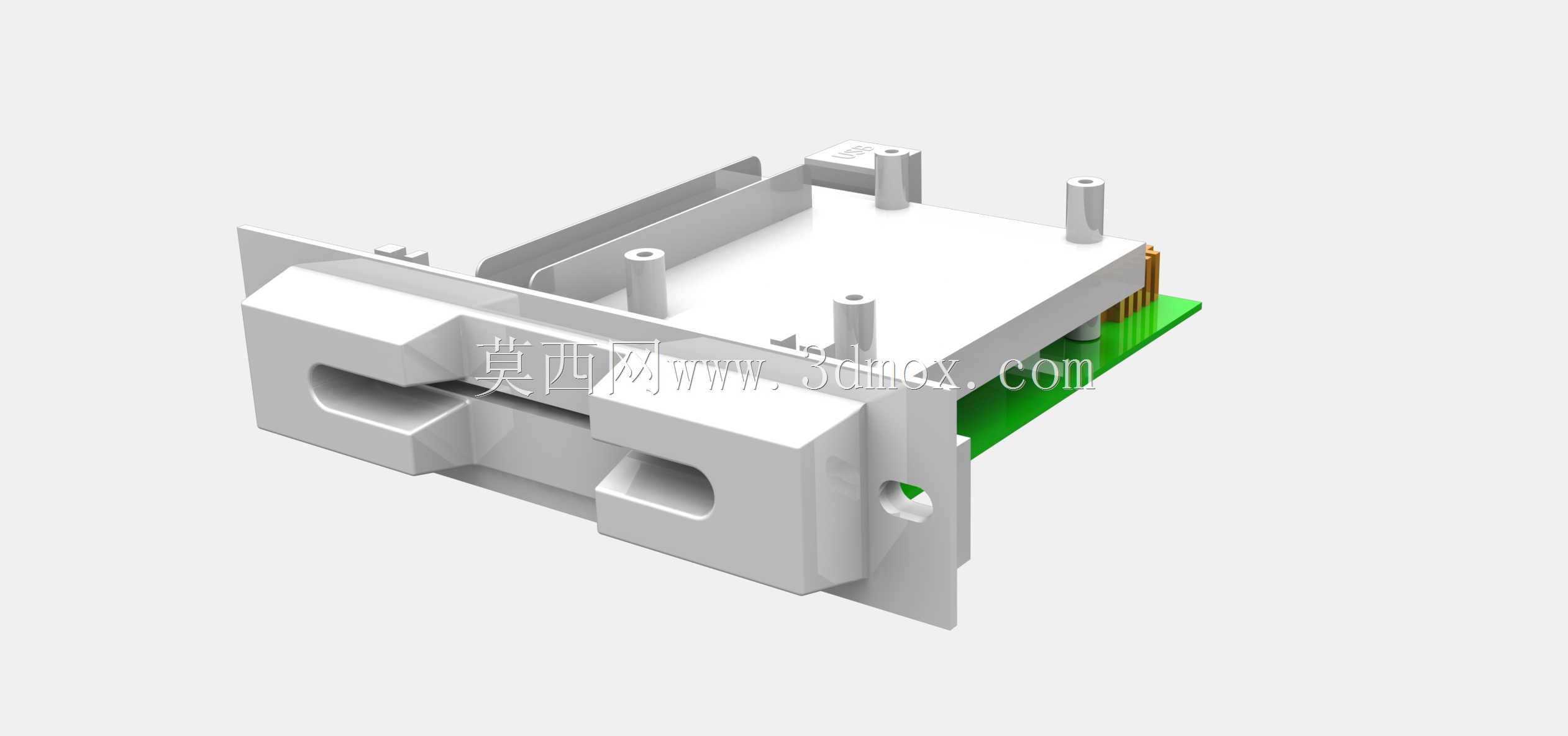

　　在自助终端、门禁管控、工业身份核验类设备的结构开发环节，磁卡读取模块的安装适配性直接决定整机的装配效率与长期运行稳定性，本次呈现的嵌入式磁卡读取单元，正是针对柜内安装场景做了全维度的结构优化，完全适配各类需要集成磁卡识别功能的设备开发需求。从实际应用场景来看，这类读取单元常被集成在自助缴费终端、工控设备权限锁、门禁控制器、自助查询机的面板内侧，用户从设备外部将磁卡插入卡槽即可完成信息读取，不需要额外的外置安装空间，能最大程度保持设备外表面的整洁度，同时避免外露部件被外力磕碰损坏。不同于外置式读卡器的明装结构，这款产品采用面板嵌入式的安装逻辑，前端的金属安装法兰预留了标准的螺丝固定孔位，安装时只需要在设备面板上开出对应尺寸的矩形开孔，

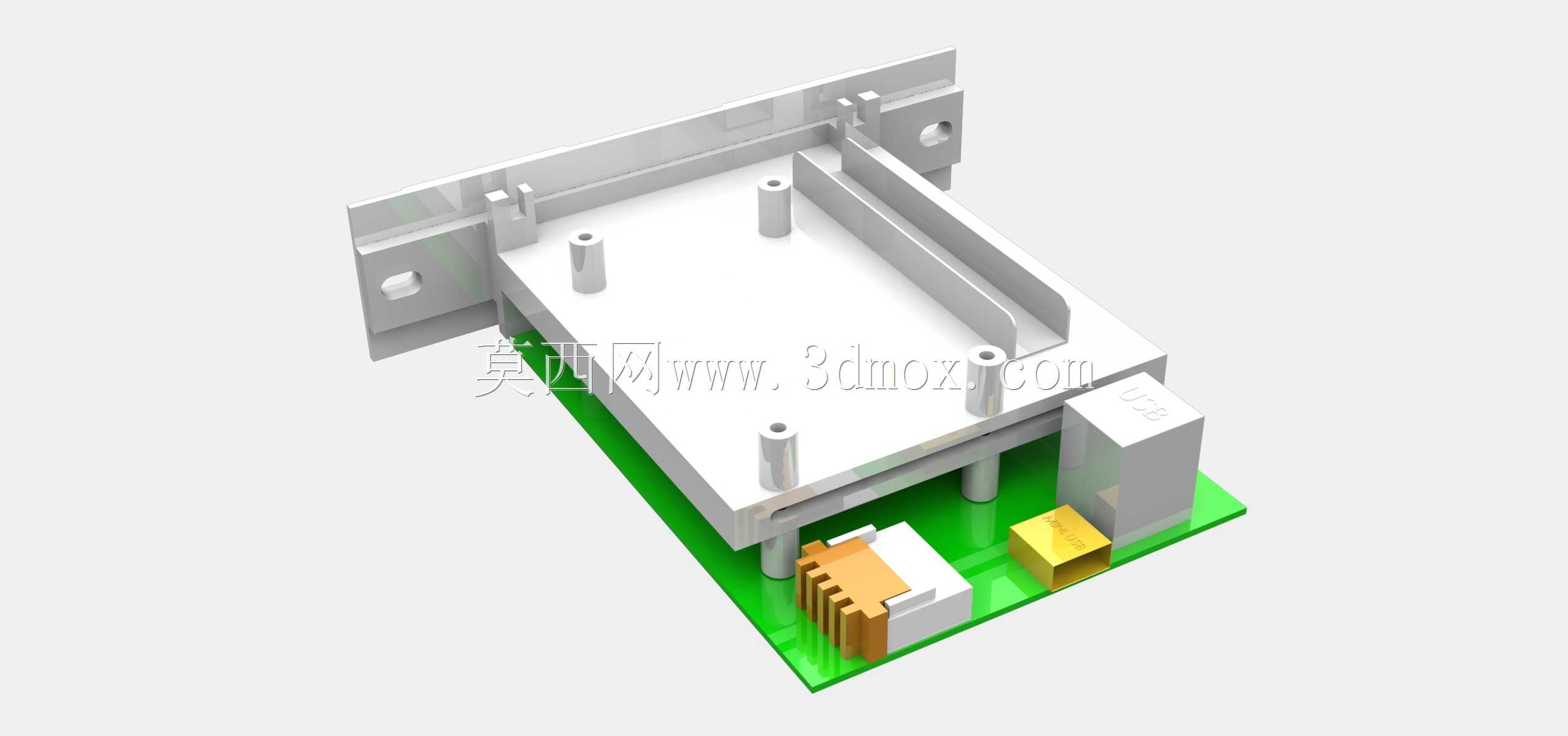

　　将读卡器前端从柜内向外穿出，让法兰面贴合面板内侧，再用螺丝从内侧锁紧即可完成固定，整个安装过程不需要额外的固定支架，也不需要在面板外侧做装饰压边，法兰的边缘做了微小的倒角处理，能和面板开孔形成紧密贴合，避免灰尘、液体从安装缝隙进入设备内部。在功能结构设计上，卡槽的进卡口做了导向斜角处理，用户插卡时即使存在一定的角度偏差，也能顺着斜面顺利滑入卡槽内部，不会出现卡滞、插卡不到位的问题；卡槽内部的磁头安装位置经过反复调校，磁卡插入到位后磁条能和磁头保持稳定的接触压力，既不会因为压力过大导致磁卡磨损加快，也不会因为压力不足出现读取失败、数据丢包的情况。内部的PCB板采用卧式安装布局，通过四个带定位柱的塑料支撑柱固定在金属底座上，

　　支撑柱的高度经过精确计算，让PCB板和金属底座之间留出足够的散热间隙，同时避免板上的电子元件和金属底座接触造成短路；PCB板侧端的金手指接口直接朝向设备内部，方便和主控板做排线连接，不需要额外转接走线，能减少柜内的线束杂乱问题。金属底座采用一体折弯成型的工艺，整体结构强度充足，在设备运输或者受到外力冲击时，不会出现底座变形导致磁头移位的问题；底座侧面预留的定位缺口，能和安装面板上的定位凸台配合，安装时不需要反复调整位置就能快速对准安装孔，大幅提升产线装配的效率。从安装边界尺寸来看，前端法兰的长宽尺寸刚好覆盖常规自助终端的标准开孔尺寸，插入柜体内部的主体部分深度控制在合理范围内，不会占用柜内过多的纵深空间，即使是内部空间紧凑的小型门禁设备、壁挂式终端也能顺利集成；卡槽的宽度适配标准规格的磁条卡，插卡行程经过优化，卡片插入到位后尾部和面板外表面基本齐平，不会出现卡片外露过长容易被拉扯的问题。在细节设计上，金属部件的边缘都做了钝化处理，没有尖锐的毛刺，装配过程中不会划伤操作人员的手部，也不会磨损连接的线束外皮；塑料支撑柱采用阻燃级的工程塑料材质，长期在柜内的温热环境下工作不会出现老化脆断的问题，能长期保持对PCB板的固定支撑效果。对于结构设计从业者来说，这类嵌入式功能模块的设计核心从来不是单一实现读取功能，而是要在有限的安装空间内平衡结构强度、装配效率、使用可靠性三者的关系，比如安装法兰的厚度如果过薄，

　　锁紧螺丝时容易出现法兰变形导致贴合不紧密，如果厚度过大又会浪费材料、增加整体重量；支撑柱的定位公差如果控制不当，PCB板安装后会出现偏移，导致磁头和卡槽的相对位置出现偏差，直接影响读取成功率。这款读取单元的结构设计在这些细节上都做了对应的优化，所有配合尺寸的公差都按照工业级设备的装配要求设定，既能满足批量生产的加工精度要求，也能保证不同批次产品的安装互换性，不需要在装配时做额外的修配调整。在实际选型适配时，结构工程师只需要按照产品给出的安装开孔尺寸在面板上做开孔处理，提前预留好内部的安装纵深和走线空间，就能快速完成模块的集成，不需要再单独为读卡器设计定制化的安装支架，能有效缩短整机的开发周期，降低结构开发的工作量。同时，全金属的底座结构还能起到一定的电磁屏蔽作用，减少柜内其他电气部件对读取模块的信号干扰，保证数据读取的稳定性，在周边存在较多电气元件的复杂工控环境下，这种屏蔽设计的优势会更加明显，能有效避免因为电磁干扰导致的读取异常问题。
