GTA5主题货币造型轮毂结构设计

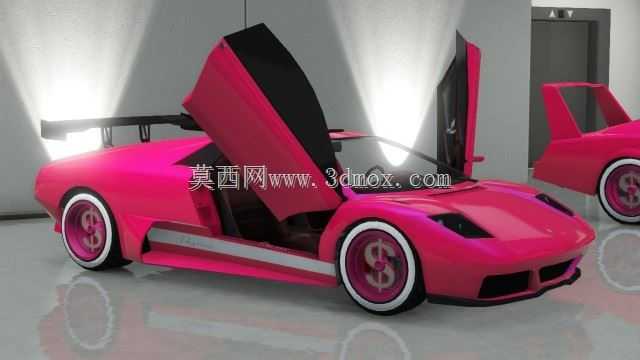

　　做改装轮毂设计快八年，见过不少IP联名的定制轮款，这次拿到这个GTA5货币标识造型的轮毂结构，第一反应是把平面标识做成立体承重结构，比常规多辐条轮毂要多考虑不少受力边界的问题。先从实际装车场景说，这类主题定制轮毂大多适配改装文化圈层的乘用车，主打外观辨识度，日常走街、静态展陈是核心使用场景，不会拿去做重度越野或者赛道激烈驾驶，所以设计的时候不用硬套竞技轮毂的极端载荷冗余，但基础的道路行驶承重、动平衡要求一点不能松。

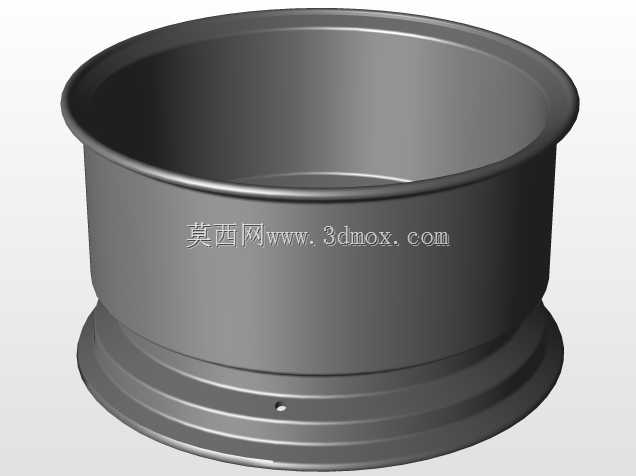

　　先拆解结构，整个轮辋部分是常规的深槽轮辋轮廓，适配常规的真空乘用车轮胎，轮辋的直径、胎圈座宽度、气门嘴开孔位置都沿用同尺寸常规改装轮毂的标准边界，不用重新开轮胎适配的模具，能直接匹配市面上对应尺寸的民用街胎，这点是做定制造型轮毂的基础——不管外观怎么改，和轮胎、车轴配合的安装边界必须符合通用标准，不然做出来的造型再好看也装不上车。核心的设计难点在轮辐部分，常规轮毂的辐条是均匀分布的直辐或者弯辐，受力路径是从中心安装盘均匀传导到轮辋周圈，而这个造型是把GTA里的货币符号做成了轮辐的主体结构，整个标识的立体轮廓直接承担辐条的传力作用。

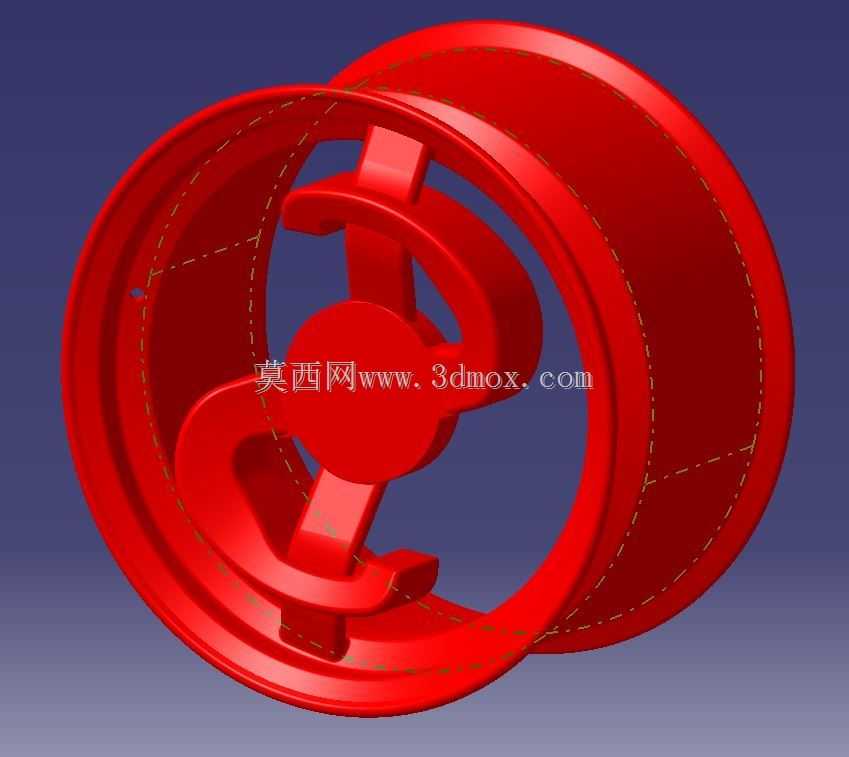

　　一开始画草模的时候最先考虑的是受力传导路径，不能为了完全复刻平面标识的造型把结构做断，首先中心安装盘的位置必须保留完整的圆形安装面，PCD孔、中心孔、螺栓沉台的尺寸都严格对应常规五孔乘用车的安装规格，安装面的平面度、螺栓孔的位置度公差和常规量产轮毂保持一致，避免装车后出现抖动、安装不贴合的问题。然后从中心盘向外延伸的标识结构，不能做等厚的薄壁，要在标识的背面做不等厚的加强筋，沿着受力方向——也就是从中心盘到轮辋的连接方向——把壁厚做渐变，靠近中心盘的位置壁厚更大，承受起步、制动时候的扭矩传导，靠近轮辋的连接位置做圆弧过渡，避免应力集中，毕竟日常过减速带、走坑洼路面的时候，轮辋受到的冲击会直接传到辐条和轮辋的连接焊缝（如果是多件式结构）或者一体铸造的过渡圆角上，直角过渡很容易在长期交变载荷下出现疲劳裂纹。

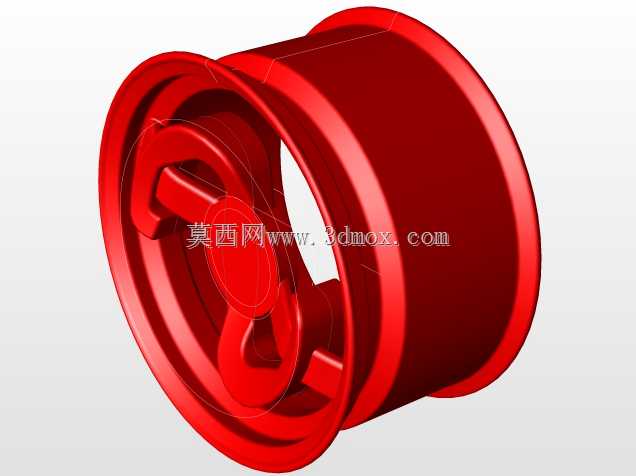

　　然后说外形的细节处理，整个标识的立体造型不是简单把平面logo拉伸成实体，而是做了曲面的弧度处理，正面的造型面和轮辋的正面齐平，不会突出轮辋轮廓太多，避免装车后蹭到翼子板内衬，也不会凹进去太深，不然日常洗车的时候凹槽里容易积灰难清理。轮辐和轮辋的连接位置，沿着轮辋的周圈做了一圈均匀的连接段，不是只靠标识的几个端点和轮辋连接，那样周圈的刚度会不均匀，动平衡很难做，跑高速的时候容易出现方向盘抖动的问题。哦对，动平衡块的安装位置也提前留出来了，在轮辋的内侧边缘保留了常规的平衡块粘贴平面，不会因为造型凸起导致平衡块没地方贴。

　　还有安装边界的校核，中心孔的直径做了适配多车型的通用尺寸，配套对应的变径圈就能适配不同中心孔直径的车型，螺栓孔的沉台深度也做了通用规格，不管是用原厂螺栓还是改装加长螺栓，都能保证螺栓的啮合长度符合安全要求，不会出现螺栓拧不到位、车轮脱落的风险。另外考虑到这类定制轮毂大多会配大尺寸的刹车卡钳，轮辐背面的造型特意做了避空处理，在中心盘周围留出了足够的卡钳活动空间，就算装大四活塞甚至大六活塞的改装卡钳，也不会出现打方向或者制动的时候卡钳蹭轮辐的问题。

　　从设计思路上来说，这类主题定制轮毂的核心是在保证行驶安全、安装通用的前提下，最大化还原主题元素的识别度，不能为了造型牺牲结构可靠性，也不能为了结构强度把主题造型改得面目全非。整个建模过程里反复调整了三次轮辐的壁厚分布，第一次做等厚结构的时候做有限元分析，发现标识的几个弯折位置应力集中系数超过了许用值，后来把弯折位置的内圆角加大，背面加了顺着受力方向的加强筋，再算的时候应力就降到了安全范围内。还有轮辋部分的壁厚，和同尺寸的常规铸造轮毂保持一致，既不会因为太厚增加不必要的簧下质量，也不会因为太薄影响轮辋的刚度，毕竟簧下质量每轻一公斤，对操控的影响比簧上轻五公斤还明显，做改装轮毂的时候这点必须考虑到。

　　另外表面处理的预留也在建模的时候考虑到了，整个外露的造型面都做了均匀的脱模斜度，如果是用低压铸造工艺生产的话，拔模方向沿着车轮的轴线方向，所有造型面都没有倒扣，不用做复杂的抽芯结构，能降低生产的难度和成本。表面的圆角都做了R2以上的过渡，不会出现锐角，一方面是生产的时候不容易出现铸造缺陷，另一方面后期做喷漆、电镀或者抛光表面处理的时候，锐角位置不容易出现漆层薄、抛光露底的问题。

　　其实很多刚接触定制轮毂设计的新人容易犯的错就是把造型放在第一位，忽略了安装和受力的实际要求，做出来的模型看着好看，实际一校核要么装不上卡钳，要么受力不够，要么动平衡没法做。这个货币造型的轮毂在设计的时候，从一开始就把通用安装边界、受力安全、日常使用的便利性放在前面，再把主题造型融合进去，不管是用来做改装展的展示样件，还是实际装车日常使用，都能满足要求。
