老式乘用车侧通风网格替换构件

　　做老车修复的结构工程师多半都碰过这类糟心问题：停产三四十年的车型，外观覆盖件上的通风格栅碎了半片，找拆车件要么成色差要么价格被炒得离谱，开模重做单量太小连模具费都摊不平，这时候精准测绘的替换件三维模型就能解决大问题。这个构件是装在老款乘用车侧围位置的通风网格，主要作用是给舱内的通风系统提供进气通路，同时靠网格结构阻挡路面飞石、落叶、蚊虫这类杂物进入风道，避免堵塞空调滤芯或者卡在风门机构里造成故障。

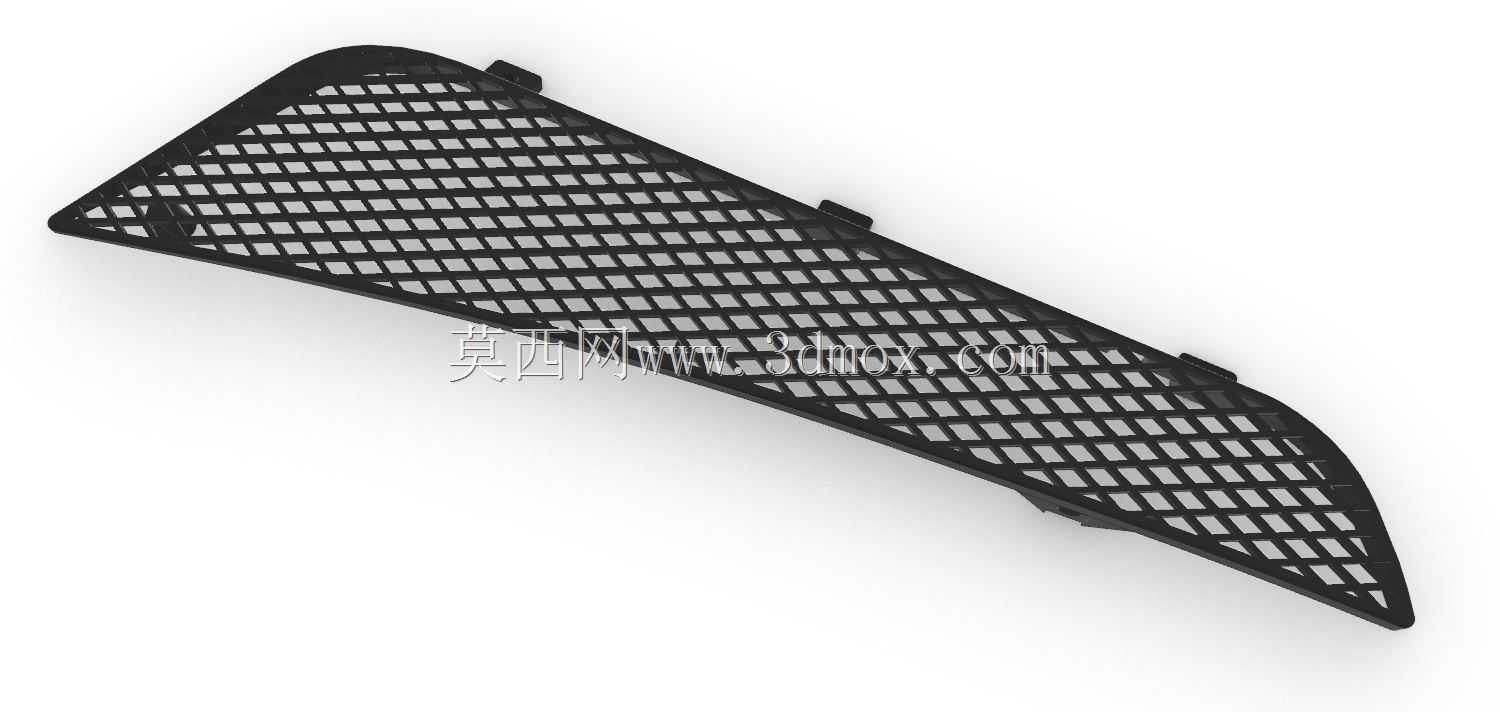

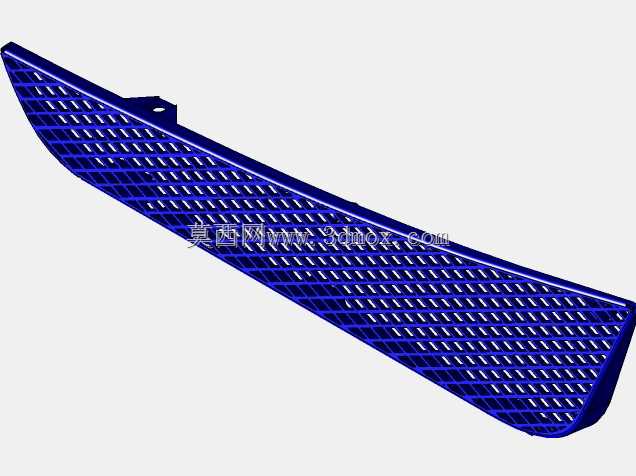

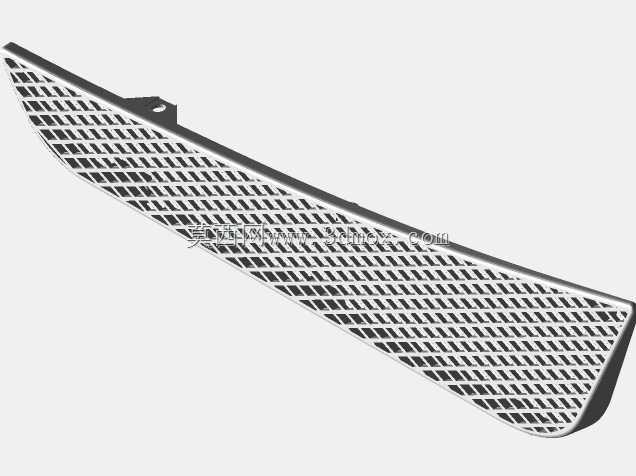

　　从结构设计上看，这个格栅整体是不规则的楔状曲面，完全贴合老车型侧围的外覆盖件弧度，安装后和周边钣金的缝隙能控制在1mm以内，不会出现突兀的凸起或者凹陷破坏原车的外观线条。网格部分采用菱形交错的筋条结构，筋条厚度控制在1.2mm，既保证了足够的通风开口率——算下来有效通风面积占整个构件平面投影的65%以上，不会因为加装替换件影响原车的通风进气量，又能保证结构强度，日常行驶中遇到的气流冲击、轻微磕碰都不会造成筋条断裂。网格边缘做了一圈2.5mm宽的包边，包边厚度比网格筋条厚0.8mm，一方面是给网格提供足够的支撑刚度，避免整个构件受温度变化出现翘曲变形，另一方面包边背面做了定位止口，安装的时候能直接卡进侧围钣金的预留槽里，不用反复调整对位。

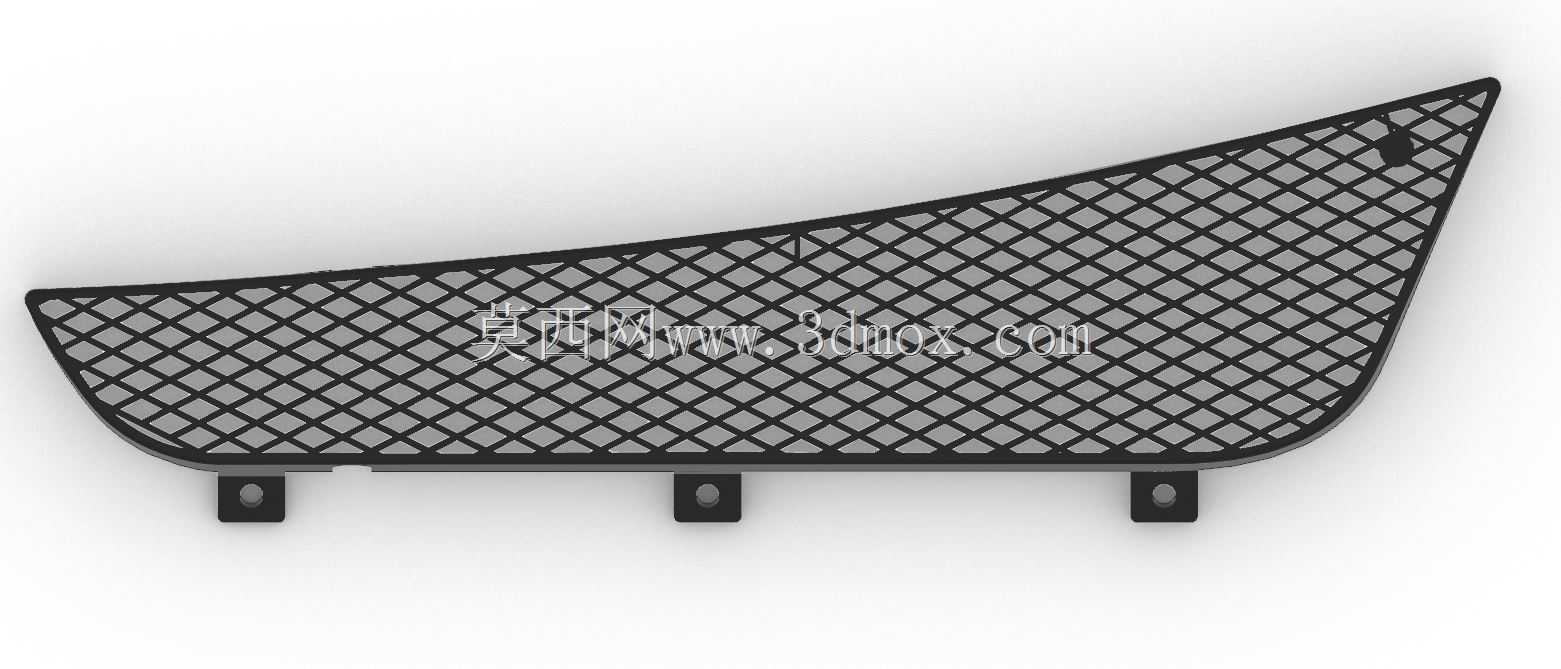

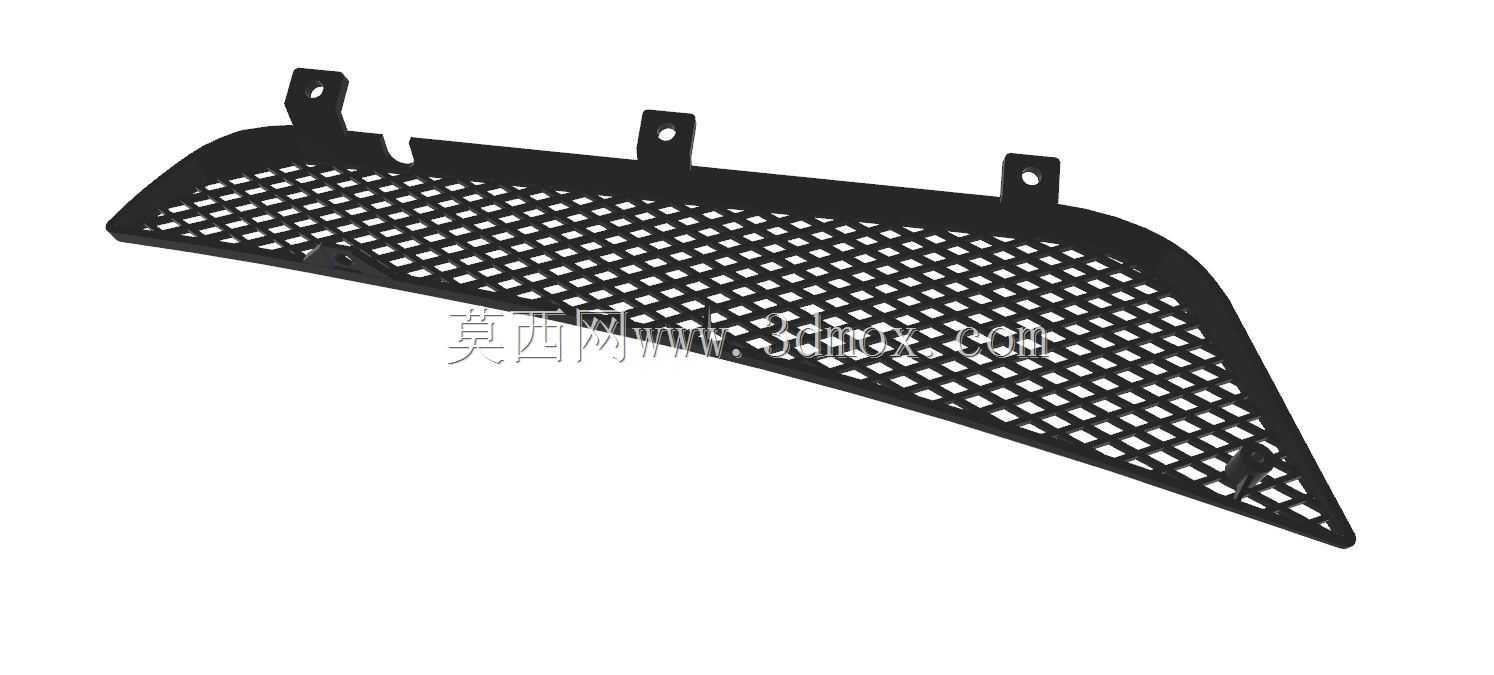

　　安装结构上，构件背面均匀分布了三个带安装孔的固定支脚，支脚的位置完全匹配原车钣金上的预留安装位，孔位公差控制在±0.2mm，不管是用原车的卡扣固定还是换成不锈钢自攻螺丝固定，都能直接对位安装，不用额外在车身上打孔或者切割。支脚和主体网格的连接位置做了三角加强筋，避免安装的时候用力过猛造成支脚断裂，毕竟老车的钣金本来就偏薄，安装时如果对位不准很容易把塑料支脚掰断，加强筋的存在能把支脚的抗弯折强度提升40%以上。

　　实际做替换件生产的时候，这个模型可以直接导出用于3D打印或者小批量注塑，曲面部分的曲率连续度已经做了优化，打印的时候不用额外加太多支撑就能保证网格筋条的成型质量，不会出现筋条下垂、表面毛刺多的问题。如果是做ABS注塑的话，模型的拔模角度已经提前预留好了，网格筋条的拔模斜度做了1.5度，包边和支脚位置的拔模斜度做了1度，开模的时候不会出现粘模的问题，能直接用于模具加工。

　　从实际使用场景来说，这类替换件除了老车修复的时候用，也有不少玩复古改装的车主会用类似结构的格栅改在自己的车上，调整通风位置给刹车系统或者中冷器提供额外的冷却进气，这时候只要在这个模型的基础上调整安装支脚的位置、修改网格的开孔密度就能快速适配不同车型，不用从零开始做曲面建模，能省不少测绘和画结构的时间。要注意的是这类外露的车身构件，建模的时候一定要把边缘的圆角做足，不能有尖锐的凸起，不然车辆碰撞的时候容易对行人造成额外的伤害，这个模型的所有外露边缘都做了R0.8mm的圆角处理，符合车身外覆盖件的安全要求。另外网格筋条的交汇处都做了小圆角过渡，避免应力集中，长期受车辆行驶的振动不会出现筋条开裂的问题，毕竟老车的行驶振动本来就比新车大，构件的抗疲劳性能必须考虑到位。
