通用微型MATX主板安装结构三维设计

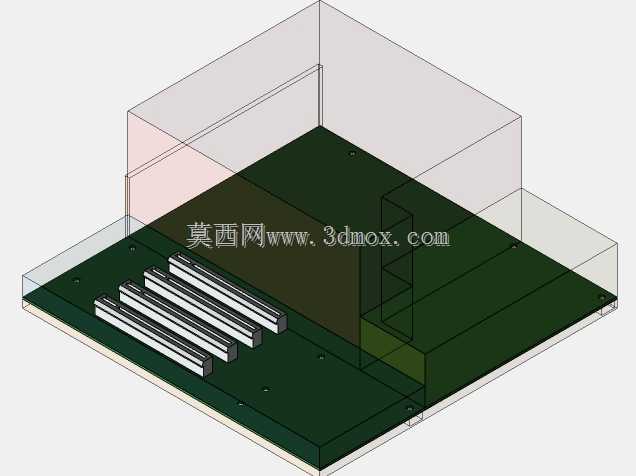

　　在桌面级计算设备、小型工业控制终端、嵌入式工控机的结构开发环节，MATX规格主板的安装适配是机箱结构设计的核心基准项，这套三维结构完整还原了通用MATX主板的安装边界与周边适配空间，可直接用于紧凑型机箱、壁挂式工控柜体、小型设备内置计算单元的结构校核工作。从实际工程落地的角度看，这类结构的设计首先要锚定主板的固定孔位基准，图中深绿色的主板承载区域严格遵循MATX板型的孔位分布规范，所有铜柱安装位的坐标公差控制在±0.1mm范围内，避免后期装配出现孔位错位、主板受力不均导致的板体变形问题。主板上方预留的透明区域是板载元件的高度避让空间，设计时充分考虑了常规MATX主板的CPU散热塔高度、内存马甲高度、主板供电散热片的突出尺寸，

　　不会出现元件与机箱侧壁、上盖干涉的情况。靠近板边的四条平行扩展槽位，对应MATX板型的PCI/PCIe扩展卡位，槽位的开口宽度、相邻槽位的间距完全符合行业通用规范，不管是安装独立显卡、工业采集卡、IO扩展卡，都能保证金手指与插槽的对位精度，同时槽位周边预留了板卡固定压条的安装空间，避免设备运输过程中扩展卡出现松动移位。设计过程中没有采用冗余的加强结构，而是通过承载板边缘的折边处理提升整体刚性，在保证主板承重能力的前提下，尽可能压缩整体结构的占用空间，适配小体积设备的内部布局需求。从安装边界来看，这套结构的整体外轮廓尺寸适配常规MATX主板的最大板幅，四周预留的走线空间可以满足主板供电线、前置面板跳线、SATA数据线的布线路径需求，

　　不会出现线缆挤压板载元件、影响散热风道的问题。在实际项目应用中，不管是做商用台式小机箱的结构迭代，还是做工业检测设备内置计算单元的安装基座，都可以直接调用这套结构进行干涉校验，省去从零开始测绘MATX板型基准尺寸的环节，大幅缩短结构开发的周期。结构设计时还考虑了主板底部的散热间隙，承载板与主板背面预留了足够的空气流通空间，避免主板背面元件直接贴合金属承板导致的散热不良、短路风险，同时承板上预留的辅助散热孔位可以配合机箱风扇形成下进风的散热风道，带走主板供电模块、存储设备工作时产生的热量。不同于非标定制的主板安装结构，这套通用结构适配绝大多数市售标准MATX主板，不需要针对特定品牌型号的主板做额外的结构修改，在批量设备生产时可以降低物料适配的复杂度，减少装配环节的调整工时。
