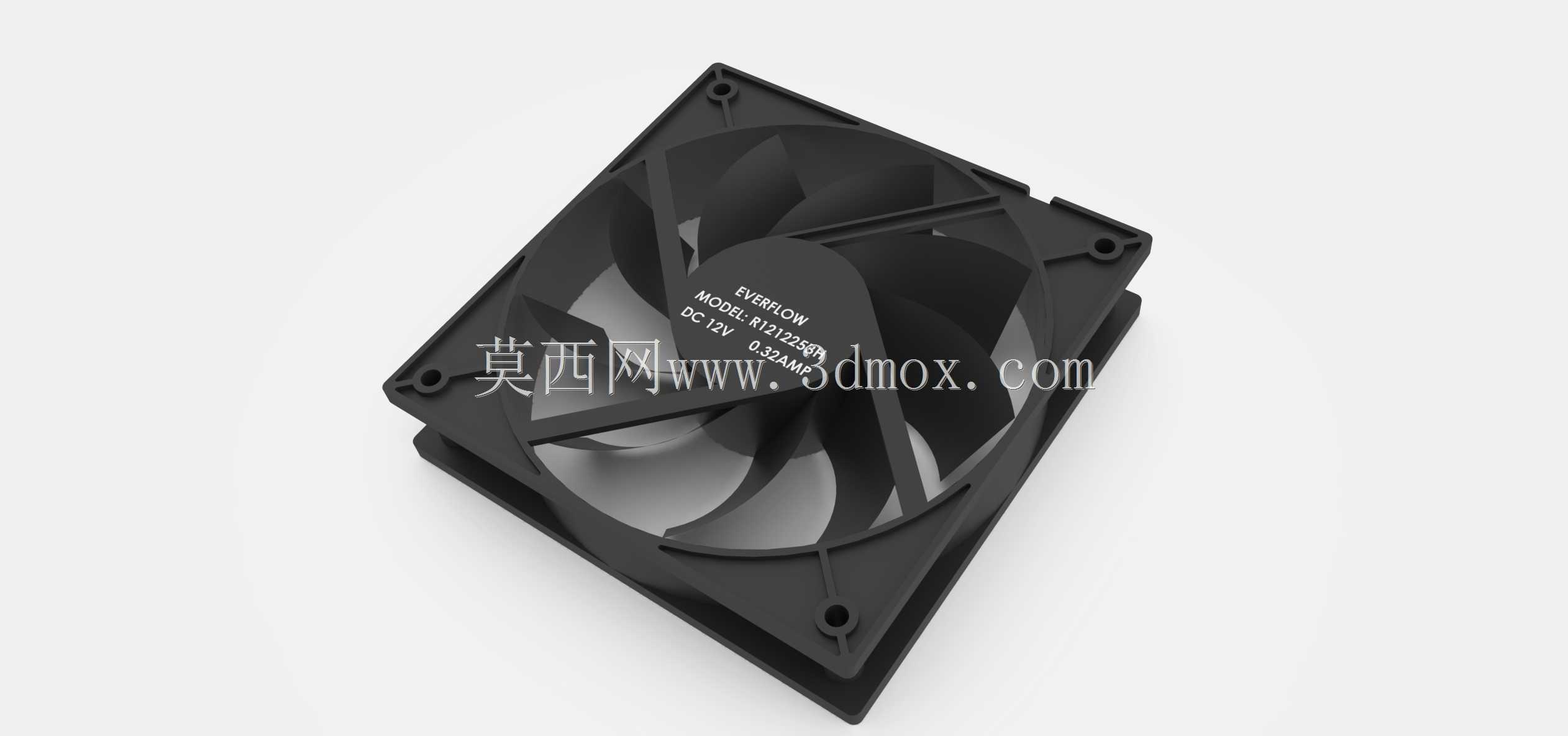

EVERFLOW120mm规格CPU轴流散热风扇结构

　　在桌面计算机、工控机、小型服务器的散热系统选型中，120mm见方的轴流风扇是应用覆盖面极广的标准风冷部件，本次呈现的EVERFLOW R121225型号风扇结构，完全遵循行业通用安装规范设计，可适配绝大多数标准机箱、CPU风冷塔、机柜通风位的安装需求。从实际使用场景来看，这类风扇既可以直接搭配CPU散热鳍片组作为处理器主动散热的动力源，也可以作为机箱进风、排风位的空气循环部件，部分紧凑型工业控制设备的通风散热位也会选用同规格产品，依靠稳定的风压输出带走设备内部积聚的热量，避免电子元器件因长期工作在高温阈值下出现性能降频、寿命衰减的问题。

　　从结构设计思路来看，这款风扇采用标准的正方形外框设计，外框四个角预留了统一规格的安装孔位，孔位间距完全匹配120mm风扇的行业通用安装尺寸，安装时既可以使用橡胶减震钉实现软连接降低震动传导，也可以使用自攻螺丝直接固定在塑料或金属支架上，安装边界兼容性极强，不需要针对安装位做额外的结构修改。外框的厚度为25mm，是120mm规格风扇的标准厚度尺寸，在鳍片搭配、机箱位适配时不会出现厚度超差无法安装的问题，外框边缘做了微小的倒角处理，既可以避免安装时锋利边缘划伤操作人员，也能在嵌入安装位时起到导向作用，降低装配对位的难度。

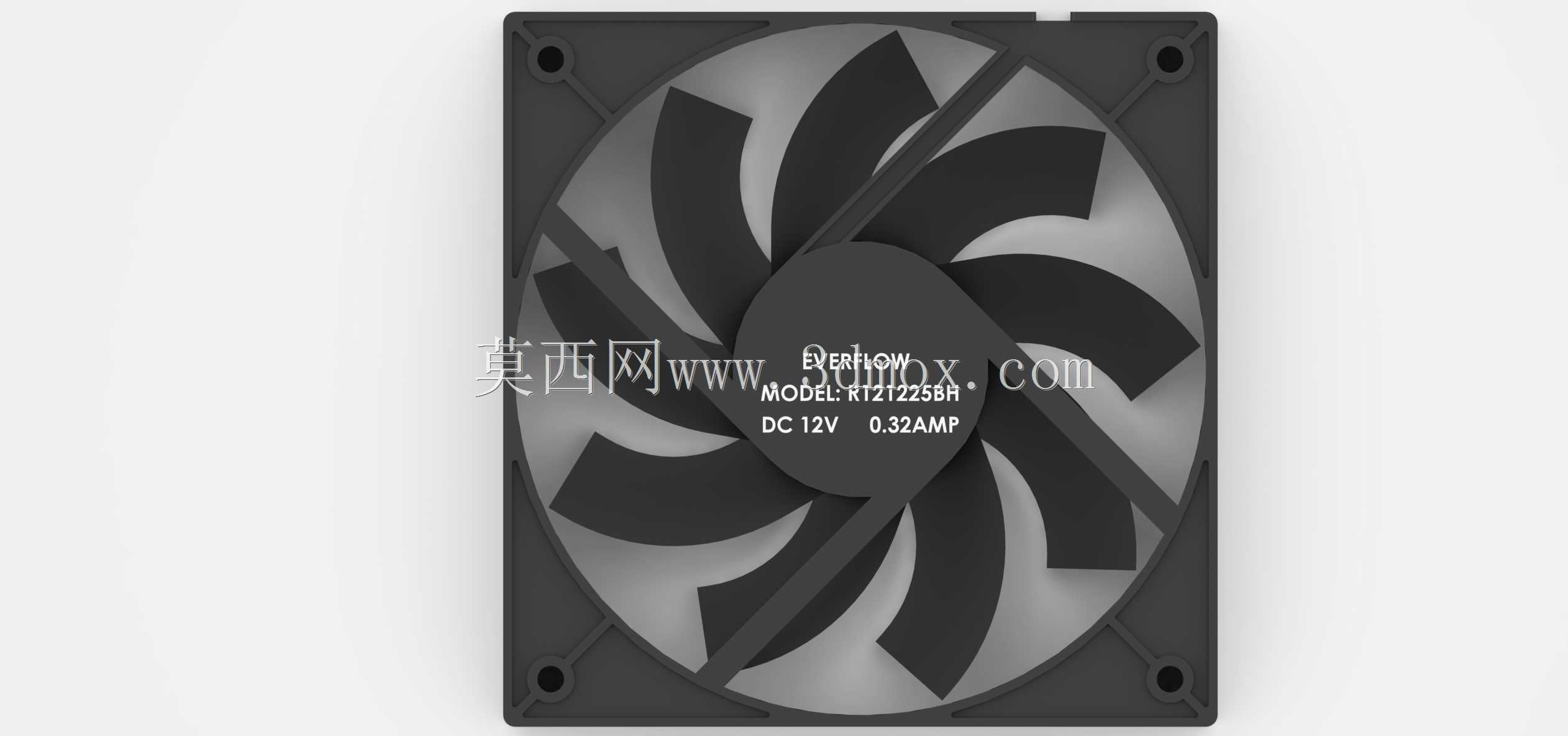

　　风扇的扇叶采用七叶大倾角曲面设计，这种叶型设计是经过大量流体仿真验证的成熟方案，在相同转速下可以兼顾风量输出与运行噪音控制，扇叶与外框内壁之间预留了均匀的微小间隙，既可以避免扇叶转动时与外框发生刮蹭，也能减少间隙处的气流紊流，降低风切噪音。扇叶中心的轮毂位置集成了电机驱动结构，轮毂表面印有型号、额定电压、电流参数标识，方便选型时快速核对电气参数，轮毂与外框之间通过四根均匀分布的静叶连接，静叶既起到固定电机位置的结构作用，也可以对扇叶吹出的旋转气流做整流处理，提升气流的定向性，减少气流发散带来的风压损失。

　　从功能特性来看，这款风扇采用12V直流供电，是计算机、工控设备内部的标准供电电压，可以直接对接主板上的风扇插针，不需要额外的电压转换模块，供电接口支持转速侦测功能，主板可以根据处理器实时温度动态调整风扇转速，在低负载工况下降低转速减少运行噪音，高负载工况下提升转速强化散热能力，实现散热效率与使用体验的平衡。风扇的轴承结构采用长效润滑设计，在正常使用环境下可以实现长时间无故障运行，不需要定期加注润滑脂维护，降低了设备全生命周期的维护成本。

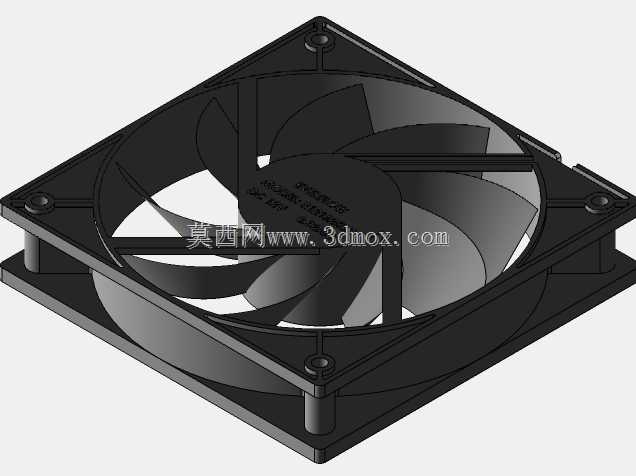

　　在三维建模的细节处理上，整个模型完整还原了风扇的所有结构特征，包括外框上的安装孔倒角、扇叶的曲面弧度、轮毂表面的标识凹槽、静叶的连接弧度都做了精准复刻，既可以用于散热系统的装配干涉检查，验证风扇与鳍片、机箱结构、周边板卡的安装间隙，也可以用于产品展示、散热仿真的前置模型搭建，帮助结构设计人员在方案阶段就完成散热布局的合理性验证，减少后期样机测试时的结构修改工作量。对于做计算机机箱设计、风冷散热器开发、工控设备结构设计的工程师来说，这类标准件的精准三维模型可以大幅减少重复建模的工作量，直接调用到装配体中就能完成布局验证，提升整体设计效率。
