科研用重心钻机精密工装结构设计

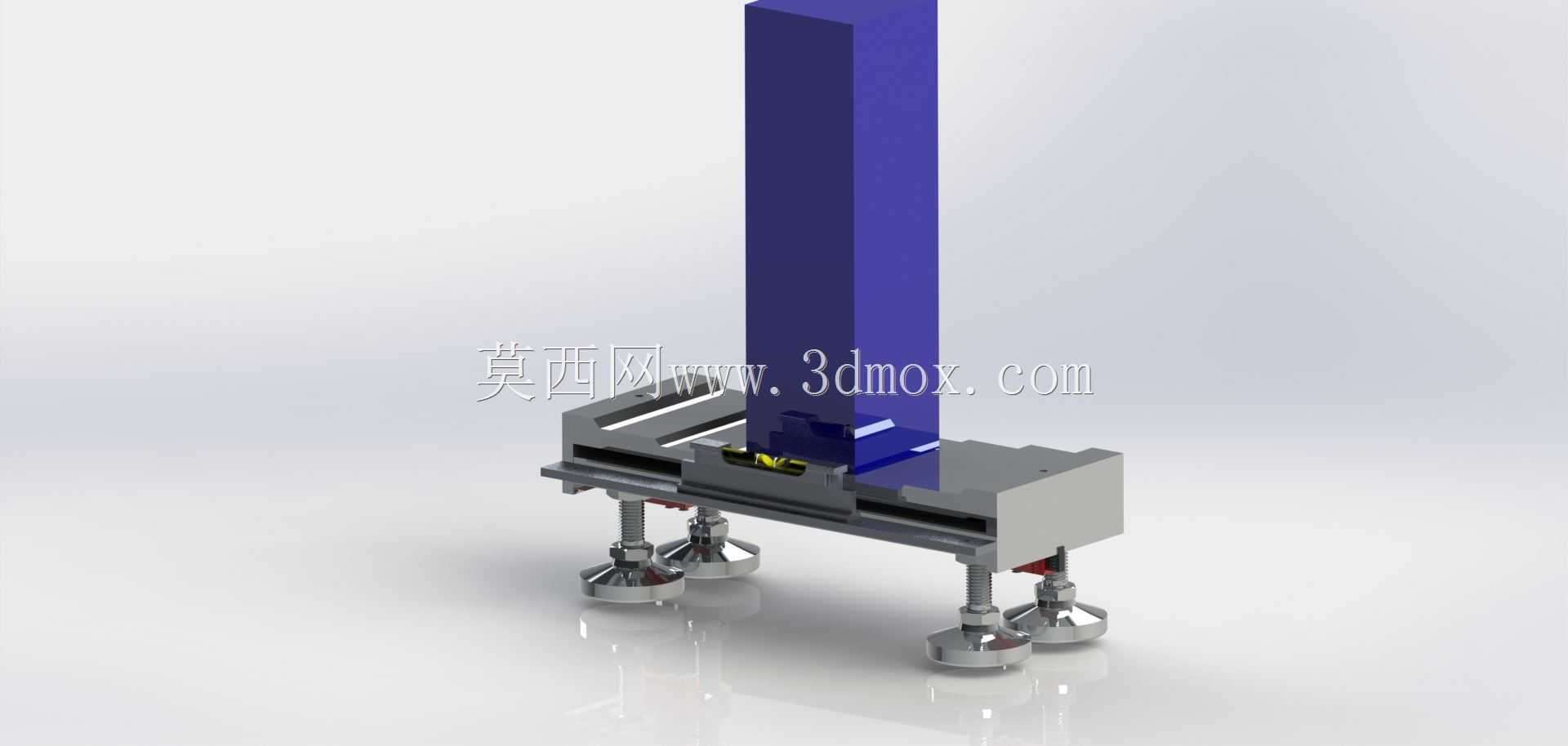

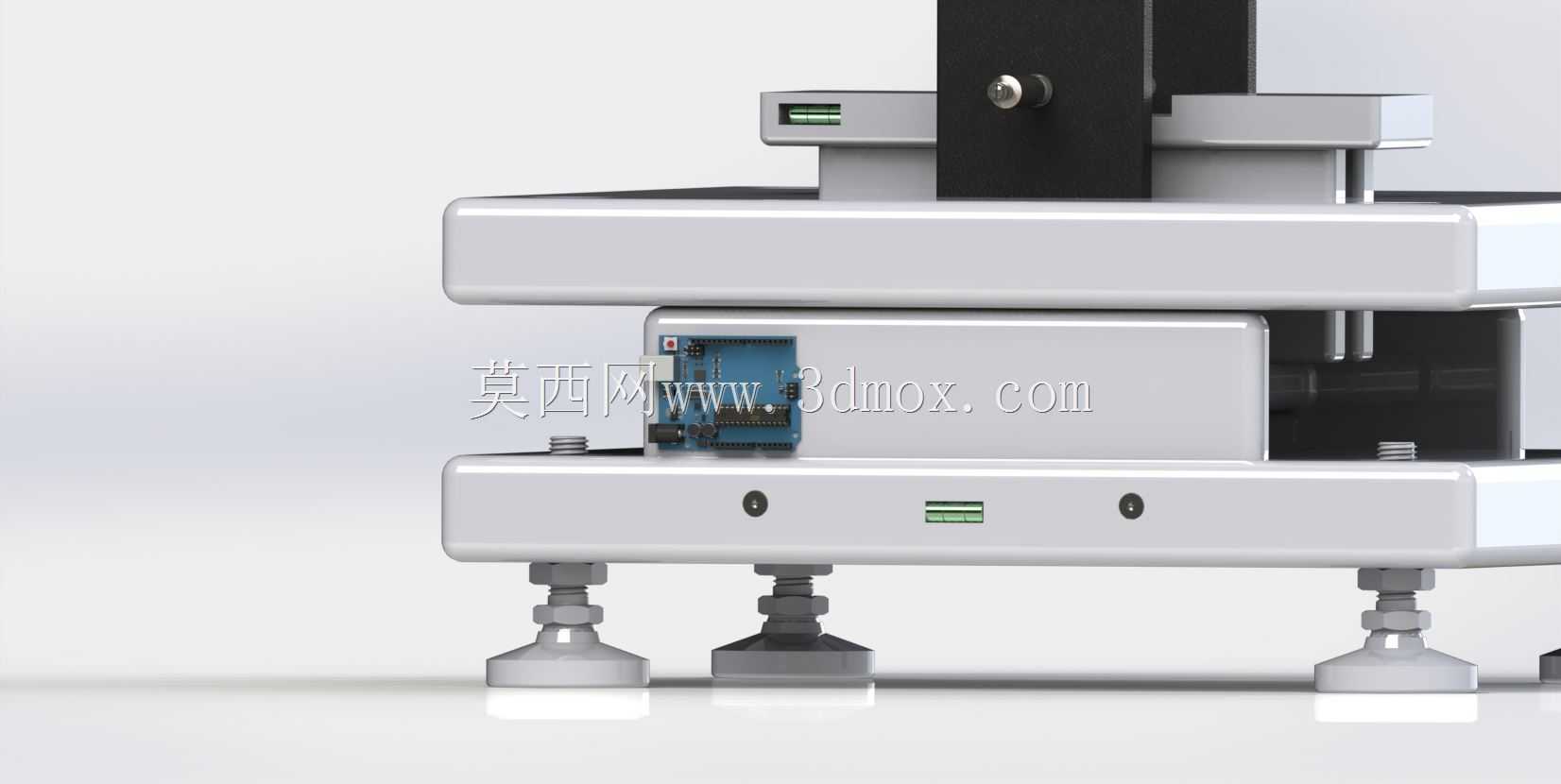

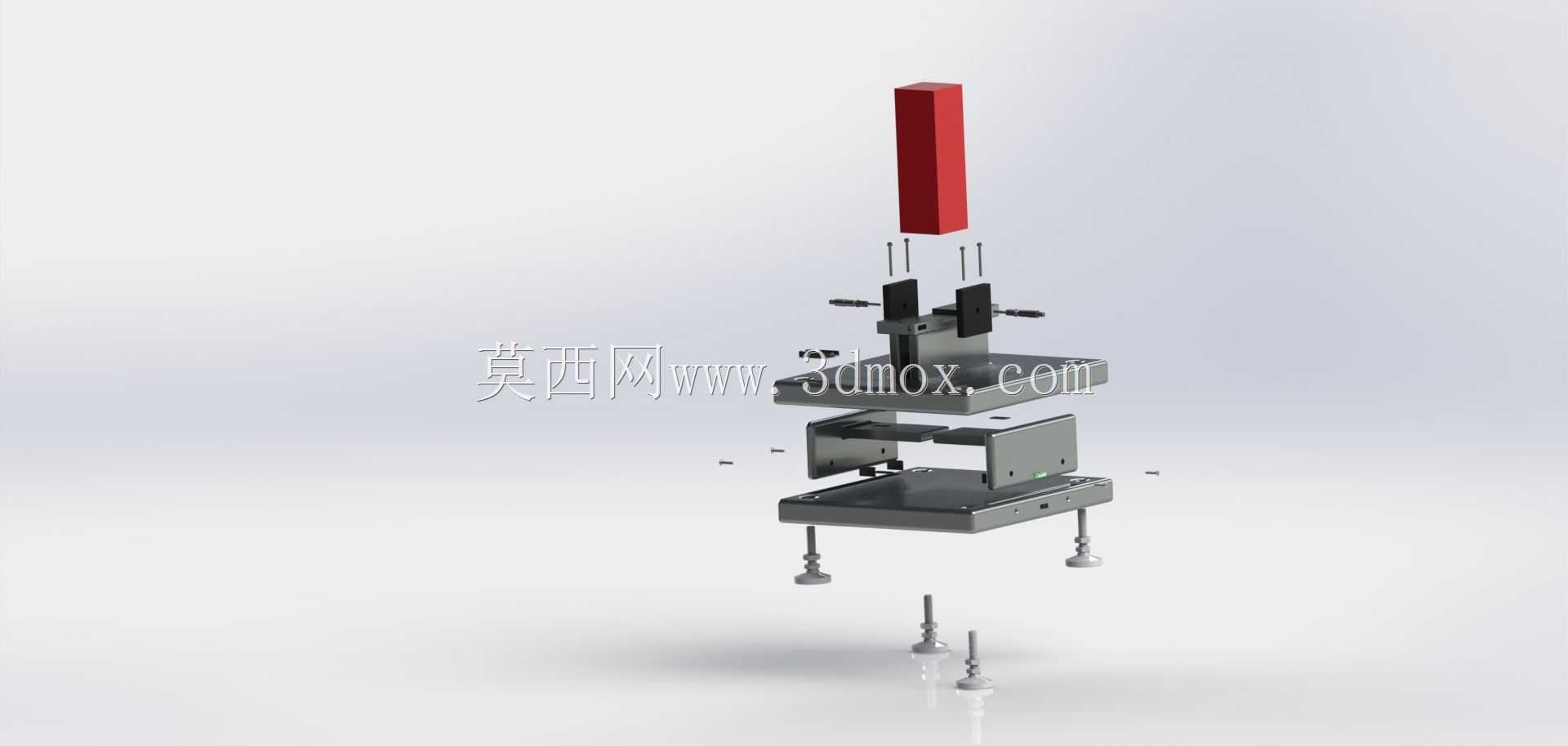

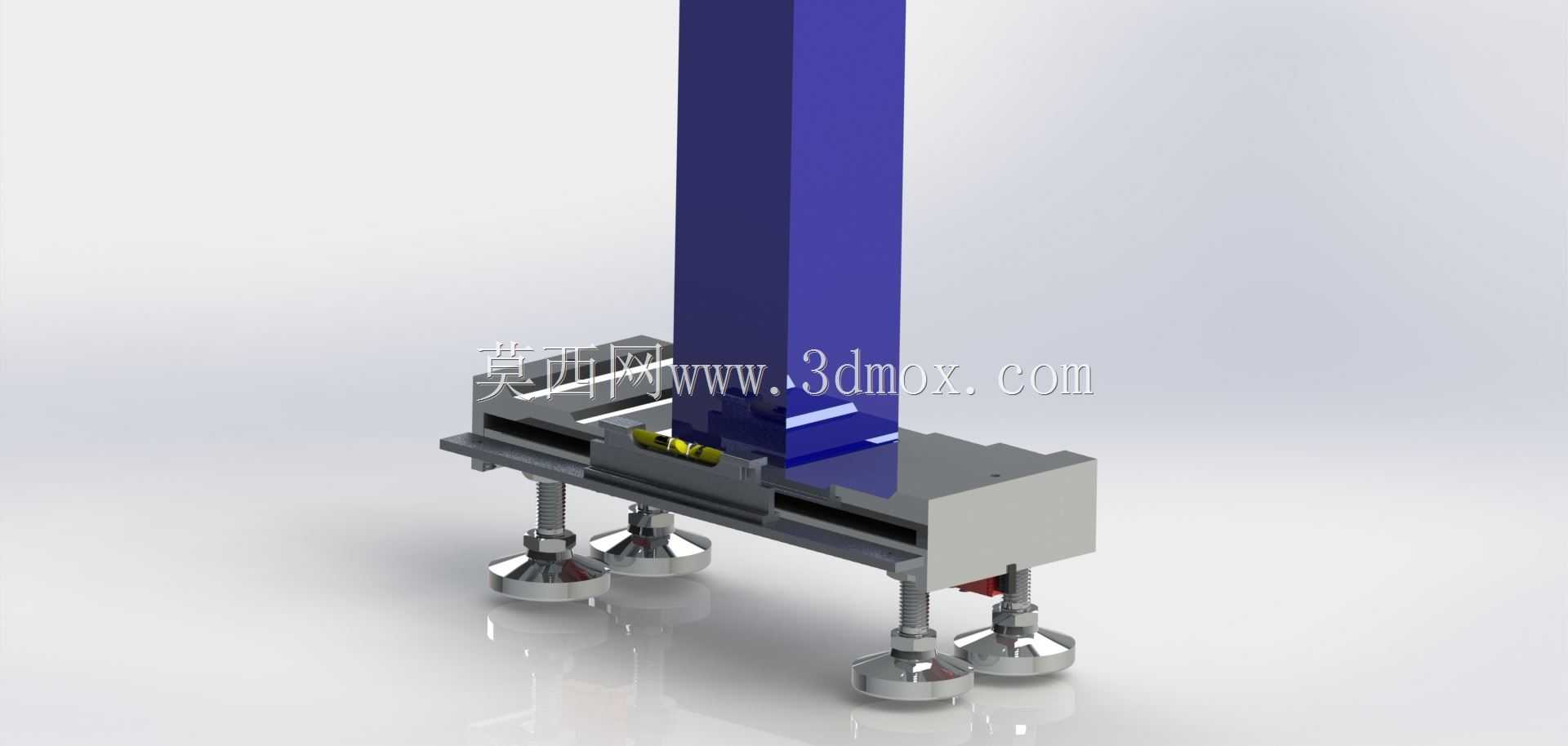

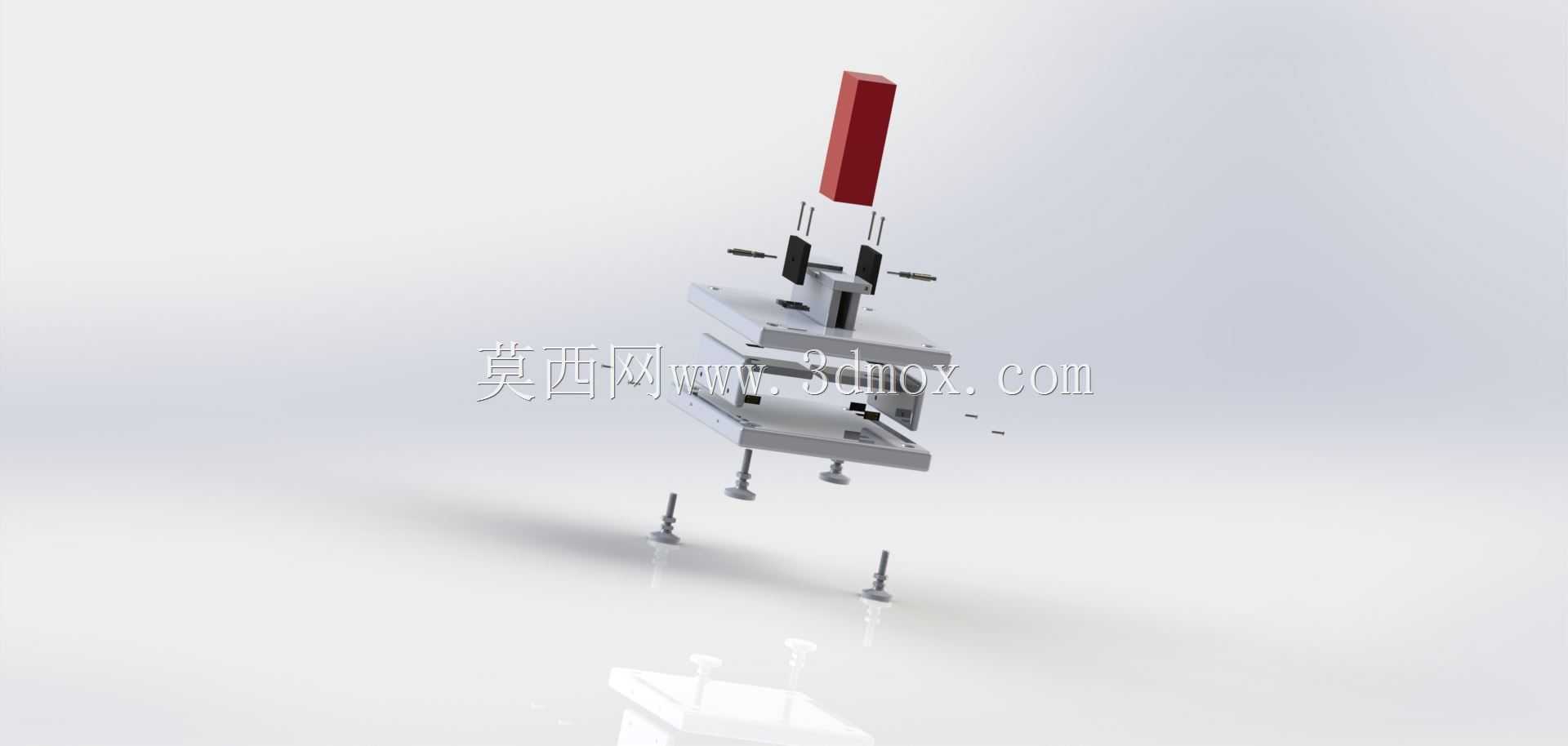

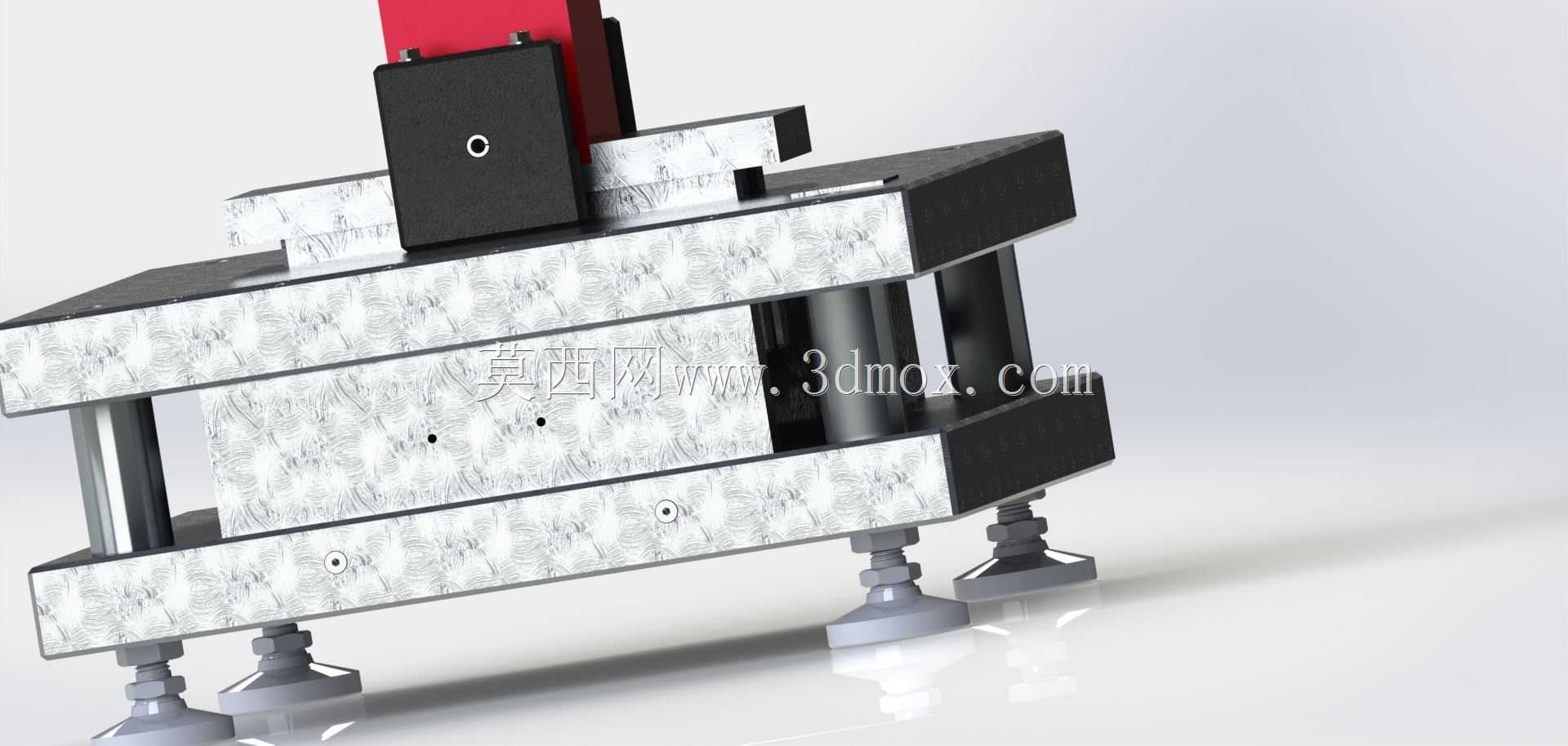

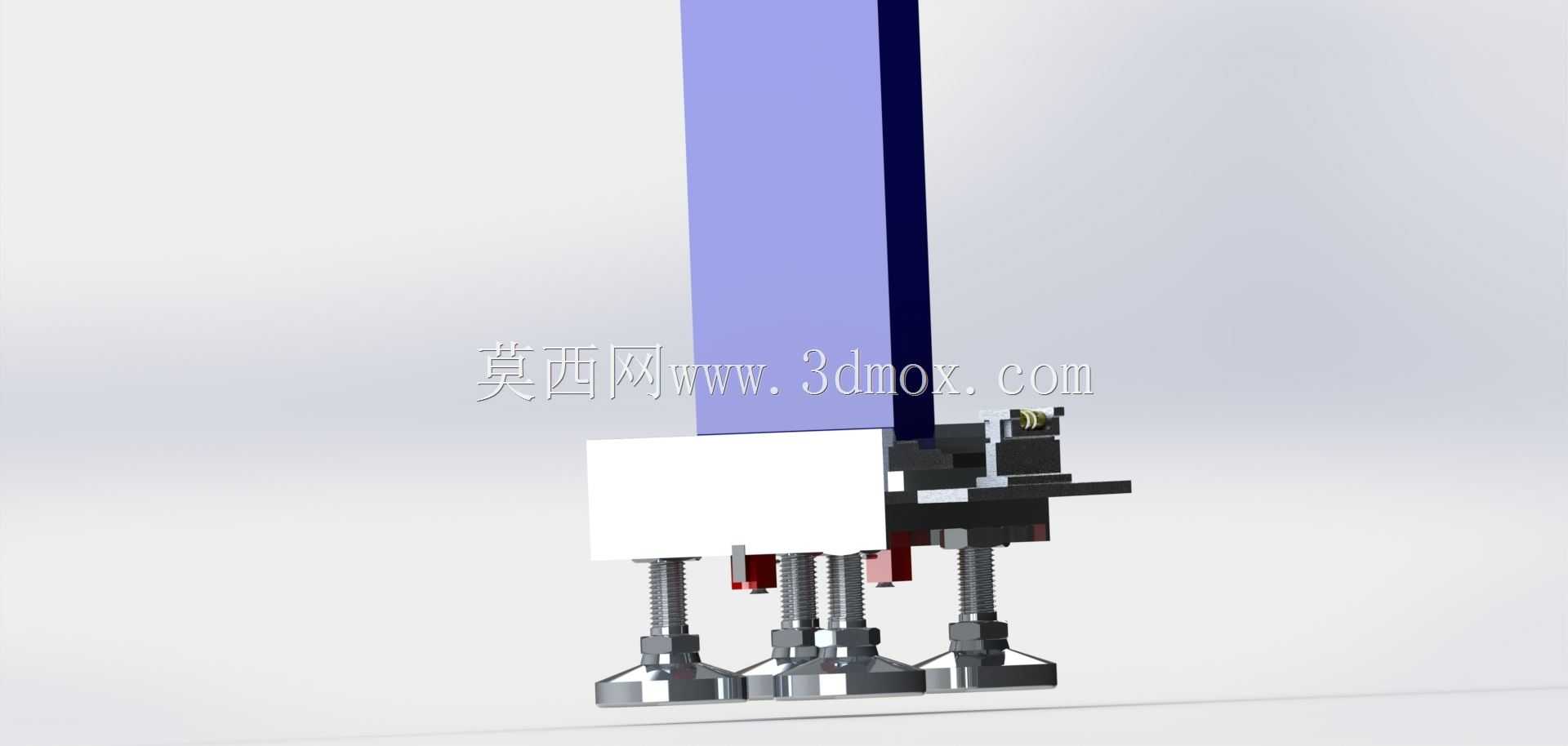

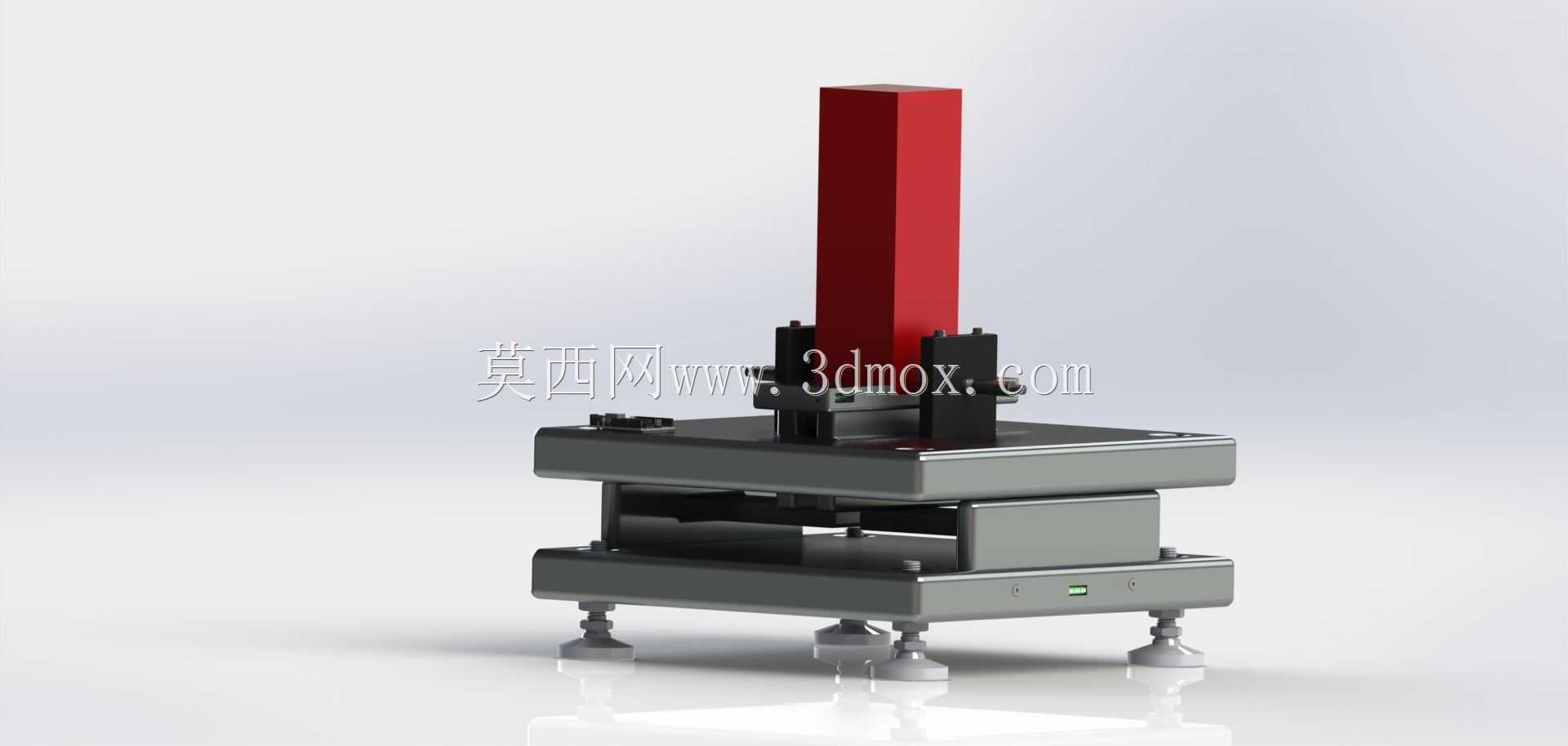

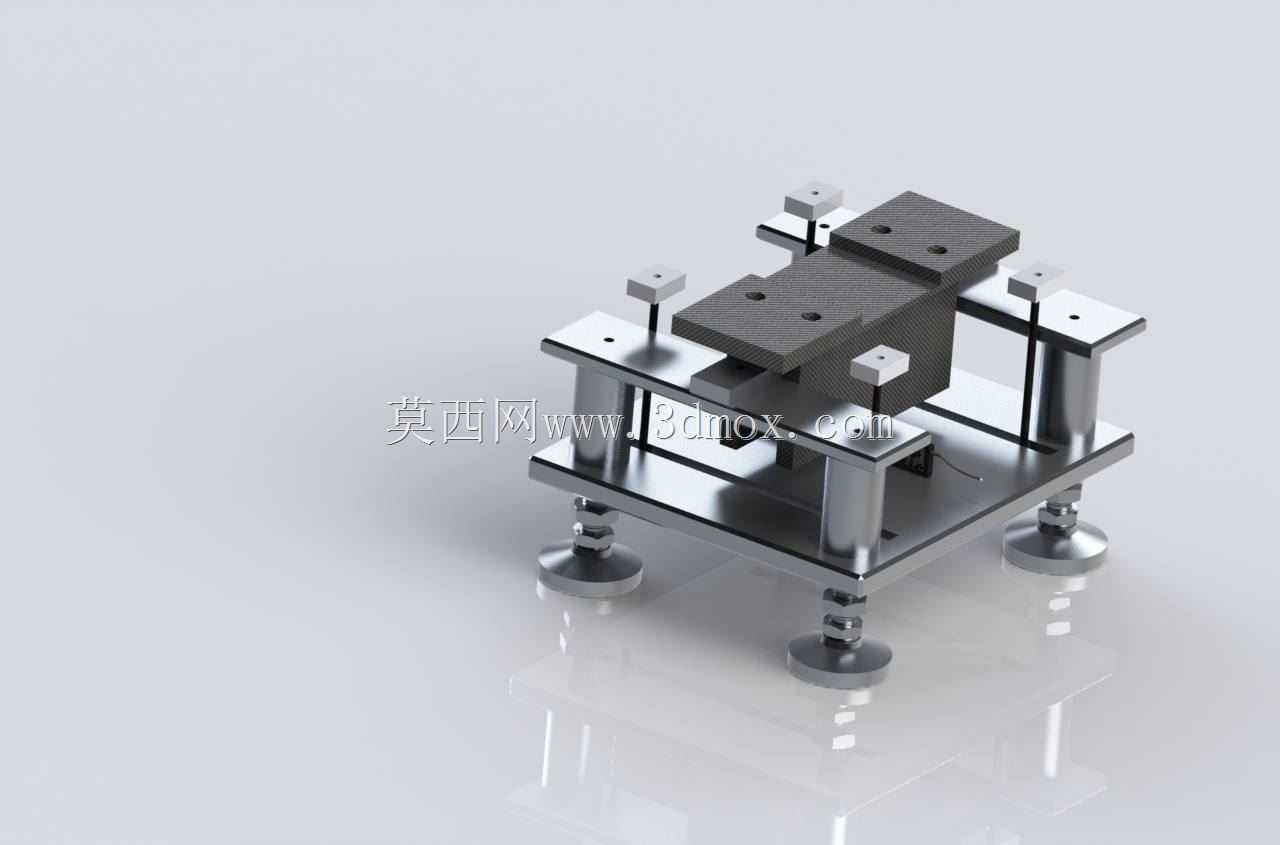

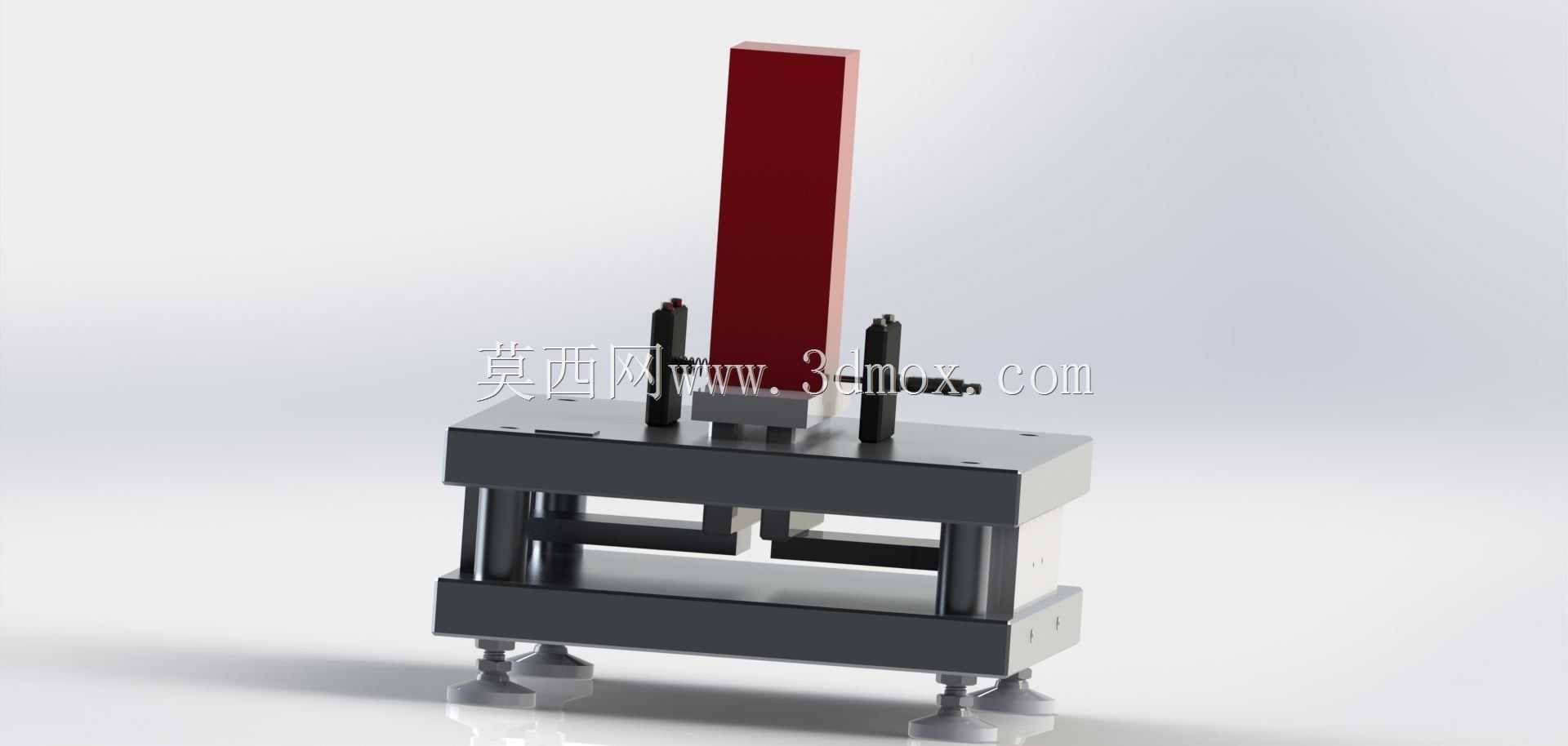

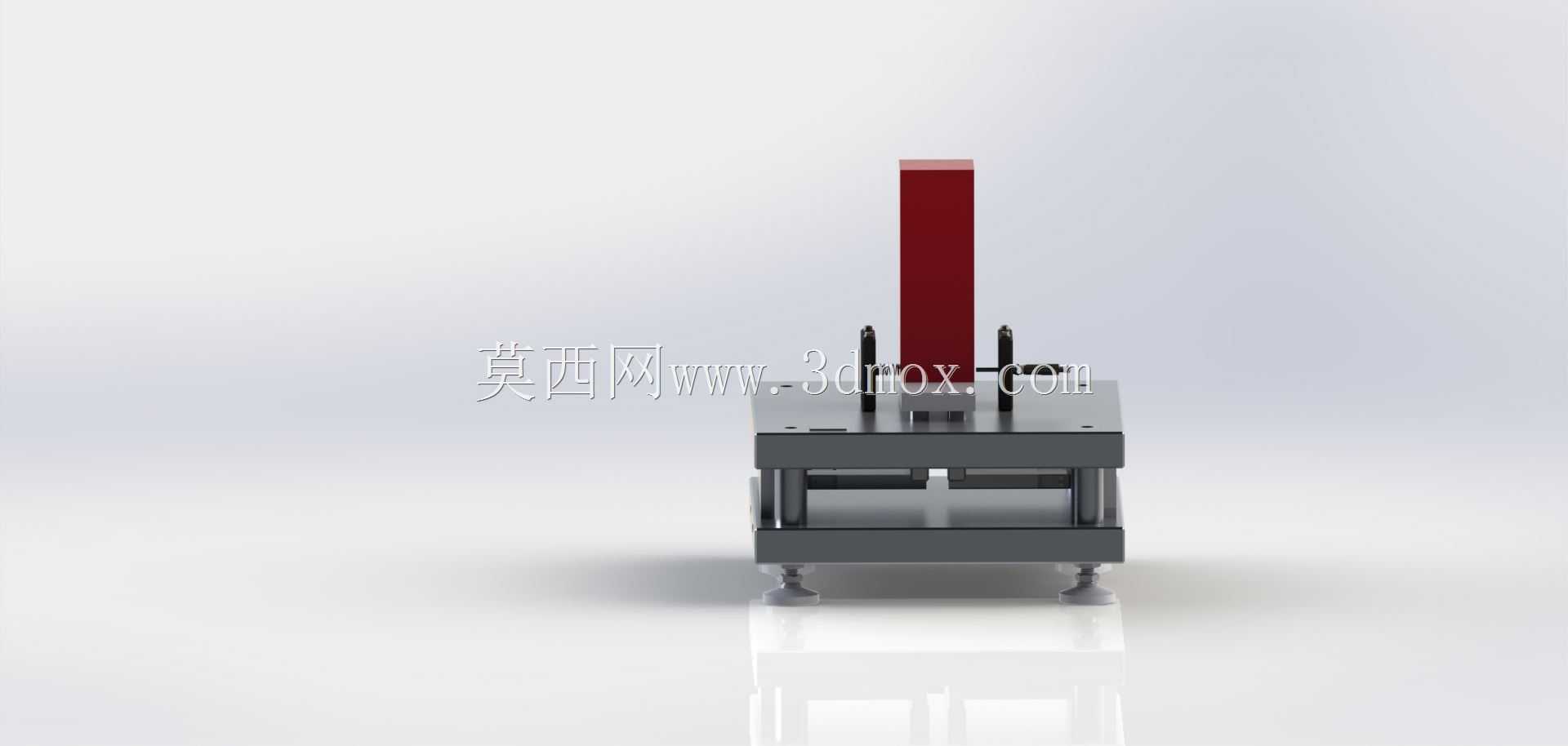

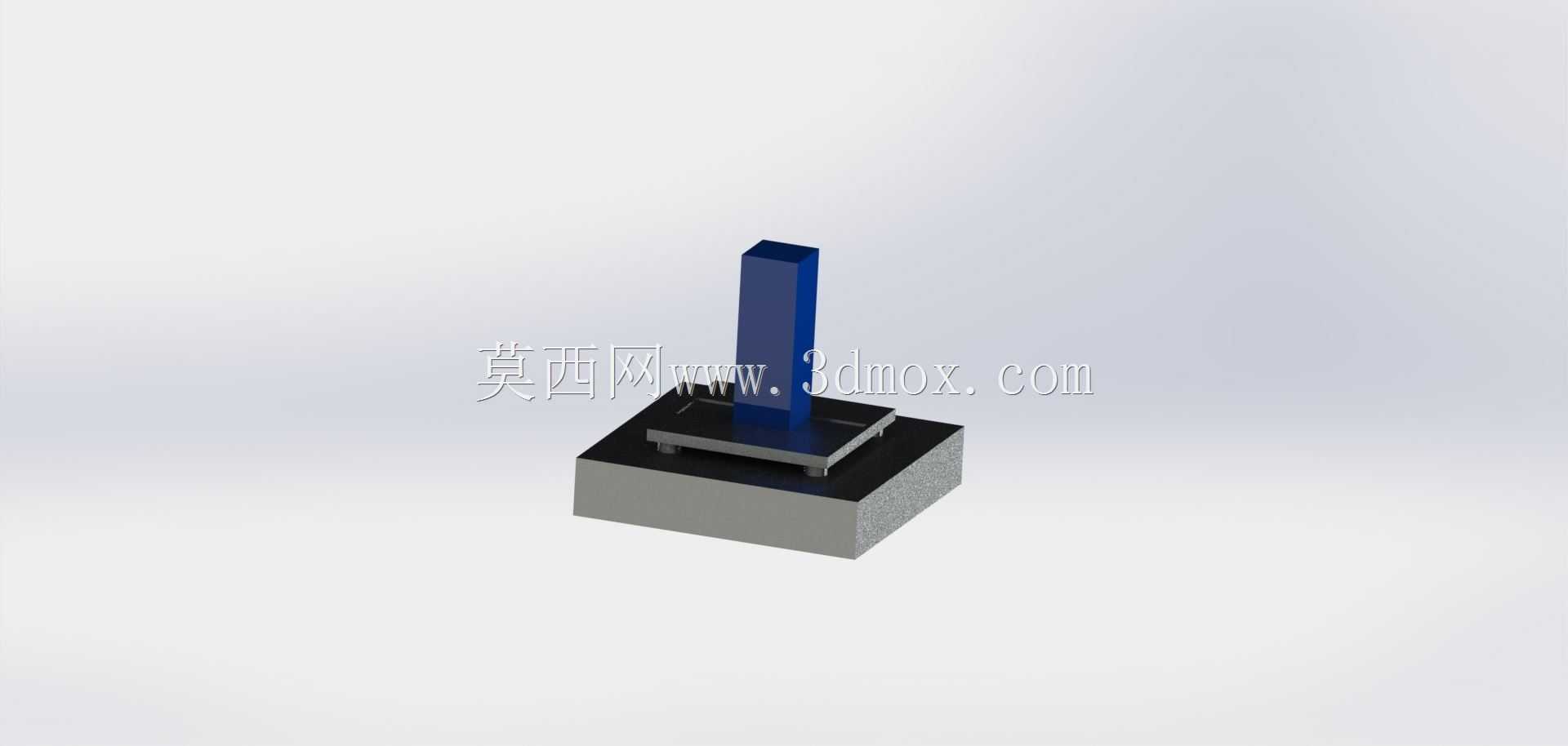

　　这套重心钻机结构主要面向微纳卫星地面测试环节的质心标定作业场景，在立方星总装完成后的质量特性测试工序中，承担高精度钻孔配平的核心功能，区别于常规工业钻孔设备，其作业对象是集成了星载传感器、姿控组件、通信模块的精密航天器件，对作业过程的同轴度、压装稳定性、微振动控制都有极高要求。从结构布局来看，设备采用双层板式承载框架设计，下层底板通过四个可调式真空吸盘与光学测试平台固定，每个支撑脚都带有细牙螺纹调节结构，可在安装时完成微米级的水平度校准，避免安装基面倾斜带来的钻孔垂直度误差，底板与上层承载板之间通过四根等高导向光轴连接，光轴配合直线轴承实现上层作业模块的无间隙垂直滑动，滑动行程控制在80mm范围内，

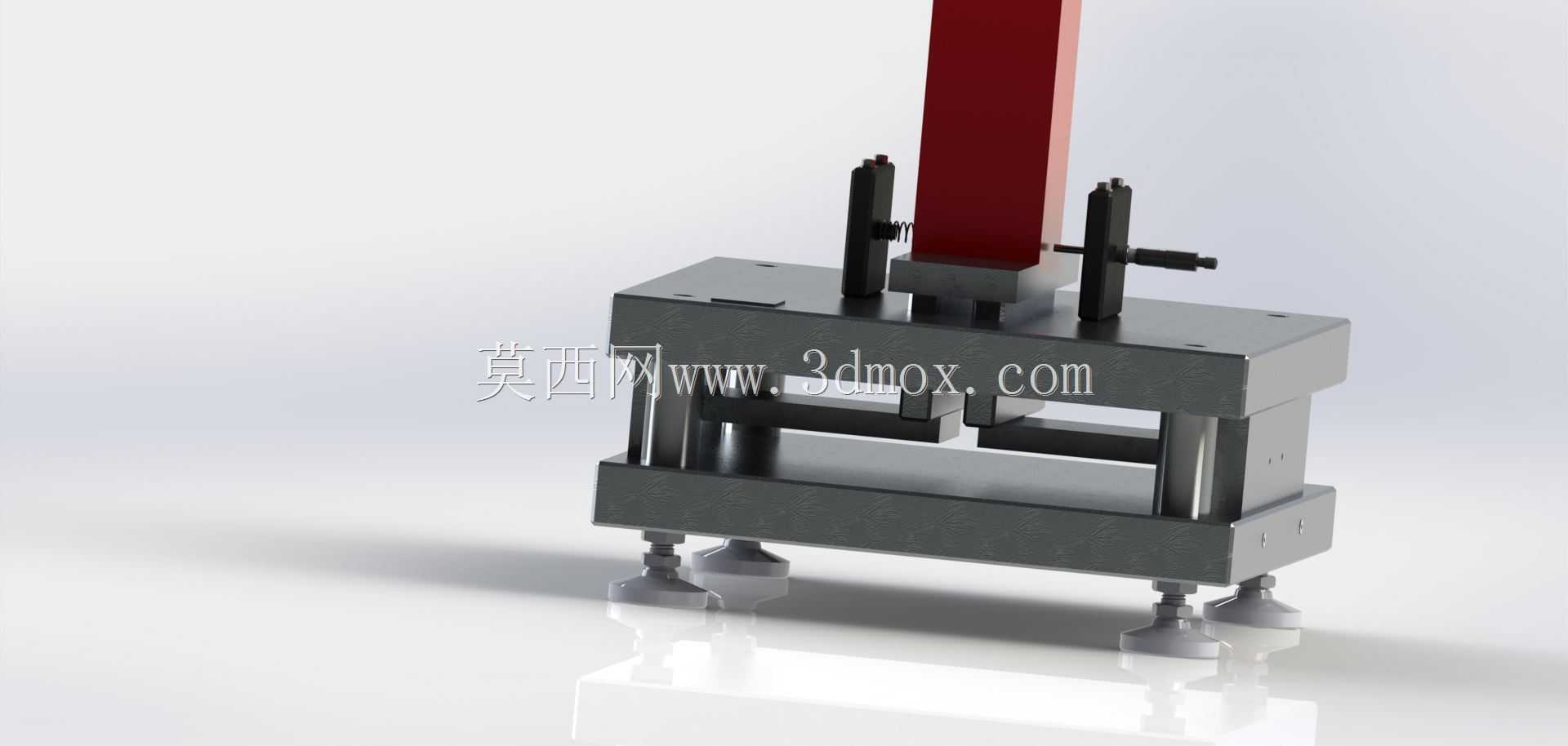

　　既满足不同规格立方星的装夹高度需求，也避免长行程带来的结构刚性衰减。上层作业模块的核心是对称布置的两组侧压夹紧组件，每个夹紧单元都带有横向微调螺杆与V型定位块，夹紧块接触面粘贴有2mm厚的聚氨酯缓冲垫，装夹时不会刮伤卫星壳体的阳极氧化表层，同时可以通过螺杆的进给量控制夹紧力，适配1U到3U标准立方星的外形尺寸边界，装夹完成后卫星的质心轴线与设备中心钻孔轴线的同轴度可控制在0.02mm以内。设备顶部的钻具导向座采用分体式抱紧结构，可适配不同直径的硬质合金钻头，导向座与上层承载板之间设置有碟形弹簧缓冲组，钻孔进给时可以提供恒定的进给力，避免人工施压过大导致的钻头崩断或者星内部件损伤，进给手柄带有刻度标识，每转进给量精确到0.05mm，

　　操作人员可以根据配平所需的去除材料重量精准控制钻孔深度。在实际测试作业中，这套设备需要配合质心测试转台使用，当转台检测出立方星的质心偏移量与偏移方向后，会将设备移动到对应钻孔位置，通过侧压组件完成卫星定位后，即可在指定位置完成精确钻孔去除冗余质量，整个钻孔过程的振动幅值控制在0.5g以内，不会对星载的MEMS传感器、微型飞轮等精密器件造成冲击损伤。设计过程中重点考量了结构的对称冗余，所有受力部件都采用中心对称布局，避免设备自身的质量偏心影响质心测试精度，框架材质选用6061-T6铝合金经硬质阳极氧化处理，在保证整体结构刚性的前提下控制设备自重，方便在测试平台上移动换位，所有连接螺丝都采用内六角圆柱头不锈钢螺丝，连接处设置有防松弹垫，

　　避免长期使用后的连接间隙影响作业精度。设备的安装边界充分适配标准光学测试平台的螺纹孔距，四个支撑脚的安装孔位对应平台25mm间距的M6螺纹孔阵列，无需额外制作转接板即可直接固定，整体外形尺寸控制在300mm×200mm×350mm范围内，不会占用过多测试平台空间，可与其他质心测试、转动惯量测试设备并排布置，完成卫星总装后的全流程质量特性测试工序。夹紧组件的微调螺杆采用细牙M4螺纹，螺距0.5mm，配合锁紧螺母可以在调整到位后完成位置锁死，避免钻孔过程中夹紧块移位导致的工件报废，钻具导向套内设置有排屑槽，钻孔产生的铝屑可以顺着排屑槽滑落到设备外侧的集屑槽内，不会进入导向光轴或者直线轴承内部造成运动卡滞，日常维护时仅需定期清理集屑槽并给光轴涂抹少量润滑脂即可，无需复杂的拆解保养。针对航天测试作业的洁净度要求，设备所有外露表面都做了无死角倒角处理，不存在容易积尘的缝隙结构，擦拭清洁时可以快速完成表面除尘，适配千级洁净测试车间的使用要求，不会因为设备自身产尘影响卫星总装的洁净度标准。
