M1规格6-0.35螺纹加工专用模具组件

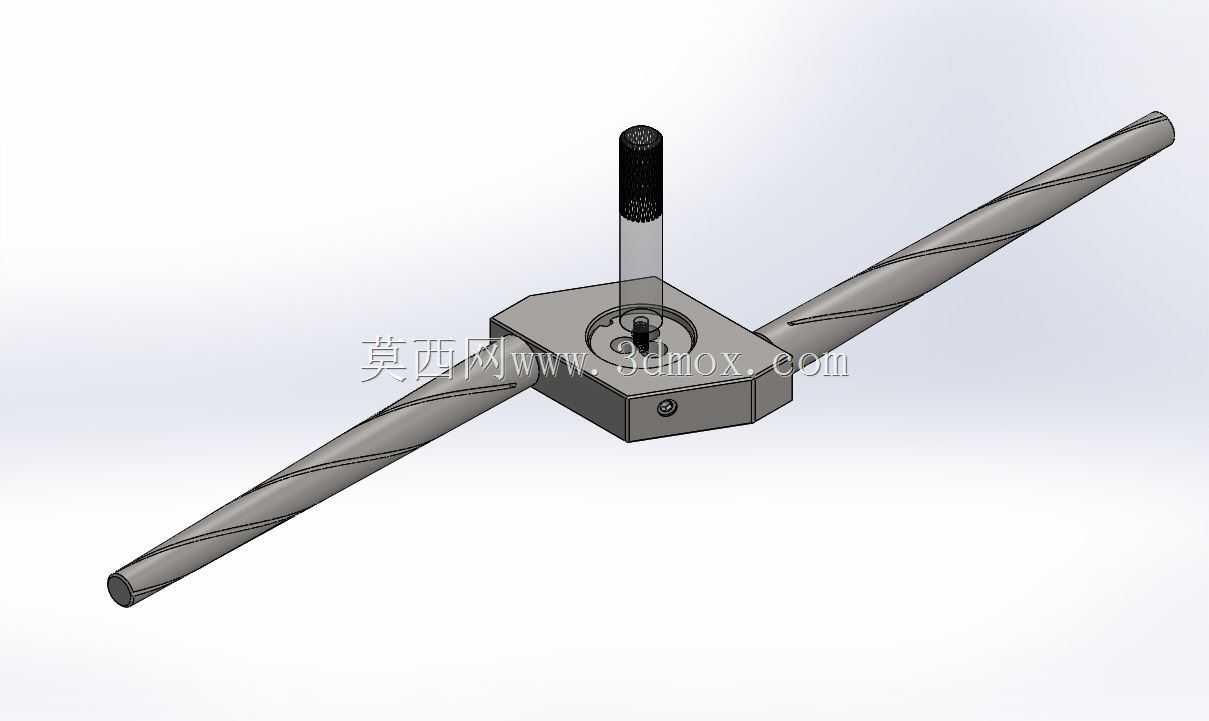

　　在小规格精密螺纹的批量加工场景里，M1×0.35这类超细牙螺纹的成型一直是工装设计的难点，尤其是针对薄壁、异形小零件的内螺纹加工，常规丝锥攻丝容易出现滑牙、断锥、牙型不全的问题，这套模具组件正是针对这类加工痛点设计的专用成型工装。从结构上看，组件采用对称双长手柄的力臂设计，手柄表面加工有螺旋防滑纹路，操作时无需额外加力杆，双手握持即可输出足够的成型扭矩，相比单手柄的螺纹工装，操作时的受力对称性更好，不会因为单侧施力导致螺纹中径偏移，尤其适合手工操作场景下的小批量精密零件加工，也可适配台式攻丝设备的装夹接口，作为机用成型工装使用。中间的模座采用方形一体式结构，安装基准面做了精磨处理，平面度控制在0.02mm以内，

　　可直接固定在通用工装台的T型槽上，也可通过侧面的紧定螺钉快速调整装夹高度，适配不同厚度的待加工零件。模座中心的成型腔做了分层设计，入口处做了120度导向倒角，避免零件装夹时刮伤牙型，型腔内部的定位台阶与待加工零件的外轮廓做了间隙配合，单边间隙控制在0.01mm以内，保证加工时零件不会出现径向窜动。上方的成型压头采用滚花防滑头部设计，压头与模座的配合段做了高精度间隙配合，同轴度公差控制在Φ0.008mm以内，压头工作端的螺纹牙型经过精密磨削，牙型角误差控制在±5分以内，保证成型后的螺纹通止规检测合格率稳定在99%以上。设计过程中优先考虑了操作的便捷性与工装的耐用性，双长手柄的长度经过力学测算，在普通人手的正常握力下，

　　输出的扭矩刚好匹配M1×0.35螺纹成型所需的扭矩上限，不会因为施力过大导致螺纹烂牙，也不会因为力臂不足导致成型不到位。模座与压头的材质选用合金工具钢，经过淬火处理后硬度达到HRC58-62，表面做了发黑防锈处理，日常使用中无需频繁涂油保养，使用寿命相比普通碳钢工装提升3倍以上。安装边界上，模座的方形轮廓尺寸为40mm×40mm，总高度（不含压头抬起高度）为25mm，双手柄展开后的总宽度为240mm，安装时仅需要在工作台面预留60mm×60mm的安装空间即可，不会占用过多的台位面积，适合小型加工工位、精密装配线的旁侧工装配置。实际使用场景中，这套工装可覆盖电子元器件、精密仪器、钟表零件上的M1×0.35内螺纹成型工序，

　　相比传统的丝锥攻丝工艺，成型效率提升40%以上，且不会出现断锥卡在零件内部导致零件报废的问题，对于铜、铝、工程塑料等易加工材质的小螺纹加工适配性极佳。压头与模座采用可拆分设计，当牙型出现磨损后，仅需要更换对应的成型压头即可，无需更换整个模座，后期维护成本仅为整体式工装的20%。手柄与模座的连接采用过盈配合加销钉固定的方式，长期使用不会出现手柄松动、晃量的问题，操作时的力反馈清晰，操作人员可通过手感直接判断螺纹是否成型到位，无需额外的扭矩检测装置。在针对传感器类小型金属壳体的螺纹加工场景中，这套工装可直接固定在传感器装配工位旁，操作人员完成壳体预装后即可直接进行螺纹成型，无需周转到专门的攻丝工位，减少了零件周转过程中的磕碰损伤风险，也缩短了单零件的加工节拍。模座侧面的紧定螺钉除了固定安装高度外，还可适配不同厚度的定位垫片，当待加工零件的基准面高度出现小幅变化时，仅需要更换对应厚度的垫片即可快速调整，无需重新加工模座，适配性更强。成型压头的尾部做了加长导向段，在压入模座的过程中全程有导向约束，不会出现压头偏斜导致的牙型错位问题，即使是没有丰富操作经验的新员工，经过简单培训后也可加工出合格的螺纹，降低了对操作人员的技能要求。
