硬盘加工定向钻机模块组件结构

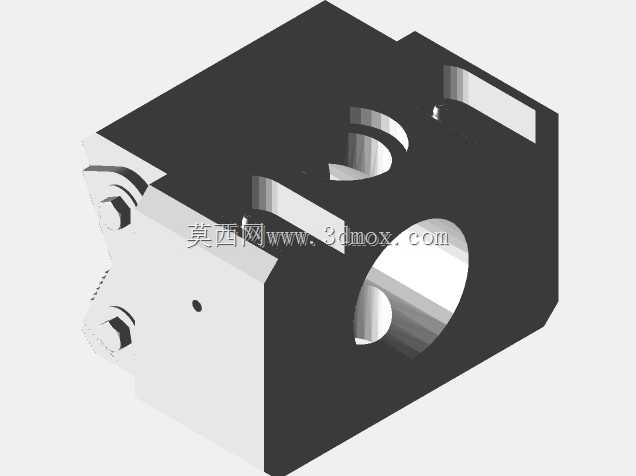

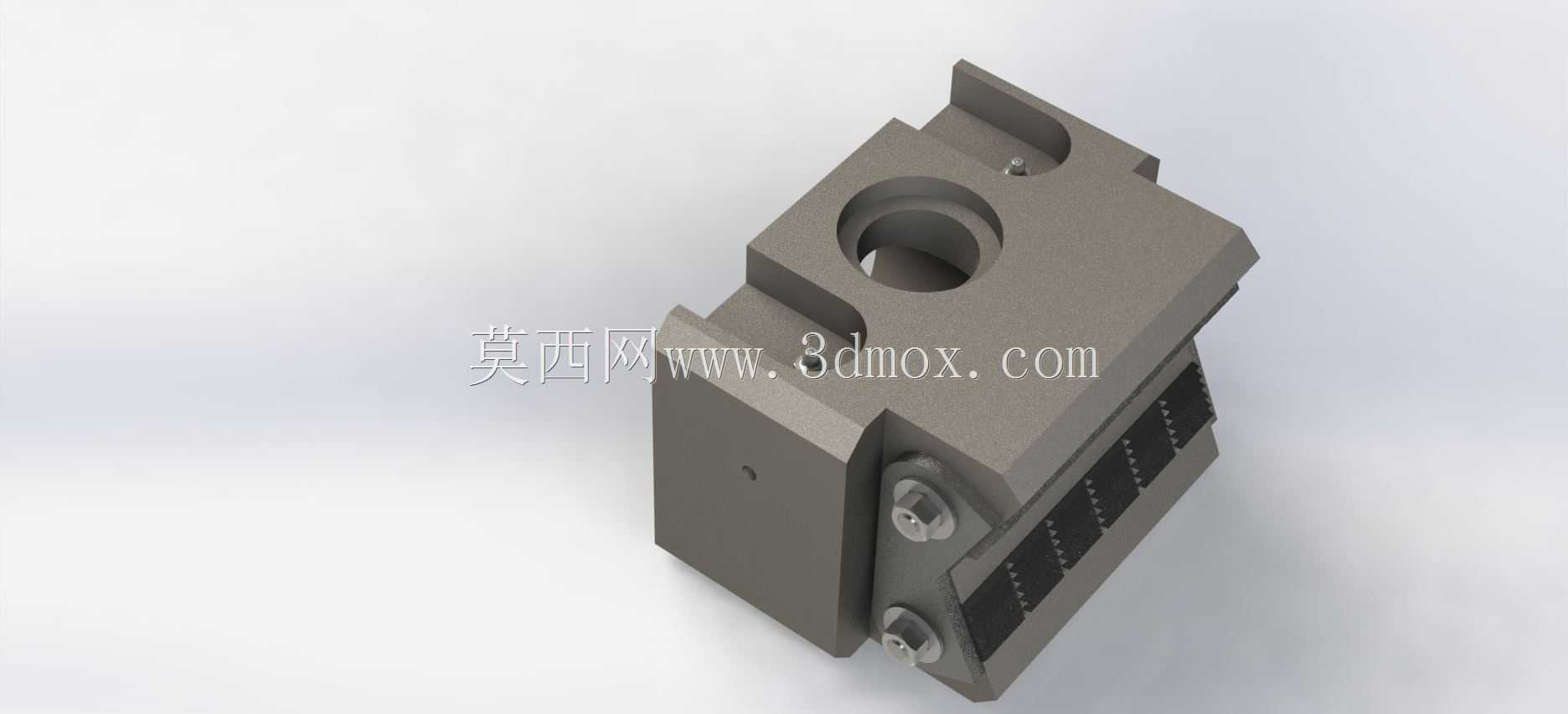

　　该组件属于硬盘精密加工工序中的定向钻削执行模块，主要应用于硬盘盘片安装基座、磁头臂固定位的高精度孔系加工场景，在硬盘量产的精密机加工环节中，承担着垂直进给、定向导向、刀具夹持的核心功能，是硬盘零部件加工专机上直接完成钻削作业的终端执行单元。从结构设计逻辑来看，整个模块采用一体化基座承载的布局思路，主体基座选用高刚性铸铁材质加工而成，基座上部开设的大直径通孔为钻杆主轴的穿装通道，孔壁预留的环形槽位用于安装密封件与导向衬套，可在钻杆高速旋转进给时提供稳定的径向支撑，避免长径比偏大的微型钻头出现摆振偏斜，保障0.1mm级微孔的加工位置度公差控制在0.005mm以内。基座侧面的阶梯式安装面为快换式钻套的固定位，

　　通过两颗内六角锁紧螺钉实现钻套的压紧固定，这种设计可根据不同加工孔径的需求快速更换对应规格的钻套，无需拆解整个模块主体，大幅缩短产线换型调试的时间。模块下部集成的黑色硬质导向块采用耐磨工程陶瓷材质，加工时可直接贴合硬盘工件的基准面，为钻削进给提供Z向定位基准，导向块上开设的排屑槽可将钻削产生的细微铝屑沿槽道导出加工区域，避免切屑刮伤硬盘工件的高精度加工表面。从安装边界来看，模块整体为方块式紧凑结构，上部的弧形缺口为设备主轴避让位，可适配市面上主流的硬盘加工专机主轴安装间距，基座背部的T型槽结构可直接卡入设备滑台的安装导轨，通过侧面的顶紧螺钉即可完成模块的位置固定，无需额外设计转接安装板，降低了专机集成的设计成本。在实际应用场景中，

　　该模块可适配0.1mm-3mm直径的微型钻头加工需求，进给行程范围内的导向精度可满足硬盘零部件微米级的孔位加工要求，相比通用钻削动力头，其结构更紧凑，占用安装空间更小，可在同一加工滑台上并排安装多组该模块，同时完成多个孔位的同步钻削加工，大幅提升硬盘零部件的加工效率。设计过程中充分考虑了钻削过程的排屑与散热需求，基座内部预留的微型气道可接入高压冷却气，在钻削作业时将冷却气直接输送到钻头切削部位，既可以起到冷却钻头延长刀具寿命的作用，也可以通过高压气流将切屑吹离加工区域，避免切屑堆积造成的孔径超差、钻头崩断问题。模块上的所有连接螺钉均采用内六角沉头设计，安装后螺钉头部不超出基座安装平面，避免模块在滑台移动时与周边防护结构、送料机构产生运动干涉，所有锐边均做了0.2mm的倒角处理，既可以消除加工应力集中问题，也能避免装配调试过程中划伤操作人员。
