工业高清视觉摄像采集模块结构设计

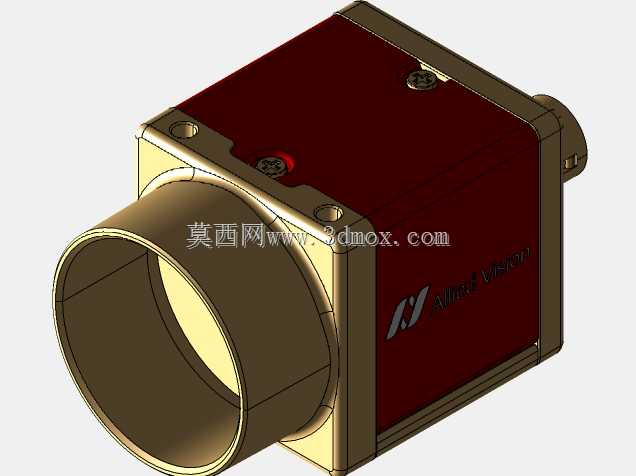

　　在机器视觉检测工位的布局设计中，这类紧凑型摄像采集模块的选型与安装适配，是整套视觉系统能否稳定运行的核心前提。不同于消费级摄像设备，该模块从结构设计之初就完全围绕工业现场的严苛使用场景展开，外壳采用拼接式硬质金属结构，主体腔体做了密封处理，能够适配车间内多尘、存在轻度油污的作业环境，避免细微杂质进入腔体内部影响成像元件的正常工作。前端的镜头接口采用标准C/CS安装接口设计，接口端面做了高精度的同轴度公差控制，能够适配不同焦距的工业镜头，不管是近距离的工件缺陷检测，还是中距离的产品定位扫码，都可以通过更换镜头匹配对应的视场与工作距离，接口周边预留的三个沉头安装孔，可直接搭配镜头接圈或者滤光片固定环，不需要额外做转接结构，减少了安装环节的累计误差。模块主体的方形外壳侧边预留了标准的安装螺孔，支持侧装、正装、倒装多种安装方式，能够适配不同设备的安装空间，不管是集成在自动化流水线的检测工位、装配工位的定位机构，还是独立的视觉检测试验台，都可以通过标准紧固件完成固定，不需要额外设计复杂的安装支架。外壳侧面的信号与供电接口采用侧向引出设计，在紧凑安装空间内不会和镜头、周边机构产生干涉，接口做了防松结构设计，设备运行过程中产生的持续振动不会导致接线松脱，保障信号传输的稳定性。从结构设计思路来看，该模块在有限的外形尺寸内完成了成像电路板、感光元件、供电模块、信号处理单元的合理布局，腔体内部做了分层隔挡设计，避免不同电路单元之间产生信号干扰，

　　外壳的金属材质同时承担了散热与电磁屏蔽的作用，长时间连续工作时，设备产生的热量可以通过金属外壳快速散出，不需要额外加装散热风扇，既减少了设备体积，也避免了风扇运转带来的振动影响成像清晰度，同时金属外壳能够屏蔽车间内变频器、伺服电机等设备产生的电磁干扰，保障图像传输过程中不会出现丢帧、噪点过多的问题。在实际生产场景中，这类模块可覆盖的应用范围十分广泛，在3C电子制造环节，可用于PCB板的元件焊接缺陷检测、产品组装定位、字符条码识别；在汽车零部件生产环节，可用于零件尺寸测量、表面瑕疵检测、装配到位检测；在物流分拣环节，可配合条码识别系统完成快递面单信息采集、包裹体积测量；在食品医药生产环节，可用于包装完整性检测、喷码信息识别、异物检测。

　　设计这类三维结构时，需要重点关注几个核心边界尺寸：首先是镜头接口的端面到模块尾部的整体深度，这个尺寸决定了安装时需要预留的轴向空间，避免镜头安装后和后方的走线、机构产生碰撞；其次是外壳上安装孔的孔位间距与螺纹规格，要和行业通用的安装支架标准匹配，降低用户的适配成本；另外还要关注接口的伸出长度与位置，确保接线后线缆的弯曲半径满足要求，不会因为线缆弯折过度导致接触不良。模块顶部预留的状态指示灯开孔，能够直观反馈设备的供电、连接、触发状态，现场调试人员不需要连接软件就可以快速判断设备的运行状态，减少现场排查故障的时间。外壳的拼接缝隙做了错位止口设计，既提升了整体结构的刚性，也能阻挡大部分飞溅的切削液、灰尘进入设备内部，

　　适配多数普通工业场景的防护需求，不需要额外加装防护外壳就可以直接使用。从建模细节来看，该模型还原了真实产品的所有装配特征，包括外壳的固定螺丝位置、接口的外形尺寸、安装孔的沉头深度、镜头接口的螺纹退刀槽，在做设备整体装配仿真时，可以直接导入模型进行干涉检查，提前预判安装过程中可能出现的空间冲突，不需要反复测量实物尺寸调整设计，能够大幅缩短视觉系统的结构设计周期。在做安装结构设计时，还需要考虑模块的重心位置，安装固定点的布局要让重心落在安装面的支撑范围内，避免设备长时间运行后因为振动导致固定松动，出现成像位置偏移的问题，该模块的重心靠近镜头接口一侧，设计安装支架时需要在接口侧做对应的支撑结构，保障长期运行的稳定性。
