单框架式木质激光陀螺结构设计方案

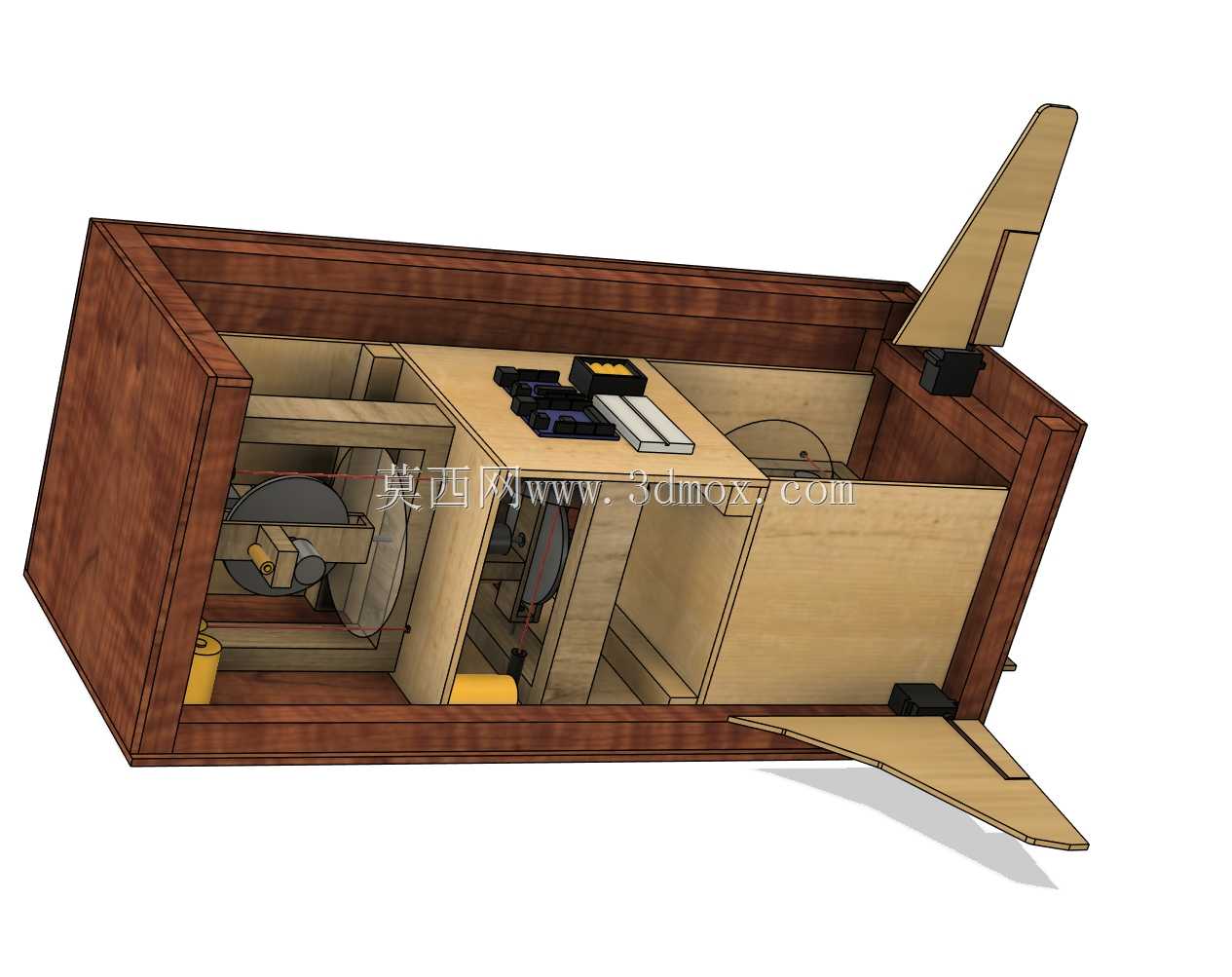

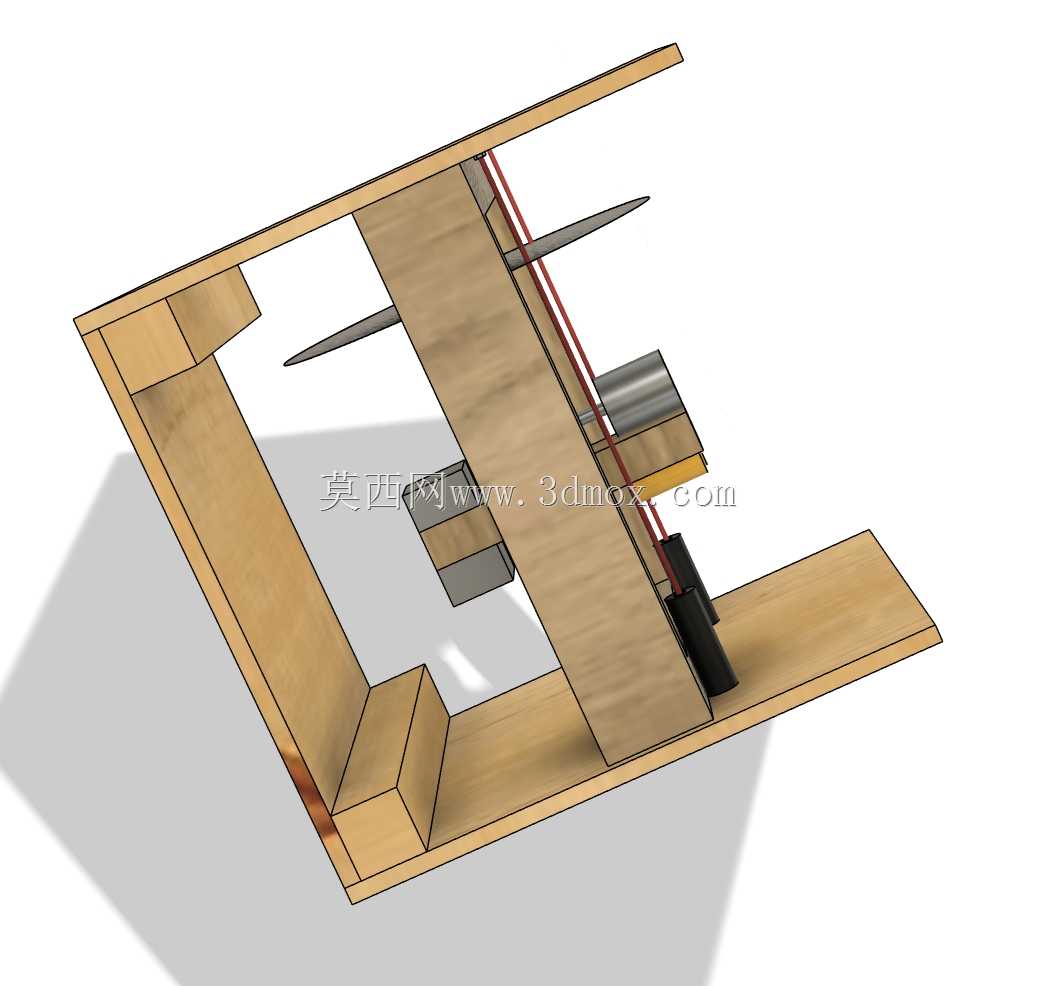

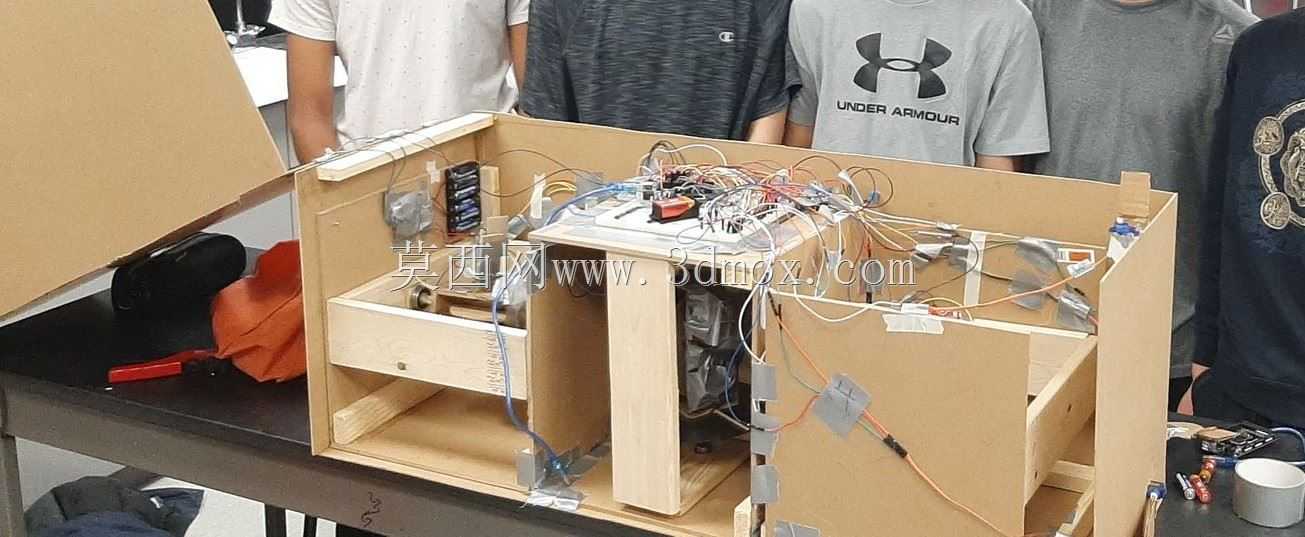

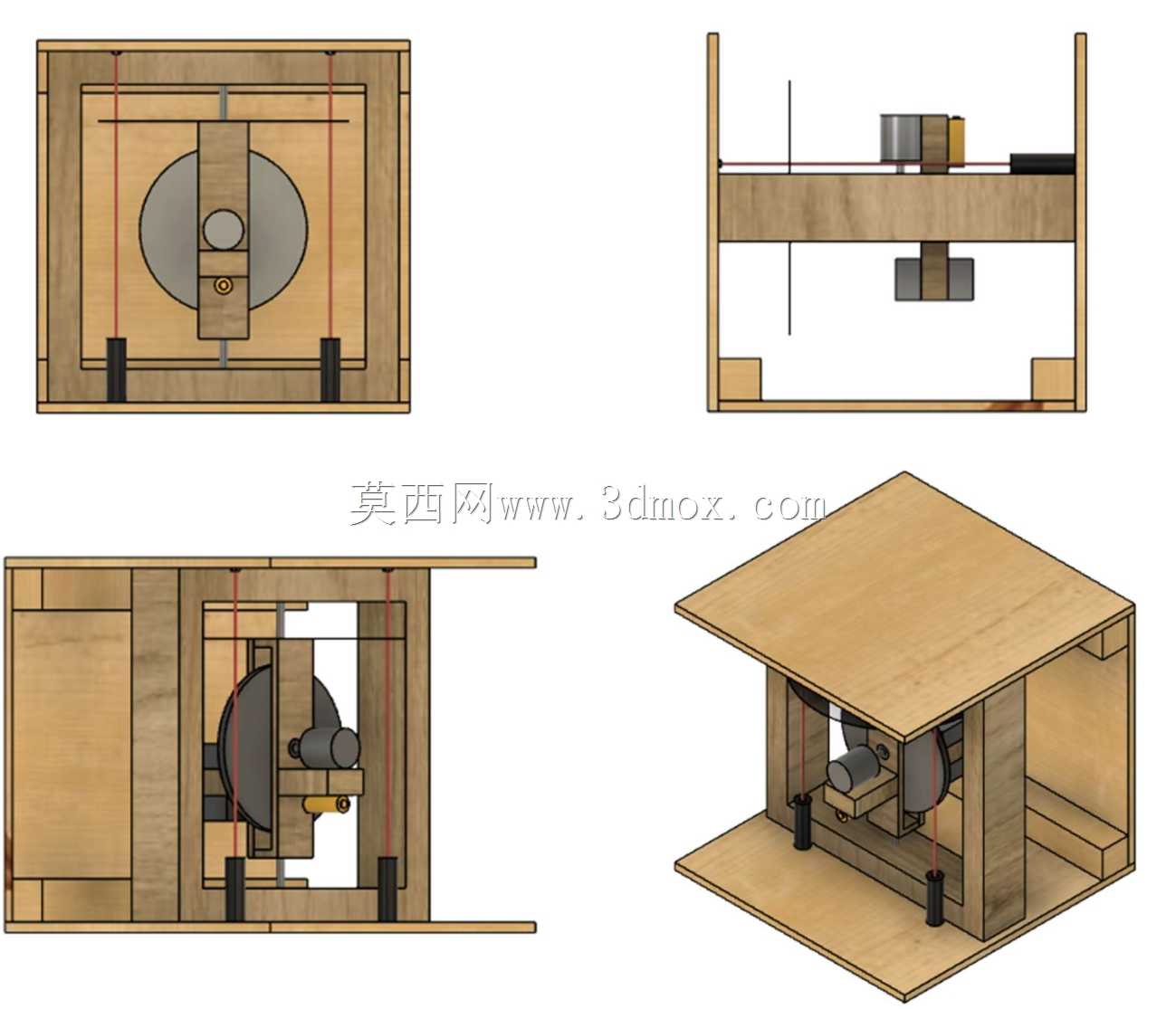

　　该结构面向惯性测量场景下的角速率检测需求搭建，核心依托陀螺定轴性的物理原理实现角运动感知，可适配物理实验演示、小型惯性传感原理验证类场景，区别于高精度商用激光陀螺的复杂光路与精密加工结构，该方案采用易加工的木质材料搭建主体支撑框架，大幅降低原理验证阶段的加工成本与组装门槛，适合教学演示、科创项目原型搭建类场景使用。整体结构采用单框架支撑布局，主体承载框架由多块木质板材拼接组成，框架上下设置同轴的支撑定位点位，为旋转组件提供稳定的回转支撑，框架的安装基准面为底部的整幅木质平板，可直接放置于水平实验台面上使用，无需额外设计专用安装基座，底部平板的边界尺寸预留了足够的操作空间，方便调试阶段调整各组件的相对位置，

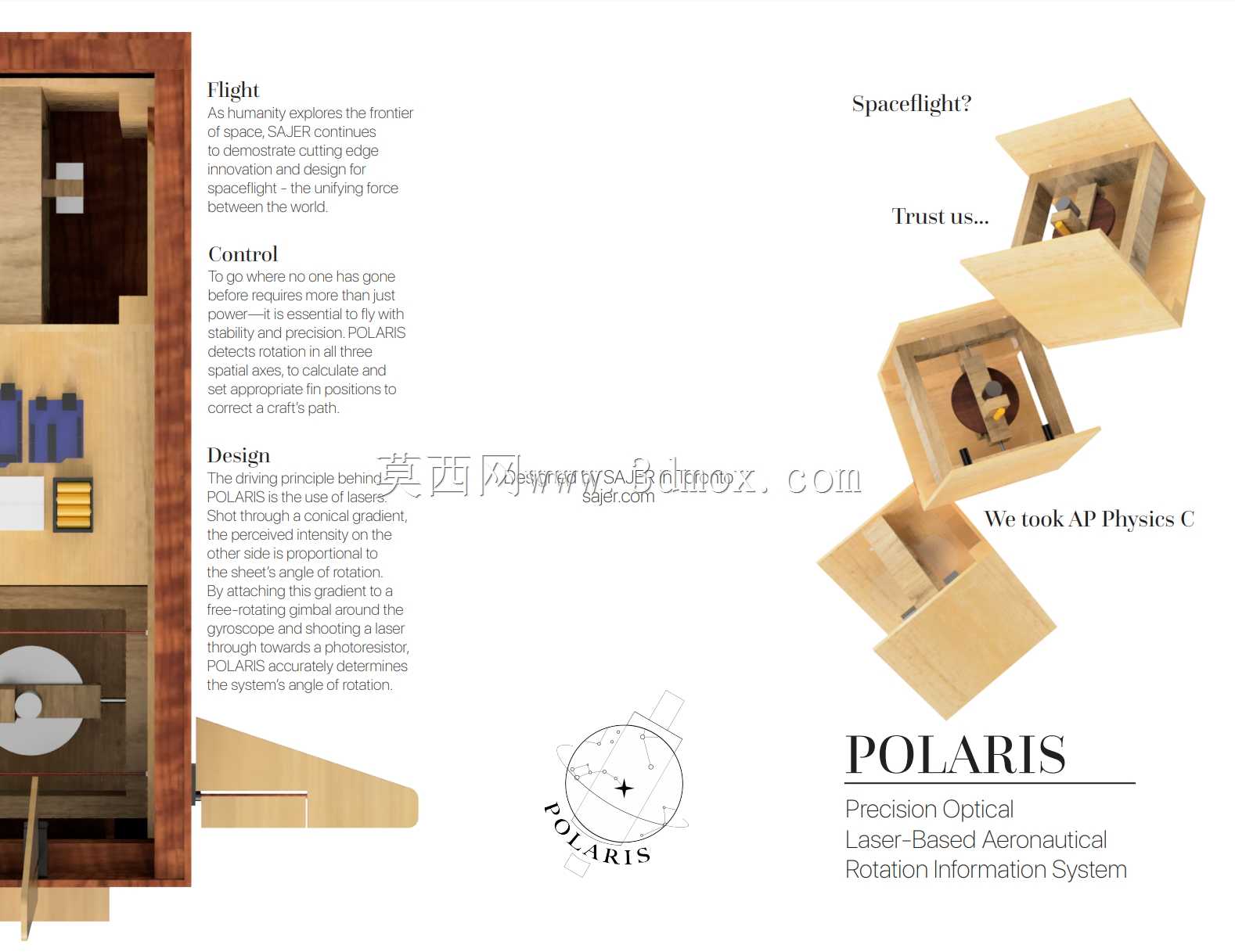

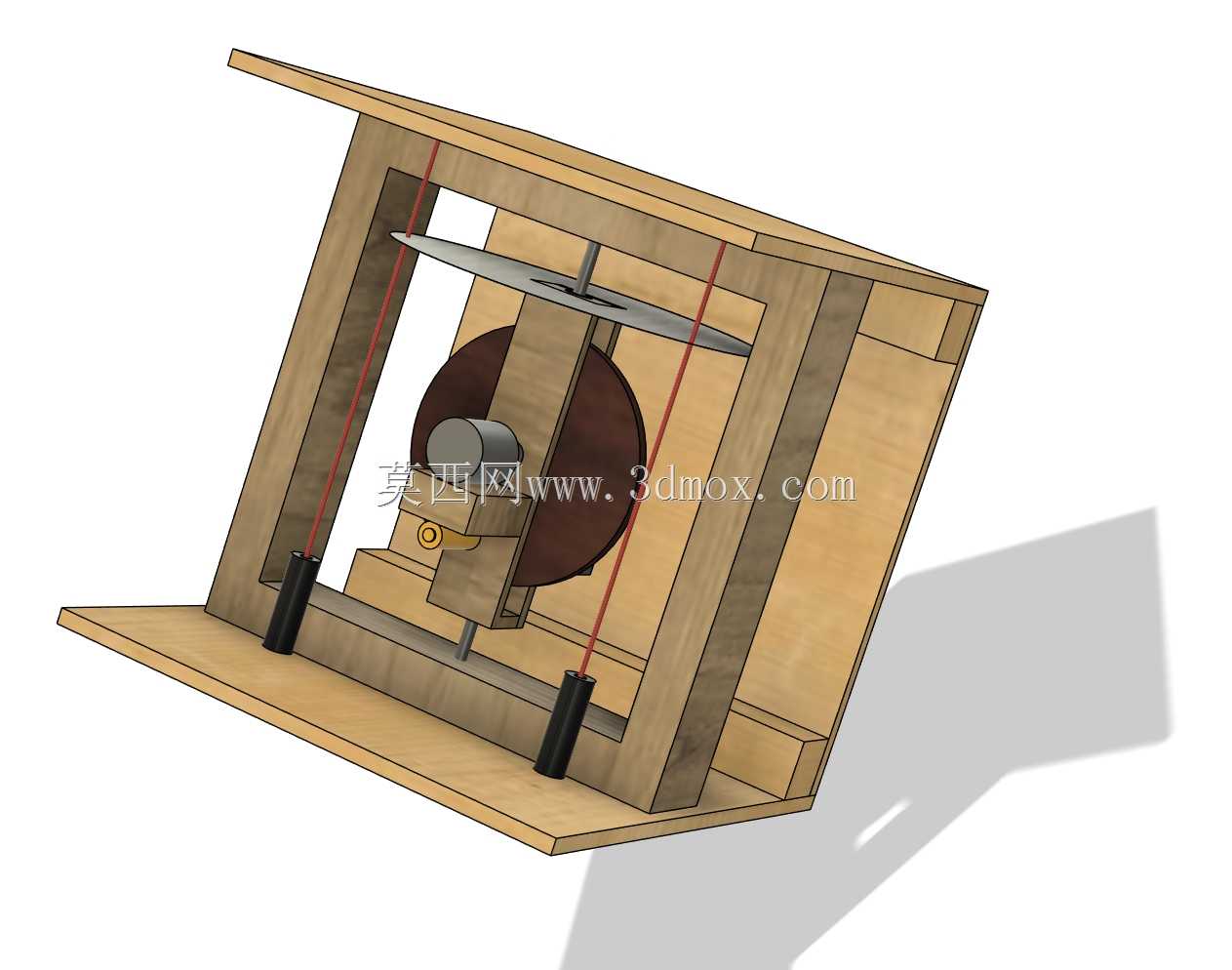

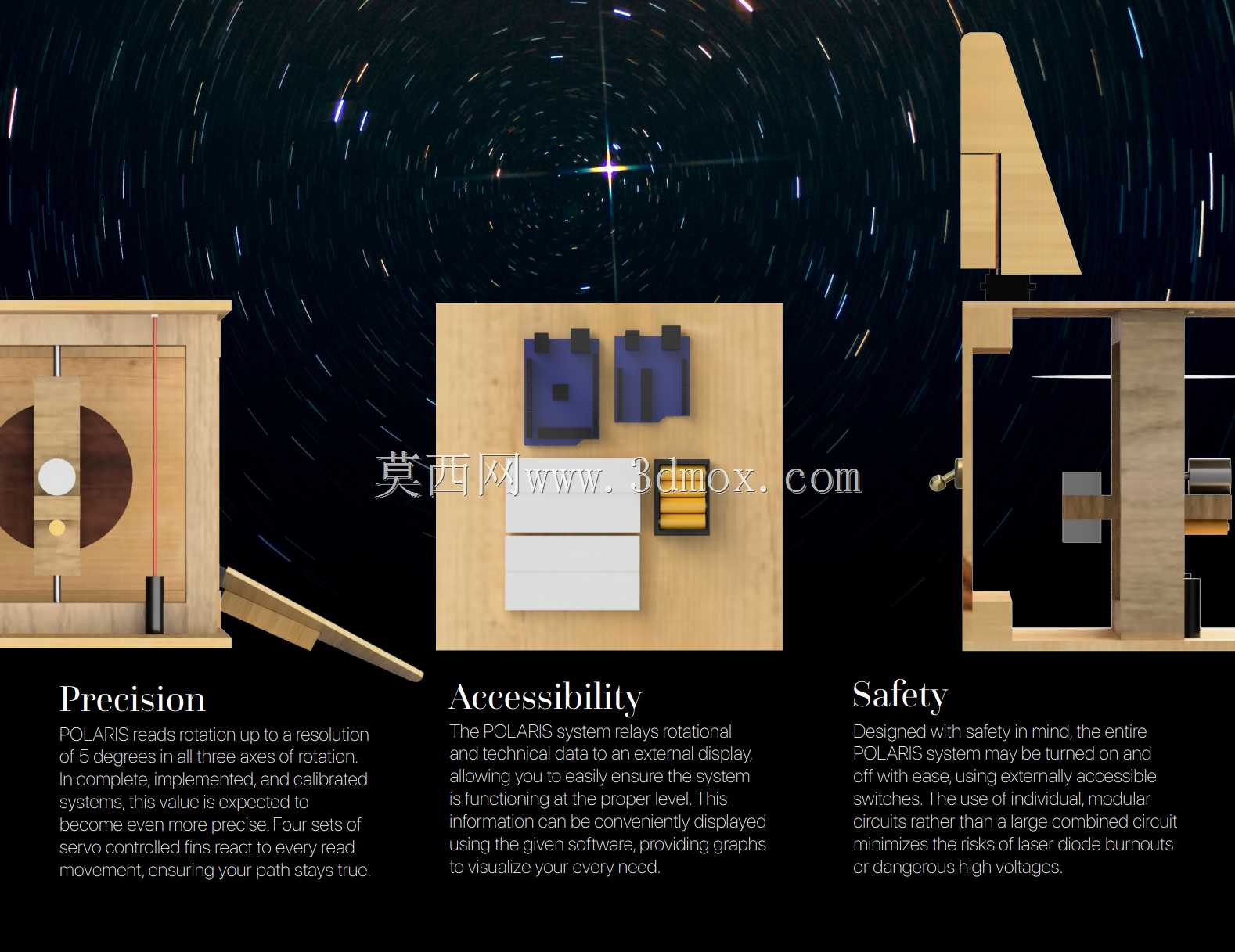

　　也可通过常规紧固件将整体结构固定在实验台架上，避免高速旋转过程中出现结构移位。核心旋转组件为中心布置的木质圆盘，圆盘中心与回转轴刚性连接，回转轴两端通过低阻支撑结构定位在框架上下横梁的中心位置，确保圆盘旋转过程中回转轴线的同轴度，减少转动过程中的摩擦阻力与径向窜动；动力组件布置在圆盘一侧，通过传动结构带动圆盘达到额定转速，当圆盘高速旋转时即可依托陀螺效应保持回转轴线的空间指向稳定，为角运动检测提供稳定的参考基准。角运动检测单元采用激光发射与光电传感配对的方案，激光发射端固定在框架侧方的立柱位置，发射的激光束对准圆盘侧方的半透明梯度刻度区域，光电传感器布置在激光光路的对应接收位置，当整体结构随承载基座发生角偏转时，

　　高速旋转的陀螺组件保持轴线指向不变，框架与陀螺组件之间产生相对角位移，激光束照射到刻度区域的位置随之发生偏移，光电传感器接收到的光强信号产生对应变化，通过对该信号的采集解析即可换算得到基座转动的角速率与角位移数据。结构设计阶段充分考虑了原型验证阶段的调试便利性，框架上的各组件安装位置均预留了长条形调节槽，可根据实际调试情况调整激光发射端、光电传感器、动力组件的安装位置，确保激光光路精准对准刻度区域、动力组件与旋转圆盘的传动配合顺畅；供电单元采用独立模块化布置，可直接放置在框架底部平板的空余区域，无需额外设计走线槽位，原型阶段的连接导线可通过框架边角的定位柱做简单绑扎固定，避免导线干涉旋转组件的正常运转。整套结构的核心功能逻辑清晰，

　　通过简化的结构设计复现了激光陀螺的核心检测原理，没有采用商用器件的高精度加工零件与复杂密封结构，所有支撑结构件均可通过常规的木质切割加工完成，零件加工精度要求低，组装过程不需要专用工装设备，仅需常规的紧固件即可完成整体装配；结构的安装边界没有额外的外凸干涉部件，所有功能组件均布置在底部平板的轮廓范围以内，放置在常规实验台面上不会与周边实验设备产生空间干涉，调试过程中可直接通过手动施加偏转力矩验证检测功能，不需要复杂的测试台架辅助。需要注意的是该结构为原理验证原型，木质框架的结构刚度有限，仅适配低转速、小载荷的演示验证场景，无法满足高精度惯性测量的精度要求，若要提升检测精度，可在现有结构布局基础上更换更高刚度的框架材料、提升回转轴的支撑精度、优化刻度区域的分度精度，同时增加信号处理电路对传感数据做滤波校准，即可进一步提升角运动检测的精度表现。
