罗马军团短剑美因茨格拉迪斯结构设计

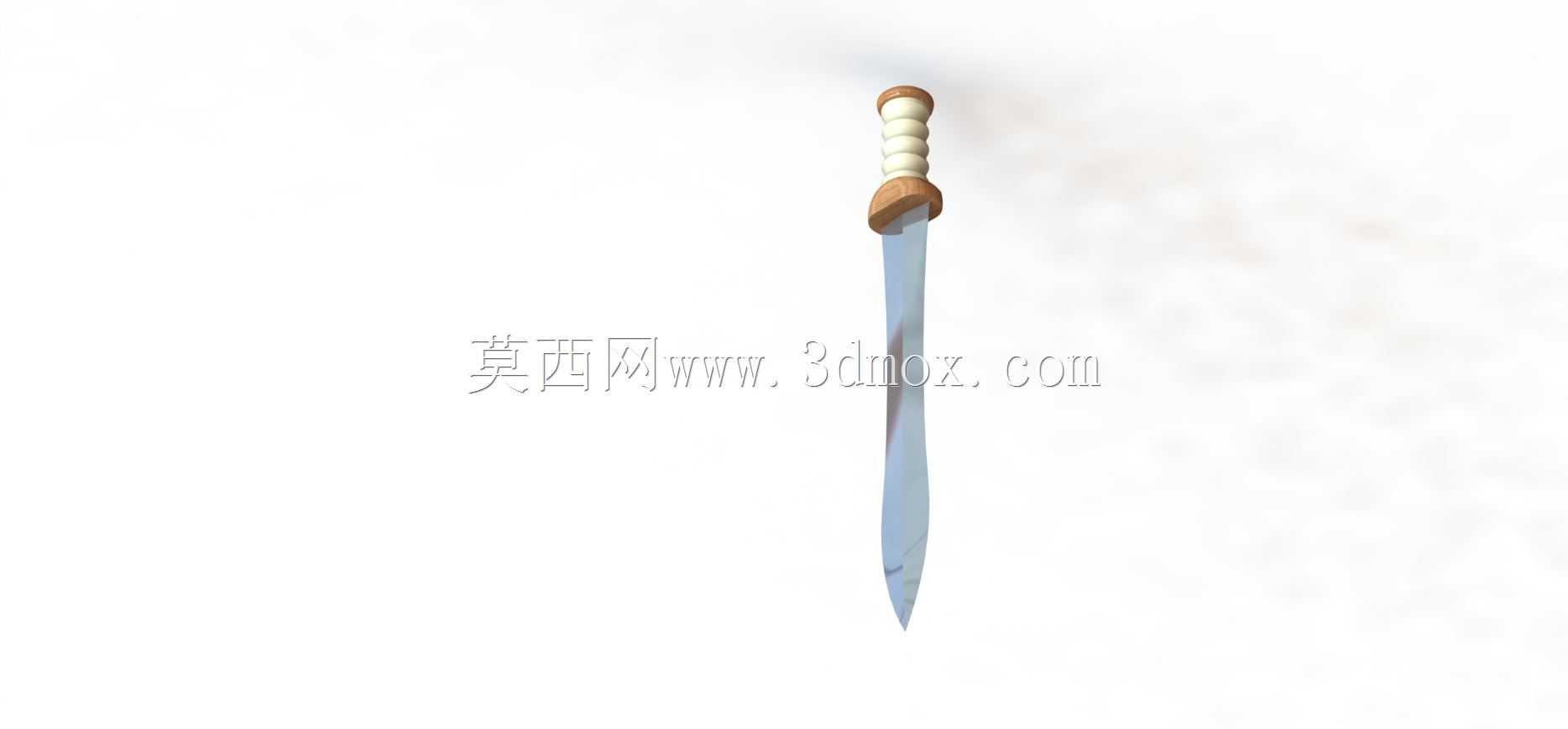

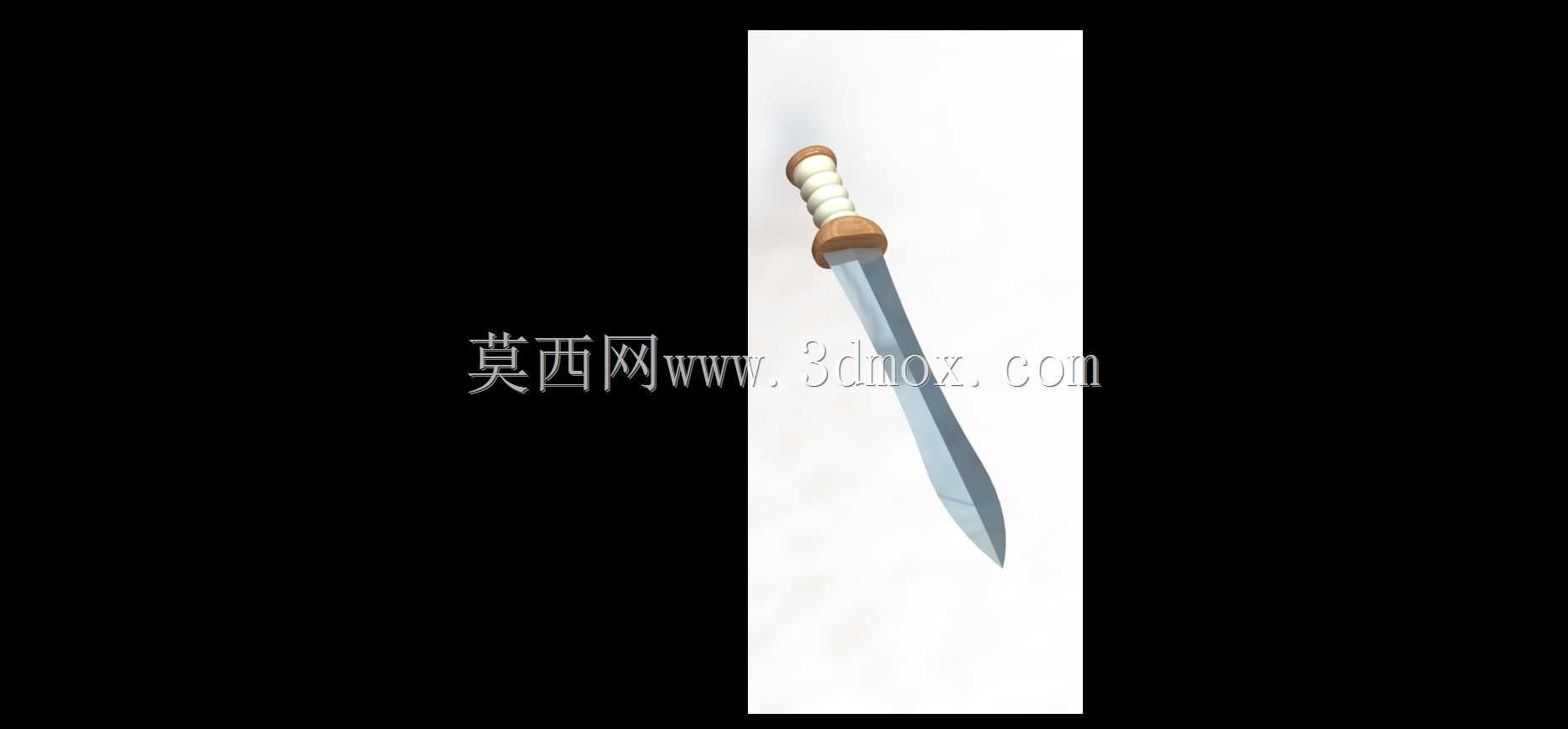

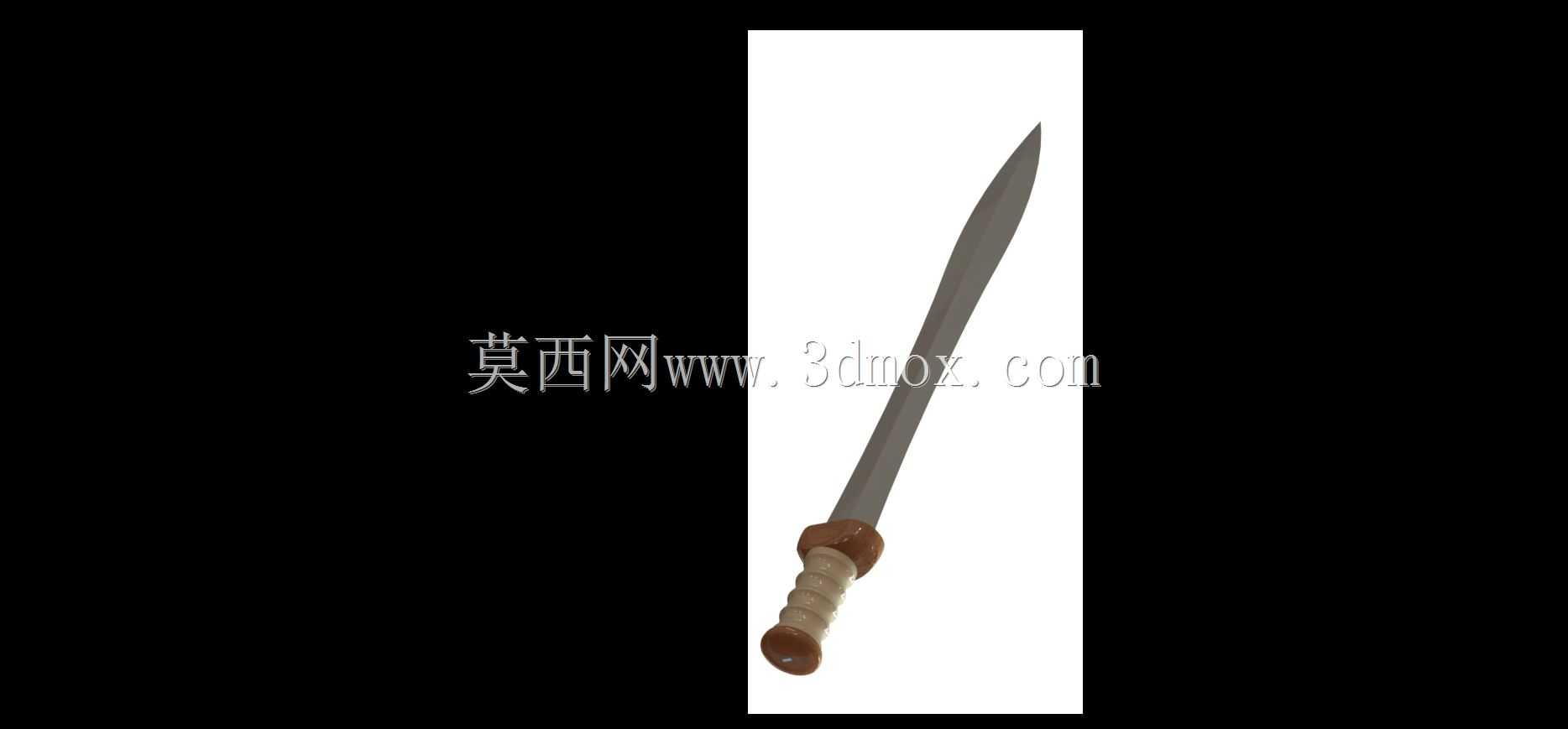

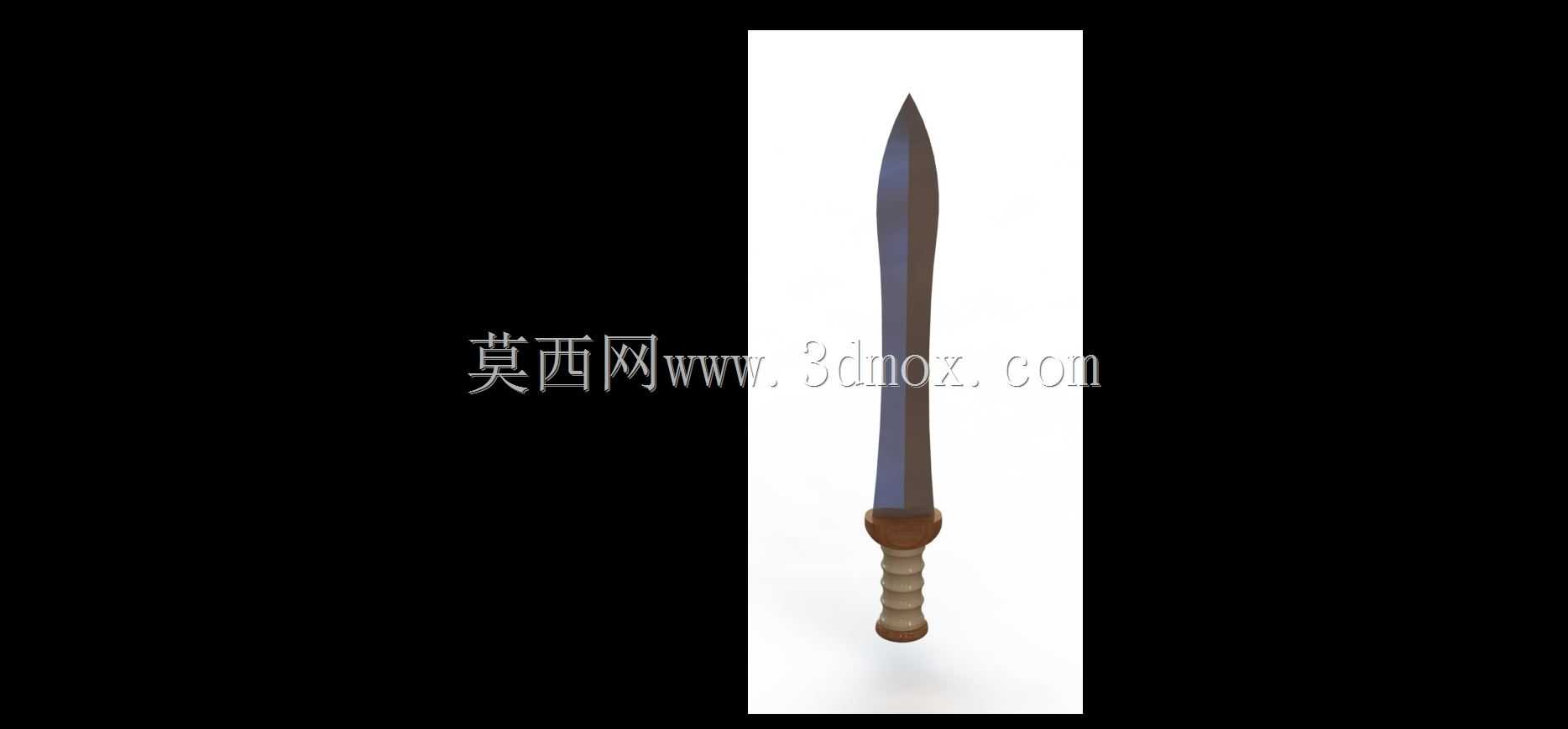

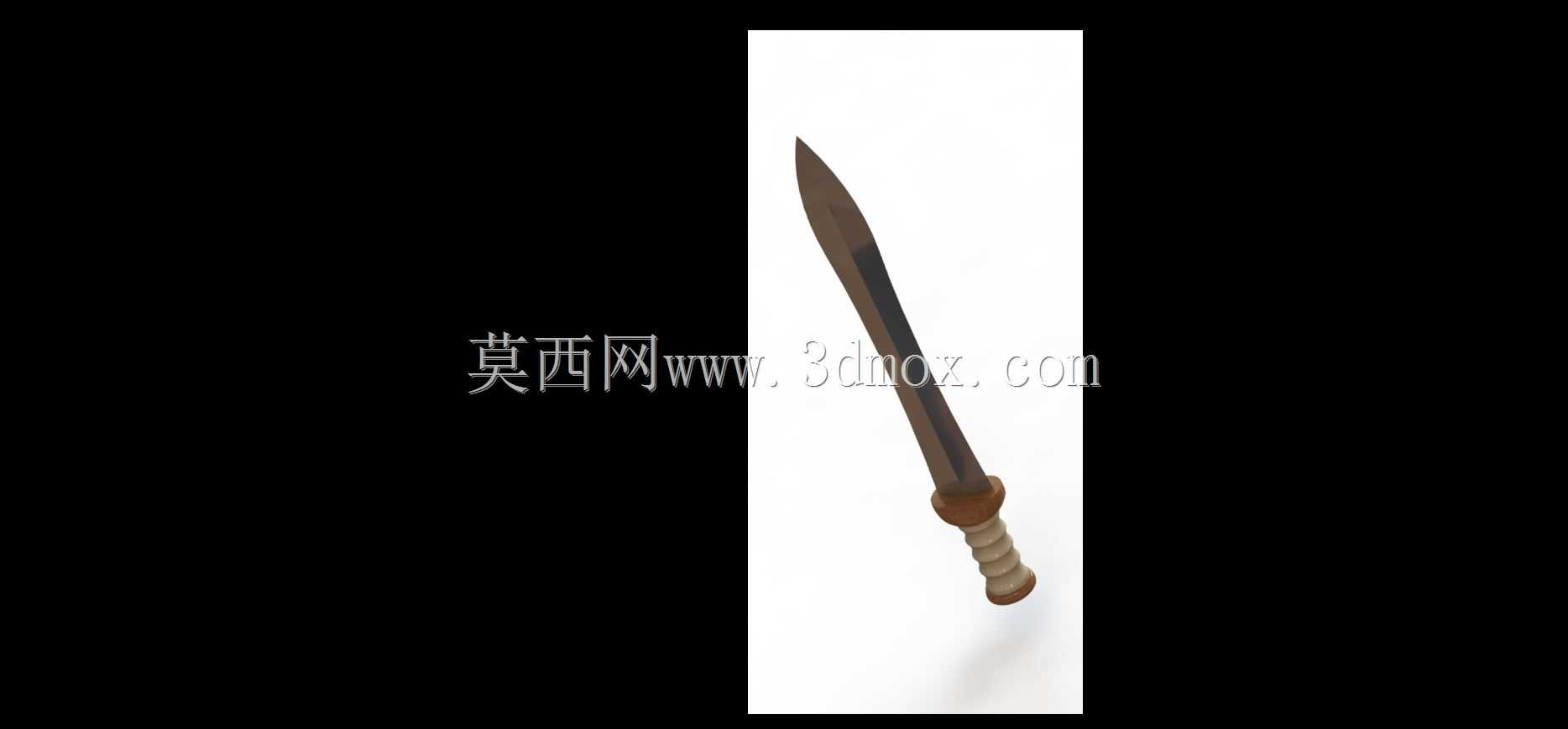

　　本次完成的罗马短剑三维结构，核心参考美因茨地区出土的格拉迪斯形制，整体采用对称式布局设计，剑身沿中心脊线做双侧弧面收窄，从护手位置向剑尖方向平滑过渡，刃部边缘做薄化处理，脊线位置保留足够厚度以保证穿刺过程中的结构刚性，避免劈砍或刺击时出现剑身弯折的问题。剑柄部分采用分段式凸起结构，每段凸起的弧度贴合指关节自然弯曲形态，握持时能分散反作用力，长时间持握也不易出现打滑情况，柄首位置做圆弧形收边，配重块与柄身一体化设计，调整整剑的重心位置，让平衡点落在护手前侧约一掌距离，适配单手挥刺的操作习惯。

　　从实际应用场景来看，这类短剑是罗马军团近战格斗的核心装备，设计上优先适配密集阵型下的刺击动作，剑身长度控制在单臂可灵活操控的范围，在方阵推进过程中不需要过大的挥摆空间，就能完成向前突刺的动作，相比长剑更适合狭窄空间内的近身作战。剑身的双侧开刃设计，在突刺后抽回的过程中也能附带划割效果，不需要额外调整持握角度就能完成连续攻防动作。

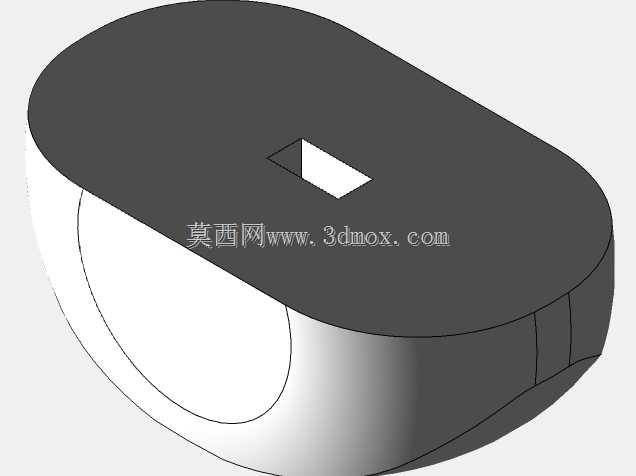

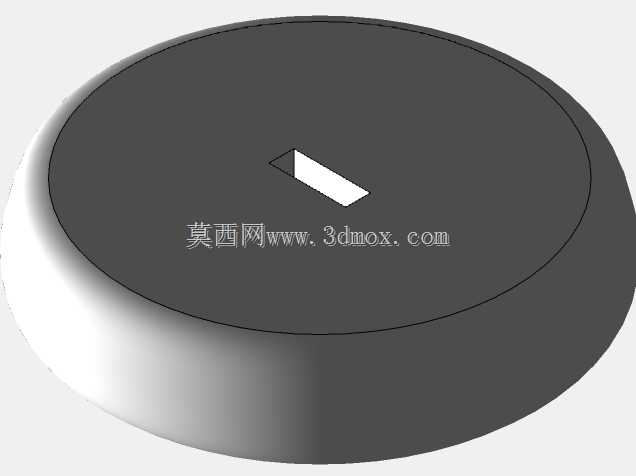

　　设计过程中优先处理了各部件的装配边界，护手与剑身衔接位置做止口定位结构，柄芯从剑身根部延伸贯穿整个剑柄，与柄首的配重块做过盈配合，不需要额外粘接就能保证结构连接强度，各部件的分模面都设置在非外观面，后续做表面处理时不会出现明显的拼接痕迹。剑身表面的曲面过渡全部采用G2连续处理，渲染时能呈现均匀的金属反光效果，木质握柄的纹理走向沿柄身轴向排布，贴合实际木质握片的加工方式，避免出现纹理方向与受力方向垂直导致的握片开裂问题。

　　外形尺寸方面，整剑总长度控制在适配人体工学的范围，剑身最宽处位于护手前侧，向剑尖方向逐步收窄形成尖锐的刺击端，握柄直径根据成年男性手掌平均握持尺寸设计，每段指位凸起的高度差控制在合理范围，既保证握持时的定位感，又不会因为凸起过高硌手影响操作。护手的宽度略宽于握柄，能在格挡时起到限位作用，避免对方兵刃沿剑身滑向手部造成损伤，护手边缘做圆弧倒角处理，没有尖锐棱角，防止持握转换时划伤自身。

　　从结构强度验证的角度，建模过程中对剑身做了等效应力分布模拟，在刺击受力最大的剑尖位置做了局部加厚处理，脊线位置的厚度从剑尖向护手方向逐步增加，保证应力能沿脊线顺畅传递到柄部，不会在剑身中部出现应力集中点。握柄的分段凸起结构不仅起到防滑作用，每段凸起的根部都做了圆角过渡，避免长期受力出现结构断裂，柄首的配重块重量经过反复调整，既保证整剑重心靠前适合刺击，又不会因为头部过重导致持握疲劳。

　　这类古兵器复原模型的设计，核心是在还原历史形制的基础上，兼顾实际使用的结构合理性，不能单纯追求外观形似而忽略兵器本身的功能逻辑。比如美因茨型格拉迪斯相比更早的西班牙型短剑，剑身的弧度更平缓，剑尖更尖锐，就是为了强化刺击的穿透能力，适配罗马军团主力的作战战术，建模时需要把这些功能层面的设计细节还原出来，而不是只做一个形似的外观曲面。各部件的装配关系完全按照实物的制作逻辑搭建，剑身与柄芯为一体结构，握柄的两片木质握片通过定位槽卡在柄芯上，外部的固定箍做紧配安装，拆解后可以清晰看到每个部件的独立结构，方便后续做结构拆解演示或者3D打印制作实物。
