透明按动式伸缩中性笔结构设计

　　日常办公与学生书写场景中，按动式伸缩笔是普及率极高的书写工具，这款透明外壳的伸缩笔结构设计，完整还原了量产按动笔的核心传动逻辑，可作为文具结构设计、小型伸缩机构教学的参考样件。从实际使用场景出发，这类伸缩笔需要满足单手握持按动出芯、再次按动收芯的操作逻辑，同时要保证笔芯在书写状态下无径向晃动，收芯状态下笔尖完全收纳于笔壳内部，避免戳脏衣物或划伤纸面。

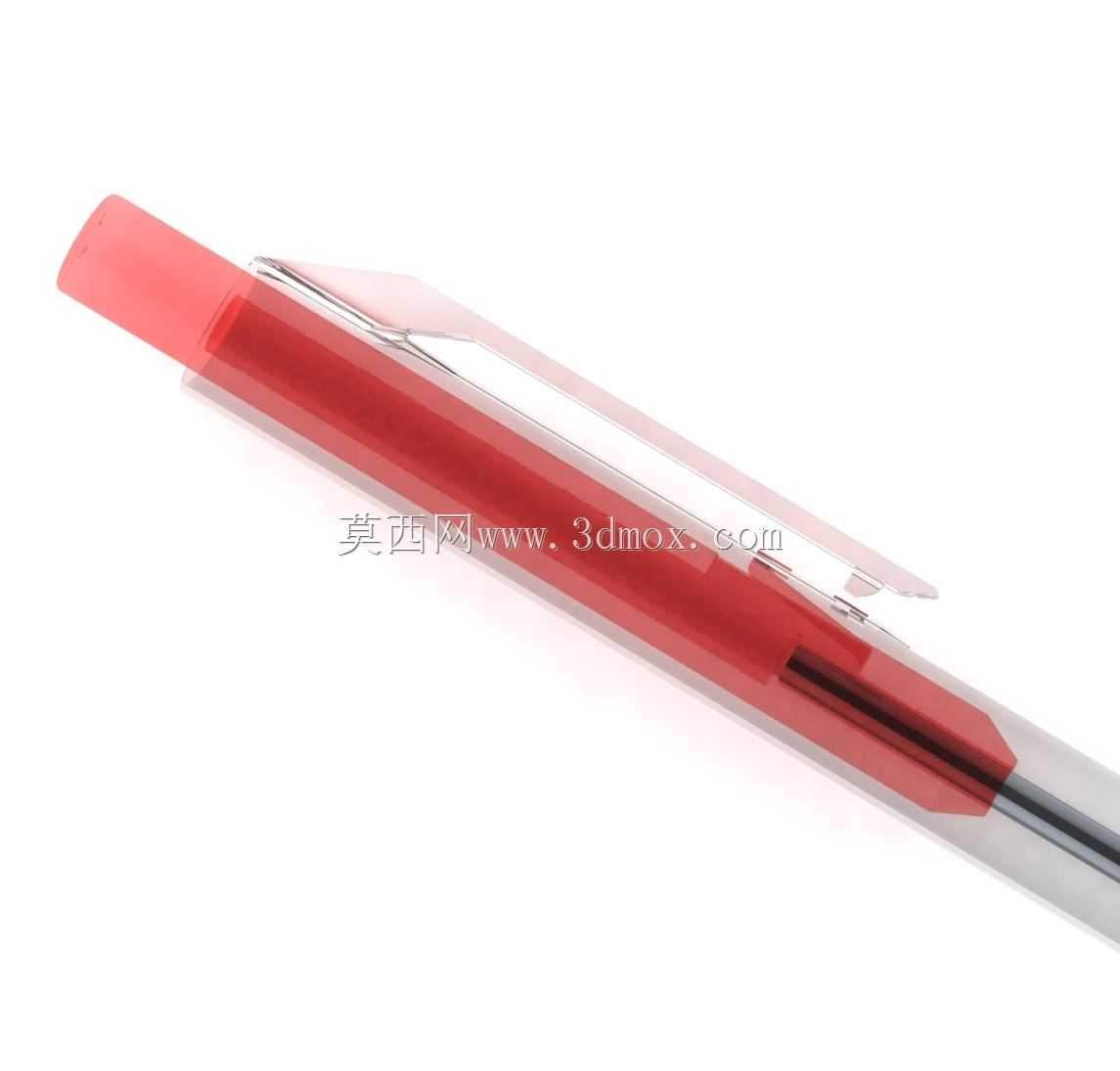

　　设计过程中首先确定了笔身的握持尺寸，整体笔身长度控制在145mm左右，笔杆最大外径11mm，符合成年人单手握持的人机工程学尺寸，笔握位置没有额外做防滑胶套结构，依靠透明笔壳的微弧面过渡保证握持贴合度，笔夹位置设置在笔身上部侧方，突出笔壳表面2.3mm，可夹持在笔记本、口袋布料上，夹持力通过笔夹根部的塑料弹性形变提供，反复开合寿命满足日常文具使用要求。

　　核心伸缩锁定结构集中在笔身上部的按动区域，内部包含按动帽、回转锁块、弹簧、笔芯托架几个核心零件，弹簧采用圆柱压缩弹簧，自由长度22mm，线径0.4mm，装配后预压缩量4mm，提供按动复位的弹力，同时在收芯状态下顶住笔芯托架，避免笔芯自行滑出。回转锁块的导轨槽采用三段式错位设计，按动时笔芯托架带动锁块沿导轨轴向移动，松开后锁块在弹簧力作用下卡入导轨的锁定槽位，保持笔尖伸出状态；再次按动时锁块沿导向斜面回转，松开后滑入回程导轨，带动笔芯收回，整个行程控制在8mm，刚好匹配常规中性笔芯的笔尖伸出长度，不会出现伸出过长导致书写时笔芯弯曲、或是伸出过短导致笔壳蹭到纸面的问题。

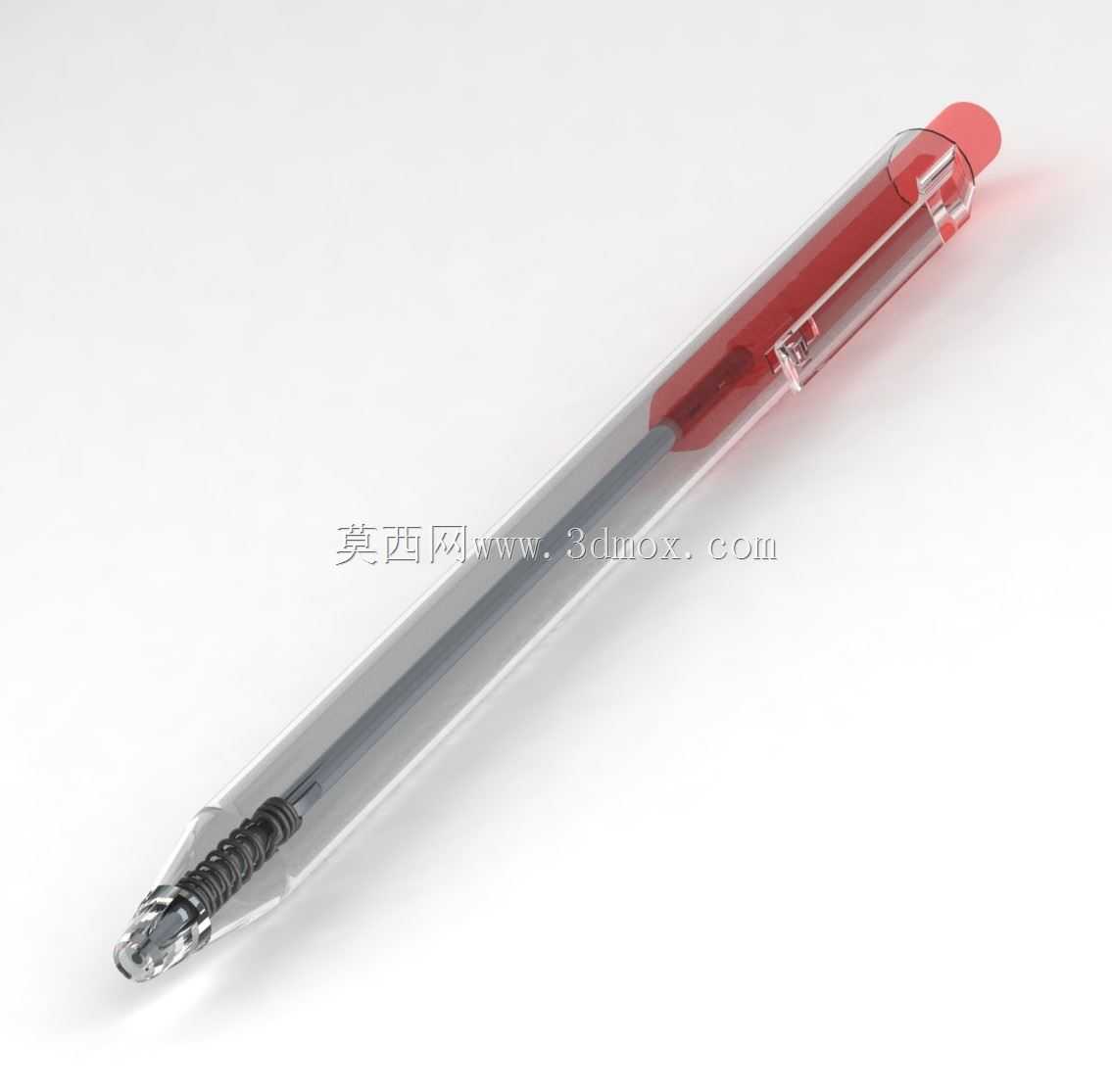

　　笔壳采用透明PC材质的设计思路，一方面可以直观展示内部的弹簧、笔芯、锁块的运动状态，方便结构学习者理解伸缩机构的工作原理，另一方面透明外壳在量产时可以减少表面喷涂工序，降低生产成本，同时可以直观观察内部笔芯的油墨剩余量，方便用户及时更换笔芯。笔身的上下壳采用卡扣式连接，在笔身中部位置设置3组周向均匀分布的卡扣，扣合量0.8mm，装配时直接压合即可固定，不需要额外粘接或超声焊接，方便后期拆解更换笔芯，卡扣的拆卸力控制在15N左右，正常使用不会自行脱开，同时用户稍加用力即可拔开笔壳更换笔芯。

　　笔尖位置的金属笔咀采用锥形过渡设计，内孔与笔芯头部间隙控制在0.2mm，既可以保证笔芯顺利伸出收回，又可以限制笔芯的径向晃动量，保证书写时笔尖的稳定性，笔咀与笔壳采用螺纹连接，螺纹规格M8*0.5，拧紧后笔咀端面与笔壳贴合，没有台阶差，避免握持时硌手。顶部的按动帽采用圆弧面设计，直径10mm，按动时手指接触面积足够，按压力度控制在8N左右，按动行程有明确的到位反馈，不会出现按动卡顿或是虚位过大的问题。

　　从安装边界来看，整个笔的所有内部零件都收纳在圆柱形笔壳内部，没有外凸的活动零件，除了笔夹和按动帽之外，其余部分最大外径不超过11mm，可以适配常规的笔袋、笔筒、笔记本笔插位的尺寸，不会出现尺寸干涉。内部的笔芯托架内径4.5mm，可以适配市面上绝大多数通用规格的按动中性笔芯，替换兼容性强，不需要定制专用笔芯，降低用户的使用成本。

　　在结构验证层面，这套设计的所有运动部件都做了间隙配合的公差预留，塑料零件之间的配合间隙取0.1mm，弹簧与笔芯托架的间隙取0.3mm，保证在塑料件正常的成型公差范围内，不会出现装配卡滞的问题，所有棱角位置都做了R0.3mm以上的圆角过渡，避免注塑成型时出现应力集中导致零件开裂，同时也避免使用时被锐边划伤。整个结构没有采用多余的复杂零件，整体零件数量控制在8个以内，装配工序简单，适合大批量注塑生产，装配时只需要依次将弹簧、锁块、笔芯托架放入笔身，扣合笔壳、拧紧笔咀、压入按动帽和笔夹即可完成总装，单支笔的装配时间可以控制在10秒以内，符合文具类产品快节奏量产的需求。
