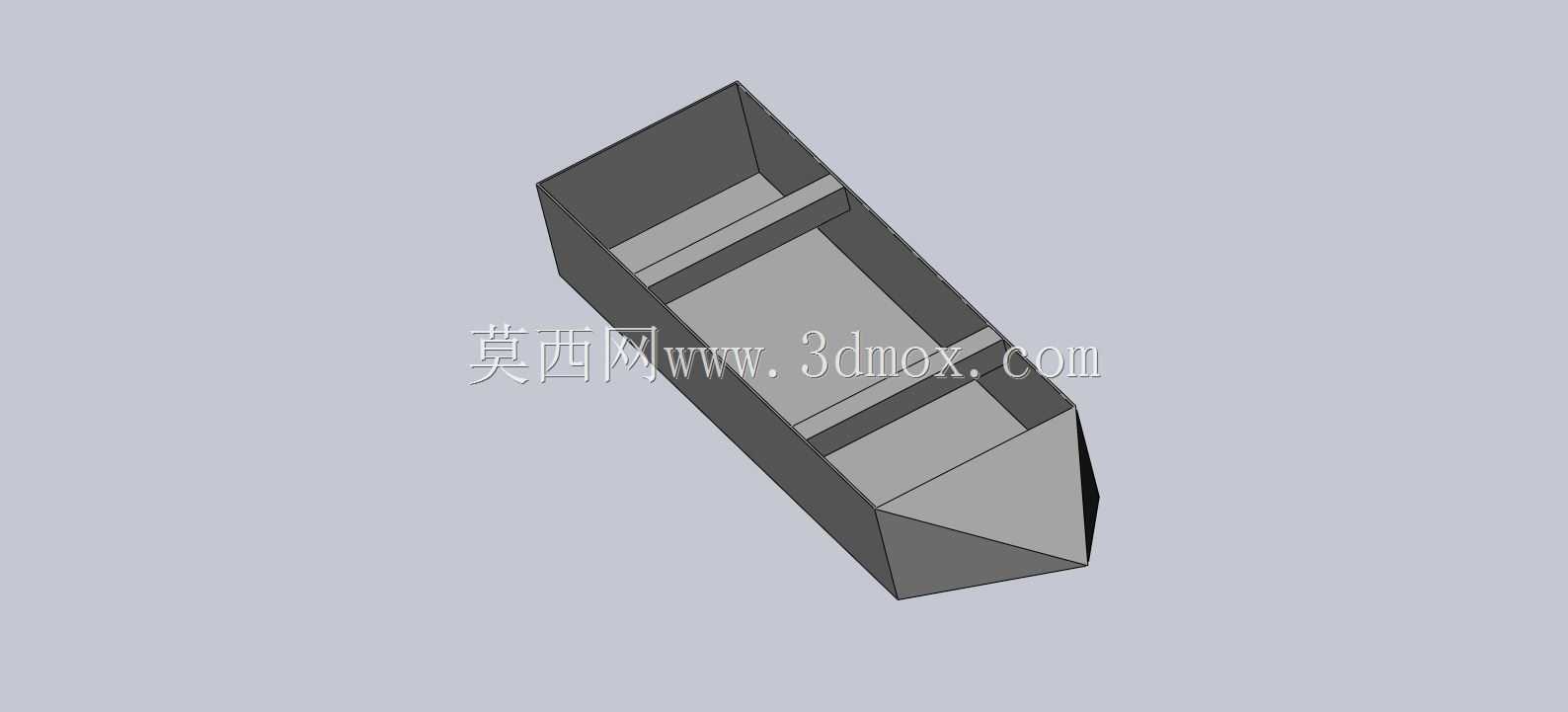

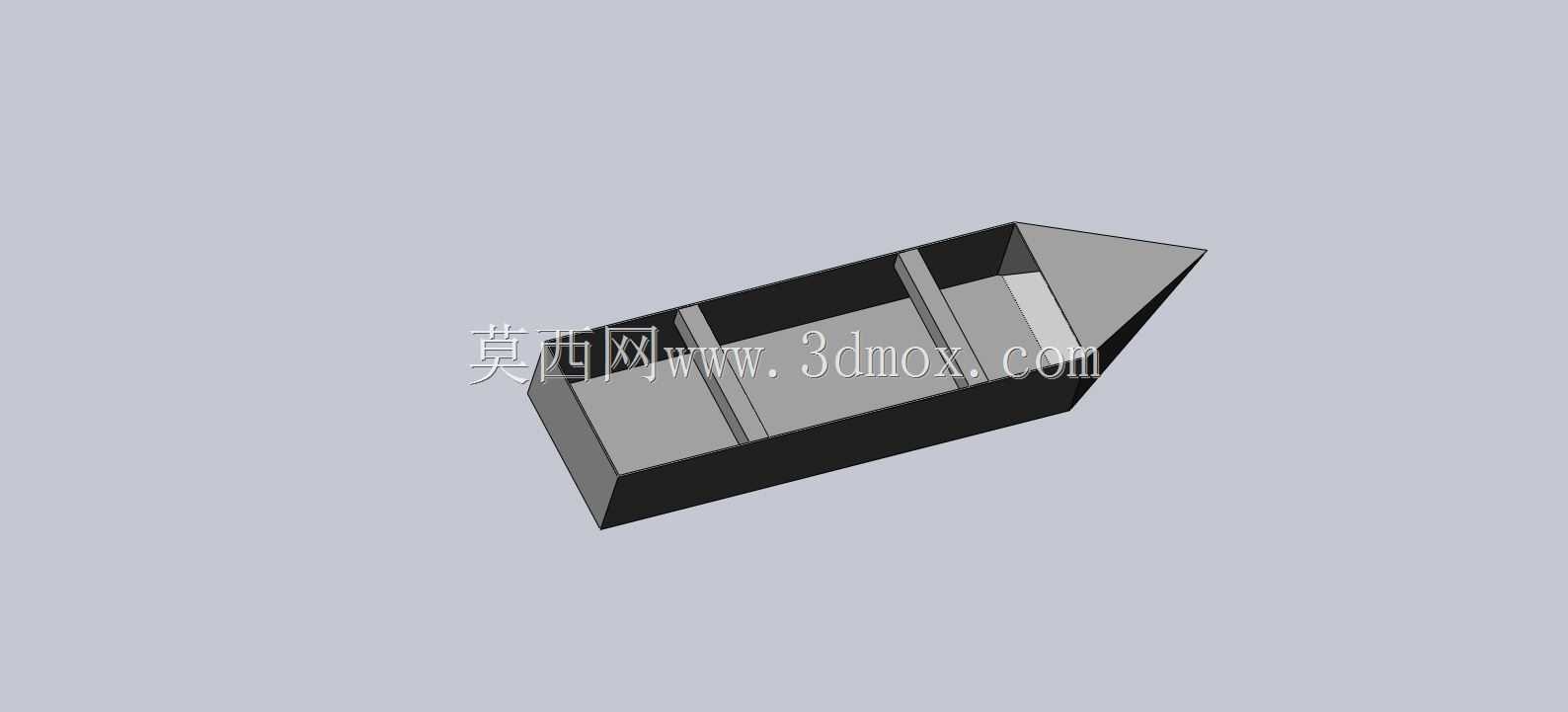

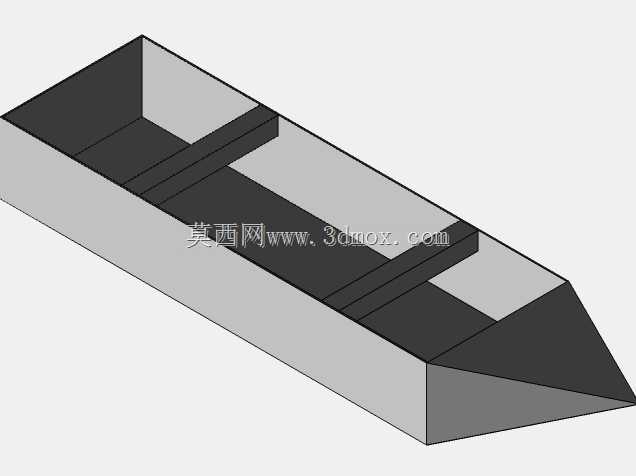

简易折叠式纸板船体结构三维设计

　　这款纸板船体结构的设计，最初是面向青少年科创实践、简易浮力演示场景开发的，区别于常规金属或玻璃钢船体，整体采用瓦楞纸板作为主体承载材料，通过折边、插接的结构形式实现无胶快速组装，不需要额外的紧固件就能完成整体成型，在科普教学场景中，能够让参与者快速理解船体浮力分布、艏部破浪结构的基础原理，也可作为小型水域环境监测的临时浮体载体，搭载轻量化的传感模块完成短时间的水面数据采集作业。从结构设计逻辑来看，整体采用狭长型的船体轮廓，艏部做了45度斜角收窄的折边设计，能够在低速行进过程中减少水面迎流阻力，避免行进时水流直接冲击船体正面造成的行进偏移；船体两侧采用双层折边的加强结构，沿船长方向设置了两道横向的插接隔舱，

　　一方面能够将船体内部空间分隔为三个独立舱段，即使单个舱段出现渗水情况，剩余舱段的浮力也能支撑整体不发生沉没，另一方面横向隔舱能够对两侧船壁形成支撑，抵消纸板受水浸泡后产生的侧向形变，维持船体的整体轮廓刚度。在安装边界的考量上，船体整体的宽度控制在常规单人手持操作的适配范围内，船长与船宽的比例接近4:1，既保证了水面行进时的航向稳定性，也能够适配常规的手工操作台裁切加工尺寸，不需要额外拼接大尺寸板材；船体内腔的深度设置兼顾了浮力储备与重心控制，底部采用整张纸板折边成型，没有拼接缝隙，在做简单防水处理后能够承载相当于自身重量3倍的配重，船体顶部的敞口设计方便放置小型载荷，两侧船舷的高度差控制在合理范围，避免小幅度倾斜时舱内进水。

　　设计过程中特意规避了复杂的曲面结构，所有成型面均为平面折边结构，不需要热压、裁切异形曲面的工序，只需要通过激光裁切或者手工美工刀裁切就能得到所有展开料件，折边位置预留了压痕导向线，组装时沿着压痕折叠后将插舌卡入对应槽位即可完成装配，整个装配过程不需要额外的连接件，普通参与者在3分钟内就能完成整船的组装作业。从实际使用的场景适配来看，除了科普教学场景外，该结构也可作为应急场景下的临时浮力辅助单元，通过批量裁切预制板材，在需要时快速组装成型，搭配防水涂层后能够承担短时间的水面浮力支撑作用；结构上的隔舱设计也预留了载荷安装位，可根据使用需求在对应舱段固定配重块调整船体重心，适配不同载重下的浮态调整需求，

　　避免出现艏倾或者艉倾导致的航行阻力增大。在结构强度的校核上，针对纸板材料的湿态强度特性，所有折边位置都做了加宽的翻边设计，折边处的接触面积比常规折纸结构大30%，能够分散板材弯折处的应力集中，避免在受载或者受水浸泡后折边位置出现开裂；船底位置做了双层叠合的加强设计，与两侧船壁的折边形成闭合的框型承载结构，在放置于硬质地面时，船底能够均匀承载整体重量，不会出现局部凹陷变形的问题。
