双缸立式船用蒸汽机结构设计方案

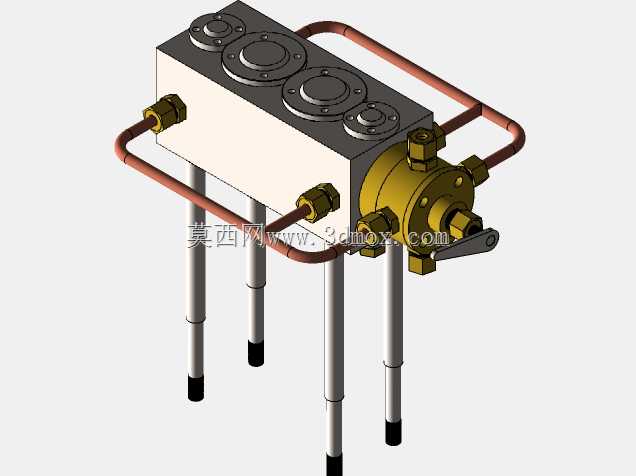

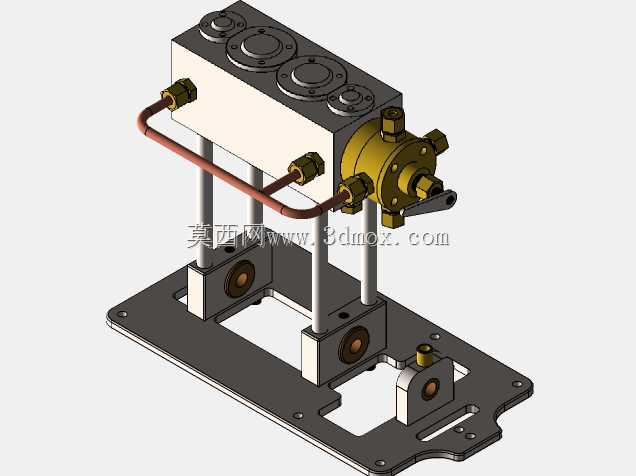

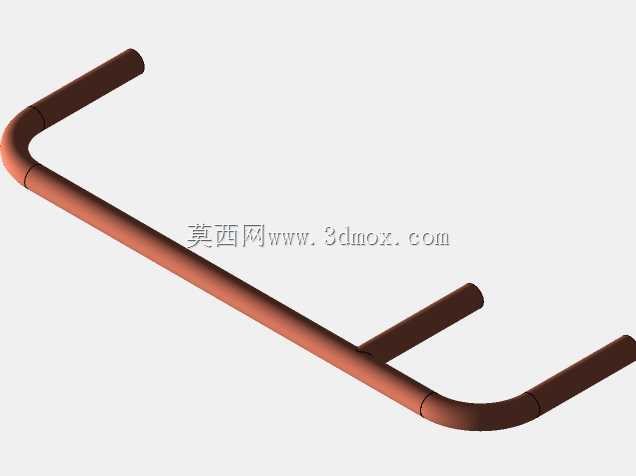

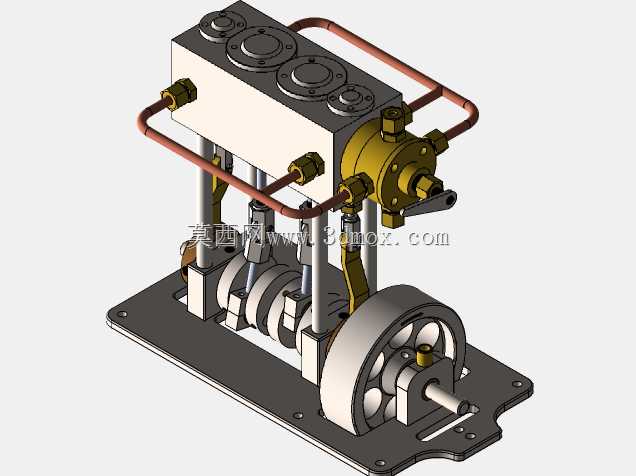

　　这款双缸立式动力装置，主要适配小型内河船舶、近岸作业小艇的辅助动力输出场景，也可作为复古船模、教学演示台架的核心动力单元，在船舶辅机领域，这类结构的蒸汽机曾长期作为小型船舶的主推进动力，或是驱动船上小型水泵、发电机的动力源，相比单缸结构，双缸立式布局能大幅降低动力输出的脉动性，让曲轴运转更平顺，减少船体搭载时的振动传递。从结构设计逻辑来看，采用立式双缸并列排布，缸体部分集成了进排气配气结构，孔径24mm、冲程28mm的参数设定，是兼顾小尺寸装机空间与足够扭矩输出的平衡选择，缸体上方的阀组布局紧凑，外接的铜质管路负责蒸汽的输送与乏汽的导出，管路走向顺着缸体外侧排布，既避开了运动部件的运动干涉区域，也方便后期的管路维护与密封件更换。

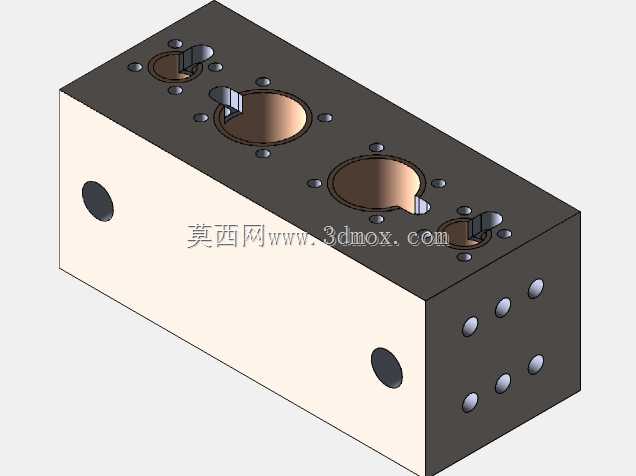

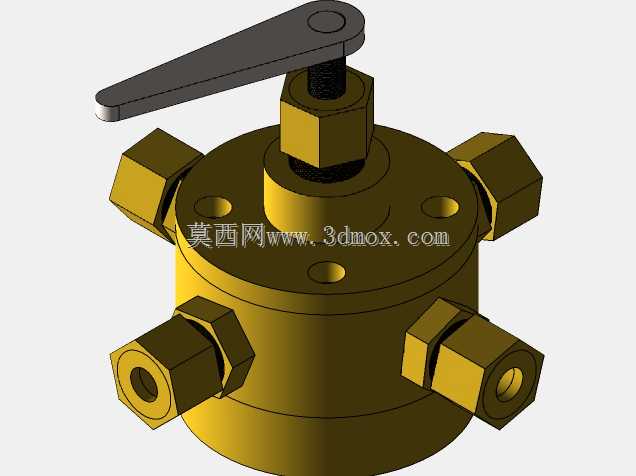

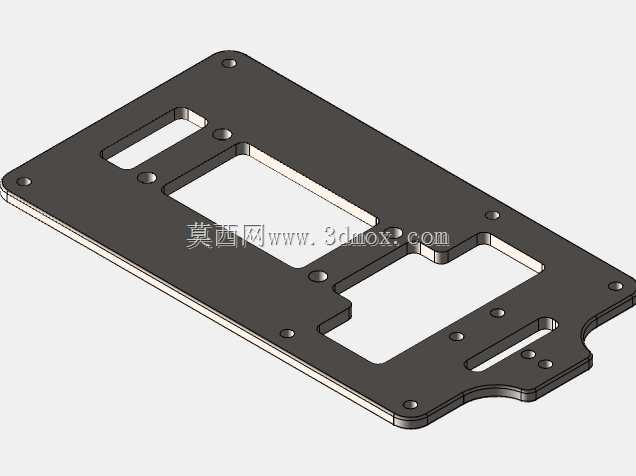

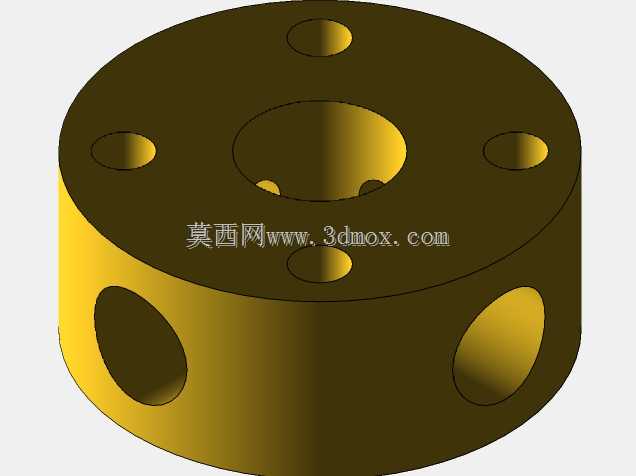

　　曲轴与飞轮部分采用下置式布局，整体安装底座为平板式结构，底座上预留的安装孔位可直接通过螺栓固定在船体的动力舱安装基座上，安装边界清晰，整体外廓尺寸适配小型船舶的紧凑动力舱空间，不需要额外改造舱室结构就能完成搭载。配气机构集成在缸体侧方的黄色阀组部件内，通过曲轴的联动带动配气阀动作，精准控制两个气缸的进排气时序，让两个活塞的做功行程错开90度左右，保证曲轴在任意转角位置都有至少一个气缸能输出扭矩，避免单缸结构常见的启动死点问题，这对于船用动力来说尤为重要，能大幅提升设备启动的可靠性，不需要额外设置复杂的盘车机构就能顺利启动。机身的支撑立柱采用金属杆结构连接缸体与底座，既保证了整体结构的刚性，又能减轻整机重量，相比整体铸造的机身结构，

　　这种分体支撑的设计更便于加工制造，也能在设备运行时通过支撑结构的微小形变吸收部分振动，降低振动向安装基座的传递。飞轮采用大直径轮缘结构，能储存足够的转动惯量，进一步平抑双缸做功带来的转速波动，让动力输出更平稳，飞轮端的输出轴可直接连接联轴器，驱动螺旋桨或是船上的附属作业设备，轴端的密封结构采用常规的填料密封设计，适配蒸汽动力设备的工作温度与压力环境，能有效避免蒸汽泄漏与润滑油的渗入。在实际应用场景中，这类小尺寸双缸立式蒸汽机，除了实船搭载之外，也常被用于工程教学中的动力原理演示，能直观展示往复式蒸汽动力的工作过程，帮助学习者理解曲柄连杆机构、配气机构的协同工作逻辑；同时在复古船舶复原项目中，

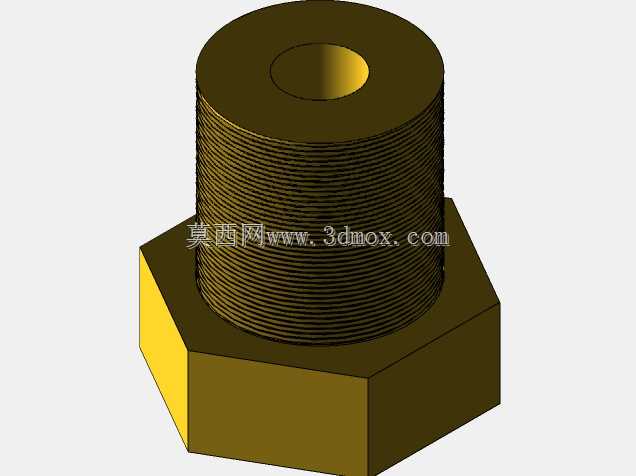

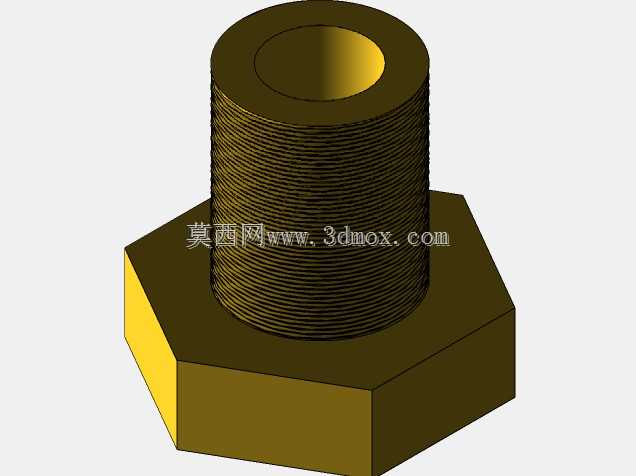

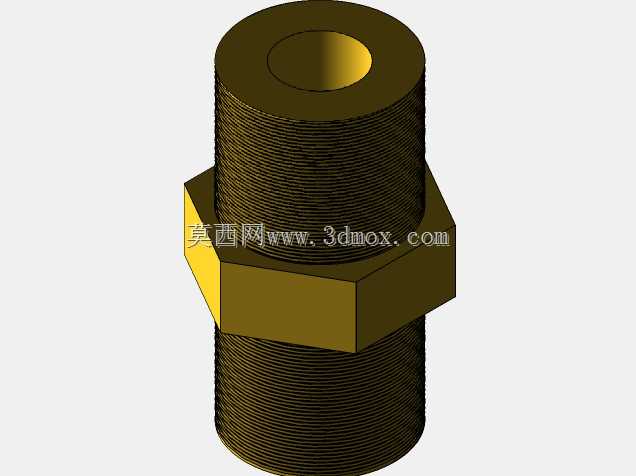

　　这类结构的动力装置也是还原老式船舶动力系统的核心部件，其外露的管路与规整的立式结构，也具备一定的机械展示效果。设计过程中，运动部件的间隙预留充分考虑了热胀冷缩的影响，气缸与活塞的配合间隙、曲轴轴承的游隙都按照蒸汽工作温度下的膨胀量做了匹配，避免设备热态运行时出现卡滞问题；所有管路连接位置都采用标准管螺纹接口，方便现场安装时的管路对接，不需要定制特殊的连接接头。整机的重心落在安装底座的中心区域，安装后稳定性好，即使船舶在水面出现一定角度的横摇纵摇，也不会影响设备的正常润滑与运转，曲轴箱的润滑油池设计也考虑了船舶倾斜的工况，能保证在一定倾斜角度下润滑油依然能到达各个润滑点位，避免运动部件出现干磨问题。
