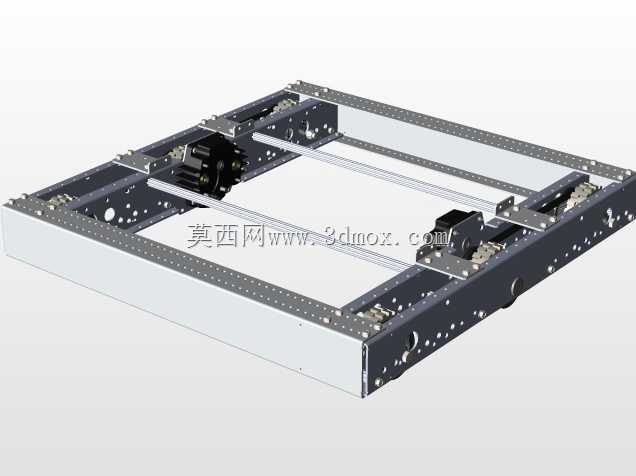

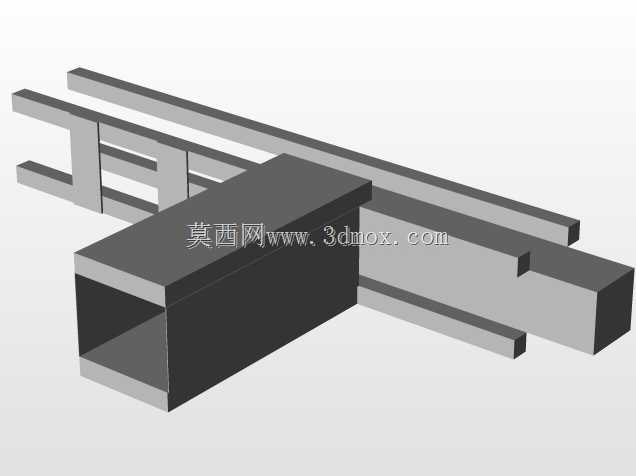

双轴直线传动滑台安装基座框架

　　这套双轴直线传动滑台安装基座框架，主要面向平面两自由度点位运动、轨迹运动的自动化作业场景，常见于电子元器件贴片工位的物料移送、小型零部件视觉检测的载具驱动、实验室精密采样设备的位移执行端搭建，也可作为小型激光打标、点胶作业的运动承载基体使用。框架整体采用拼接式箱型结构设计，外围边框选用标准工业铝型材搭配端面连接角件组装，型材表面预设的T型槽可直接适配各类外置传感器、拖链支架、外围防护板的安装，无需额外在型材基体上钻孔攻丝，能大幅缩短现场装配的调整周期。内部两根平行布置的直线光轴作为导向承载部件，光轴两端通过嵌入式轴座固定在边框内侧的安装基准面上，轴座安装位预留了0.2mm的调整间隙，装配时可通过塞尺校准两根光轴的平行度，

　　将平行度误差控制在0.05mm/m以内，避免滑台运行过程中出现卡滞、爬行的问题。传动侧的同步带轮组件集成在框架一端的安装立板上，立板与边框采用定位销加螺栓的双重固定方式，保证带轮安装面与光轴轴线的垂直度，防止同步带运行过程中出现跑偏、带齿异常磨损的情况。滑台的两个运动滑块分别搭载在两根光轴上，滑块与同步带的夹块采用分体式设计，夹块上预留了多组安装螺孔，可根据实际搭载的末端执行器重量调整夹紧力，避免重载工况下同步带与滑块出现相对滑移。框架底部的四个角位设置了可调式支撑脚安装孔，支撑脚调节范围为±15mm，可适应不同平整度的安装台面，保证整个运动平台的水平度满足运行要求。从安装边界来看，

　　框架整体的长宽尺寸适配常规400mm×400mm行程的双轴运动需求，边框型材的截面尺寸选用40系列标准铝型材，整体厚度控制在80mm以内，可直接嵌入各类桌面式自动化设备的机架内部，不会占用过多的设备内部空间。设计过程中充分考虑了维护便利性，同步带的张紧机构设置在带轮安装立板的外侧，无需拆解框架主体即可完成同步带张紧度的调整，光轴的润滑注油孔直接开设在轴座端面上，日常维护时可直接通过注油孔向光轴表面加注润滑脂，减少拆解维护的工作量。框架上的所有安装孔位均采用对称式设计，可根据实际布线需求选择左侧或右侧布置电机安装位，适配不同设备的走线方向要求，滑块上的安装面采用精加工处理，平面度达到0.02mm，可直接搭载小型载具、检测探头、

　　作业执行头等部件，无需额外增加转接板来调整安装精度。在负载适配方面，这套框架搭配对应的直线光轴与同步带组件后，单滑块可承载5kg以内的作业负载，运行速度最高可达到1m/s，重复定位精度可控制在±0.1mm以内，能够满足大部分中低速、轻载的自动化作业场景需求。框架的拼接结构也方便后续的行程拓展，只需更换对应长度的铝型材边框、直线光轴与同步带，即可快速调整平台的有效行程，无需重新设计整体基座结构，能大幅降低衍生型号的设计成本。
