双罐体全消化处理设备结构设计

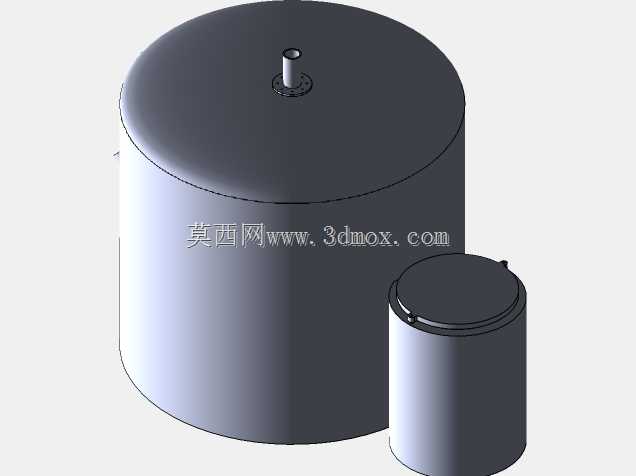

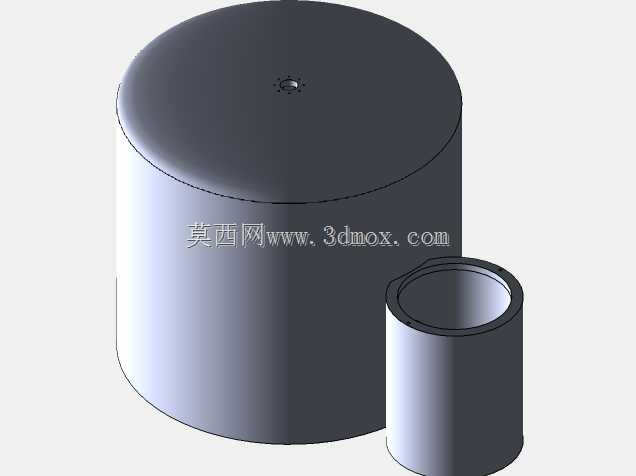

　　在有机废弃物无害化处理与资源化利用的工程场景中，这类双罐体结构的全消化设备是核心处理单元，主要承担高浓度有机物料的厌氧发酵、降解转化功能，可对接养殖粪污处理、厨余垃圾处置、农业废弃物资源化等多个应用场景，将有机物料在密闭厌氧环境下通过微生物作用完成降解，同时产出可回收利用的沼气资源，实现废弃物的减量化、资源化处理。从结构设计逻辑来看，该设备采用大小双罐体相邻布置的形式，主罐体为大直径立式圆柱结构，顶部采用标准椭圆封头设计，封头中心位置预留了带法兰接口的排气通道，用于收集发酵过程中产生的沼气，接口处设置标准法兰连接结构，可直接对接后续的沼气输送、净化管路，无需额外做接口改造。主罐体侧壁靠近底部的位置设置连通管路与旁侧的小罐体相连，

　　小罐体同样采用立式圆柱结构搭配平盖封头，顶部设置快开式人孔结构，可作为检修维护、物料接种、残渣清理的操作通道，日常运行时人孔通过快开压块锁紧密封，保证整个系统的厌氧密闭性。设计过程中首先考虑了设备的安装边界条件，主罐体的大直径设计可保证足够的物料停留容积，满足中温厌氧发酵所需的物料停留时间要求，罐体直段高度与直径的比例控制在1:1左右，既保证了足够的有效容积，也避免了过高罐体带来的风载荷、基础承重压力过大的问题，设备安装时仅需要做平整的混凝土硬化基础，不需要额外做复杂的桩基处理，适合在中小型处理站点快速部署。从功能分区来看，主罐体作为主要的发酵反应腔，内部可根据工艺需求布设搅拌装置、加热盘管等配套组件，

　　外部预留的接口可直接对接进料管路、排渣管路，物料从主罐体进料后，在罐内完成主要的厌氧降解过程，产生的沼液可通过连通管进入旁侧的小罐体，小罐体可作为二次发酵腔或者沼液暂存腔，也可作为水解酸化单元，对进料进行预处理后再送入主发酵罐，灵活适配不同的工艺路线。罐体的密封设计是整个结构的核心要点，所有法兰接口、人孔位置均采用耐腐密封垫片，适配有机物料发酵过程中产生的腐蚀性介质，罐体材质可根据处理物料的腐蚀程度选择碳钢防腐或者不锈钢材质，三维建模过程中对所有连接位置的法兰尺寸、螺栓孔位都做了参数化设计，可直接对接标准管路配件，减少现场安装时的非标加工工作量。在安装边界的考量上，两个罐体的相邻间距预留了足够的管路安装、检修操作空间，

　　罐体底部距离基础面预留了排渣管路的安装空间，顶部排气接口的高度满足后续管路布设的坡度要求，避免管路积液影响沼气输送。设备运行时，主罐体内部的物料液位控制在封头以下的直段位置，预留足够的气相空间存储沼气，避免物料随气流进入排气管路造成堵塞，小罐体的液位略低于主罐体，通过连通管的液位差实现物料的自流输送，减少额外的动力输送设备，降低系统的运行能耗。从结构强度设计来看，立式圆柱罐体的壁厚根据内部工作压力、物料静压力做了校核，顶部封头采用标准椭圆封头的应力分布最优形式，可承受罐内微正压的工作环境，不需要额外做加强筋结构，简化了罐体的加工制造流程，罐体侧壁的接口位置均做了补强处理，避免开孔位置出现应力集中影响设备使用寿命。这类双罐体结构的设计相比单罐体结构，工艺调整灵活性更高，可根据不同的处理规模、物料特性调整两个罐体的功能分工，既可以采用两相厌氧发酵的工艺路线，将水解酸化与产甲烷过程分别在两个罐体内完成，提升发酵效率，也可以采用主罐发酵副罐储液的形式，适配连续进出料的运行模式，设备整体的外形规整，运输时可将两个罐体分开运输，现场仅需要完成连通管路的拼接即可完成安装，大幅降低了运输与现场安装的成本。建模过程中对罐体的所有焊缝位置、法兰连接位置都做了细节还原，可直接用于后续的工程出图、加工制造指导，也可作为同类厌氧消化设备设计的参考原型，帮助结构设计人员快速完成同类型设备的方案迭代，减少重复建模的工作量。
