电磁感应楞次定律演示结构装置

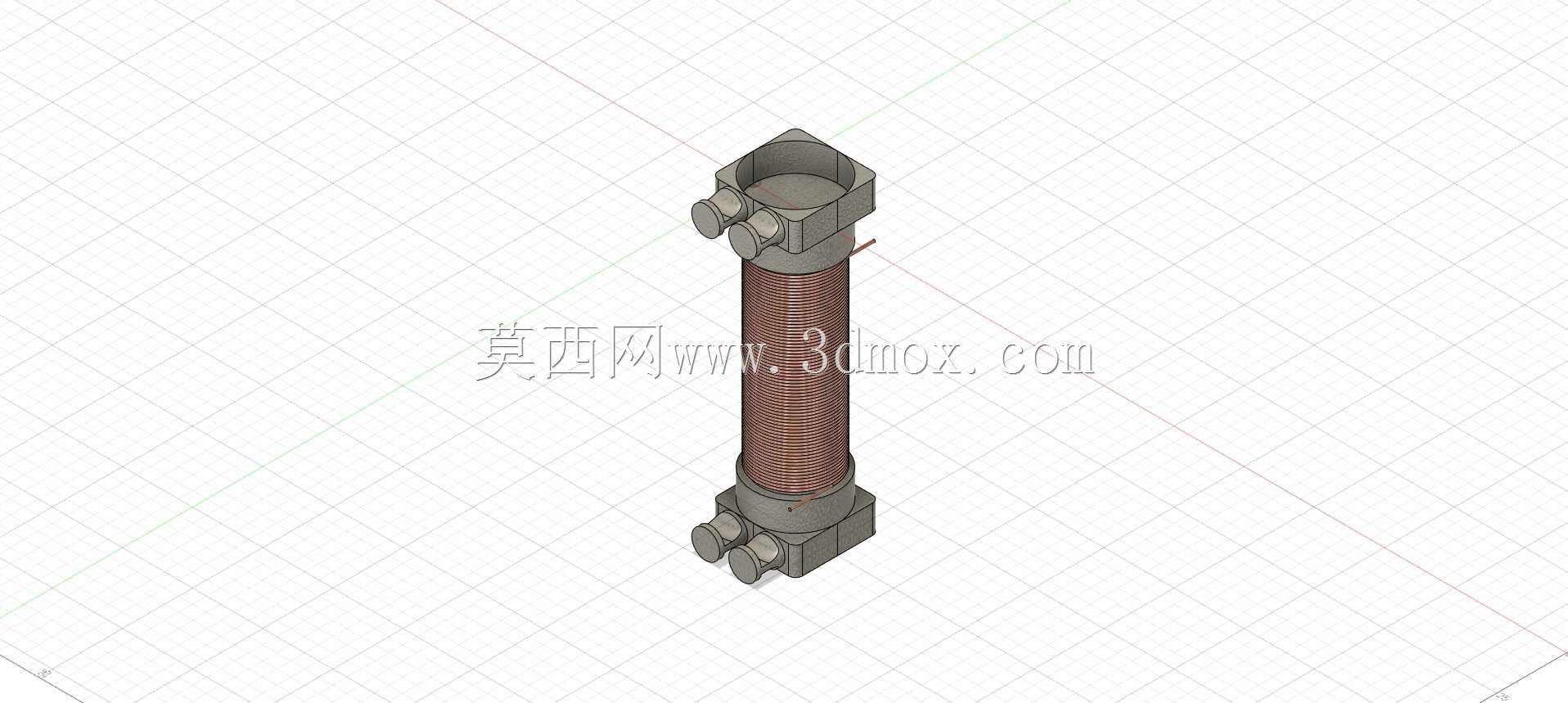

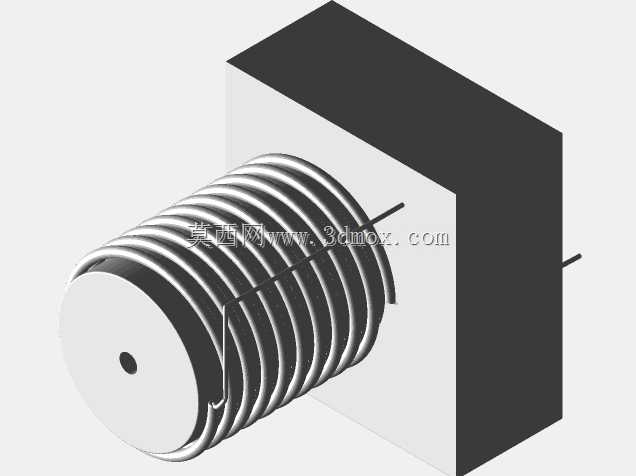

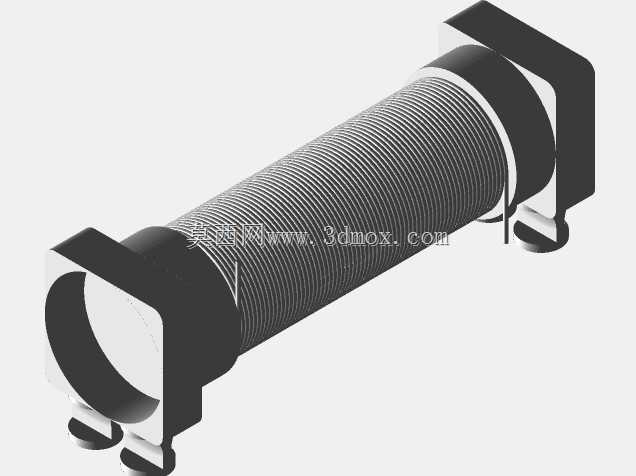

　　这套结构装置围绕楞次定律的物理特性搭建，核心用于直观演示电磁感应过程中磁通量变化、感应磁场反向作用的完整物理过程，可应用于高校物理实验室教学演示、科普场馆互动展项、电磁类传感器原理验证等场景。装置主体采用两组对称布置的电磁线圈作为磁场发生源，线圈沿竖直方向分层排布，单组线圈由多段矩形磁芯绕组串联组成，两组线圈之间预留足够的自由落体运动通道，通道宽度根据被测落体的外形尺寸做了冗余设计，常规直径30mm以内的导磁或非导磁测试体均可在通道内无卡滞下落。从设计思路上看，整套结构没有采用复杂的传动部件，完全依靠电磁场的非接触作用力实现对下落物体的阻尼效果，避免了机械摩擦带来的演示误差，线圈绕组的排布参考了螺线管磁场的轴向分布特性，

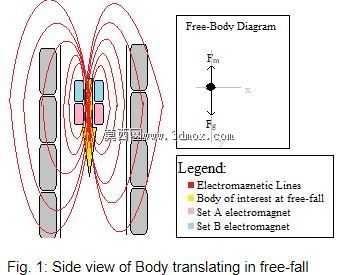

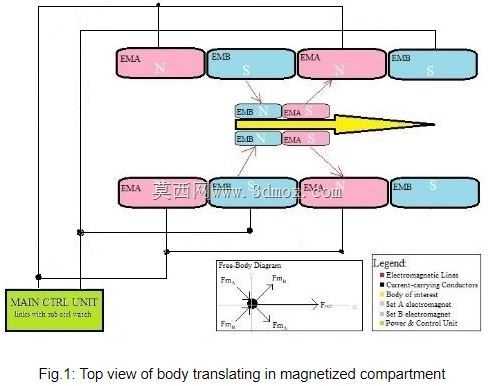

　　每段绕组的间距经过反复调整，确保通道内的磁场线分布能够形成连续的闭合回路，从附带的磁场线分布示意图可以看到，两组线圈通电后产生的磁场在通道区域形成对称的环形闭合场，当测试体从通道上方自由下落切割磁感线时，测试体内部产生的感应涡流会激发出反向磁场，与原磁场形成相互排斥的作用力，这个作用力的方向与重力方向相反，能够延缓测试体的下落速度，直观展现楞次定律中“感应磁场阻碍引起感应电流的磁通量变化”的核心特性。装置附带的受力分析模块将测试体下落过程中的受力做了简化拆解，竖直方向仅标注重力与电磁阻尼力两个核心作用力，水平方向受力对称抵消，能够帮助观察者快速理解阻尼效果的产生逻辑。在安装边界上，整套装置的线圈固定支架采用绝缘硬质板材加工，

　　支架底部预留有标准的安装孔位，可直接固定在实验台或展项台面上，线圈的接线端统一引出至支架侧面的接线排，方便外接可调电源来改变线圈的输入电流，进而调整磁场强度，演示不同阻尼大小下的下落效果。实际使用过程中，可以更换不同材质、不同电导率的测试体来对比阻尼效果的差异，比如铜块、铝块、塑料块在相同磁场强度下的下落速度差异，能够进一步延伸演示涡流效应的影响因素。结构设计上没有多余的装饰性部件，所有构件均服务于物理过程的清晰展现，线圈外侧没有设置封闭的遮挡外壳，就是为了让观察者能够直接看到测试体的下落过程与线圈的排布位置，配合磁场线示意标注，能够快速建立物理过程与理论知识的对应关联。这套装置除了教学演示用途外，

　　其核心的电磁阻尼逻辑也可延伸应用于非接触式制动、电磁缓冲、涡流测速类传感器的结构原理验证，工程师在设计同类电磁作用类结构时，可以参考这套装置的线圈排布间距、通道预留尺寸、磁场闭合路径的设计思路，减少前期原理验证阶段的试错成本，尤其是在设计需要非接触作用力的传感器结构时，这种对称式线圈布局能够有效抵消水平方向的分力，让竖直方向的阻尼作用力更加稳定，避免测试体在运动过程中出现偏斜卡滞的问题。
