生化检测用圆柱式反应腔体结构设计

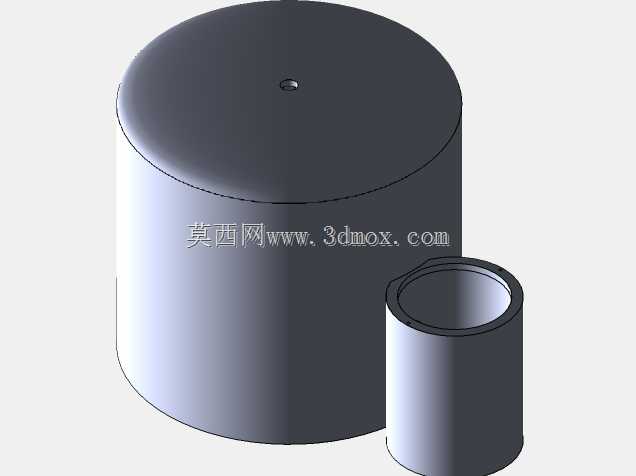

　　这套嵌套式圆柱腔体结构，主要面向生化分析场景的样本反应单元设计，在水质在线监测、实验室批量样本消解、医用免疫分析设备中都能找到对应的应用位置，核心作用是为待检测样本提供封闭、恒温、无外源污染的反应空间，配合外部的光学检测模块、试剂加注模块完成整个检测流程的反应环节。从结构布局来看，整体采用大小双圆柱同轴嵌套的排布逻辑，大直径圆柱作为主反应腔主体，顶部做圆弧过渡的封盖设计，封盖中心预留细小的通孔，这个位置是试剂加注与排气的共用接口，加工时需要严格控制孔口的同轴度，避免加注针插入时出现剐蹭漏液的问题；主腔体的侧壁做等壁厚设计，壁厚取值兼顾了结构强度与热传导效率，既能够承受反应过程中内部产生的微正压，

　　也能让外部贴附的加热膜快速将热量传导至腔体内的反应液，减少温度平衡的等待时间。小直径圆柱嵌套在主腔体侧下方，作为副腔或者废液暂存腔使用，两者的连接位置做了密封槽预留，安装时嵌入O型密封圈即可实现腔体间的流体隔离，副腔的顶部开口做外翻的法兰边设计，法兰边上均匀分布安装孔，用来和外部的管路转接块固定，孔位的位置度公差控制在0.05mm以内，保证对接时管路接口完全对齐，不会出现流体泄漏的情况。设计过程中首先考虑的是腔体的流体路径合理性，样本从主腔顶部注入后，在搅拌混匀的过程中不会出现流动死角，腔体内壁做了镜面抛光处理的结构预留，减少样本残留带来的交叉污染，每次检测完成后的清洗流程中，清洗液能够完全冲刷到所有内壁位置，

　　降低残留对下一次检测结果的影响。安装边界方面，主腔体的外径尺寸适配常规生化检测设备的标准安装位，底部预留三个均匀分布的固定脚，可直接固定在设备的安装基板上，不需要额外设计转接支架；副腔的伸出长度经过反复校核，不会和设备内部的其他管路、电路板产生干涉，整体的安装高度控制在常规检测模块的空间阈值内，能够直接替换同类型的老旧反应腔体结构，不需要对原有设备的安装空间做改造。从功能特性上看，这种分体嵌套的结构相比一体成型的腔体，加工难度更低，后期维护时如果某一个腔体出现腐蚀或者密封失效，只需要更换对应的部件即可，不需要整体替换整个反应单元，能够降低设备的后期维护成本；腔体的所有转角位置都做了圆角过渡，避免应力集中导致的腔体开裂，

　　尤其是在高温高压的反应工况下，圆角结构能够有效分散应力，提升腔体的使用寿命。在实际选型适配时，需要注意腔体的材质匹配，针对不同腐蚀性的检测试剂，可以对应选择不锈钢、工程塑料或者特种玻璃作为加工材料，这套三维结构的壁厚、安装孔位都预留了材质替换的调整余量，不需要改动整体的装配关系就能适配不同材质的加工需求。另外，主腔体顶部的封盖和腔体主体采用可拆卸的连接设计，方便定期对腔体内部进行深度清洁，封盖和腔体的配合面做了锥面定位结构，安装时能够自动找正同轴度，降低装配的难度，即使是没有经验的运维人员也能快速完成封盖的拆装操作，不会因为装配错位导致密封失效。
