多足轮组式阶梯攀爬移动机构设计

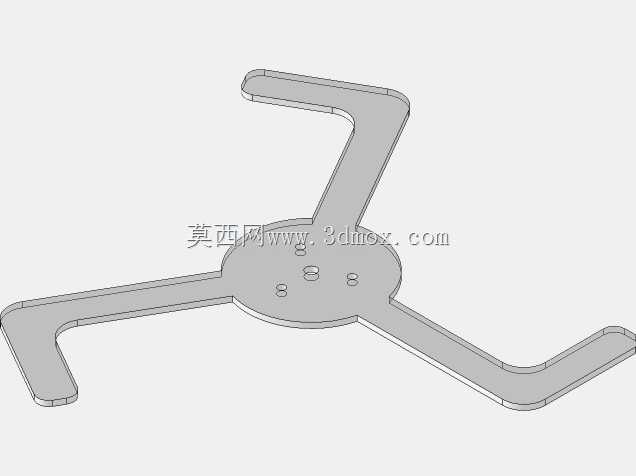

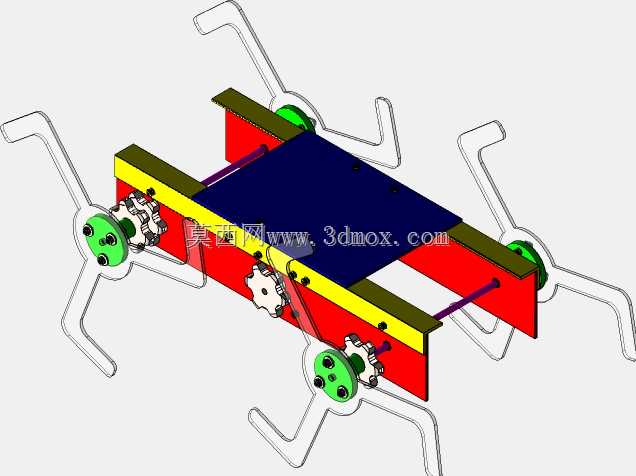

　　该阶梯攀爬移动机构主要面向无电梯老旧楼宇物资配送、楼宇内运维设备转运、灾后狭窄阶梯通道搜救作业等场景，解决普通轮式移动设备无法直接跨越阶梯高度差、履带式机构在平整路面行进阻力大、转向灵活性不足的痛点，可作为小型配送载具、巡检设备的移动底盘使用，适配常规民用住宅150mm-180mm踏步高度、250mm-300mm踏步深度的阶梯参数，也可在平整硬质路面完成常规移动作业。从功能特性来看，该机构采用四组轮足复合式行走单元对称布置在主体框架两侧，每组行走单元的轮盘上均匀分布三个钩状足肢，轮盘转动过程中，足肢会依次接触阶梯立面与踏面，通过钩状结构勾住踏步边缘完成抬升动作，相比传统行星轮式爬楼结构，钩状足肢的接触角度更贴合阶梯踏步的直角轮廓，

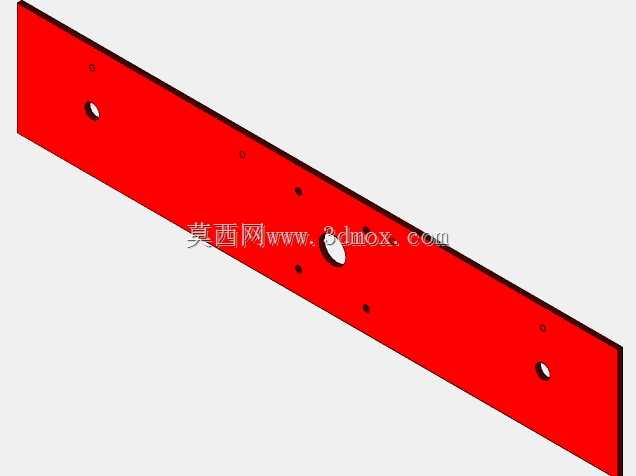

　　不会出现轮面打滑、抬升过程中机构后倾的问题；在平整路面行进时，三个足肢可等效为大直径轮的轮缘，滚动阻力远低于履带结构，转向时可通过两侧轮组差速完成小半径转向，适配狭窄楼道的通行空间。设计过程中，主体承载框架采用分层式板件拼接结构，上层平板作为载物安装面，预留了多组标准安装孔位，可根据实际搭载需求固定储物箱、检测传感器模组、动力电源等部件，框架两侧的纵向立板作为轮组的安装基准，轮组的传动轴直接贯穿立板安装，传动齿轮组布置在立板内侧，既可以通过板件遮挡避免行进过程中杂物卡入齿轮啮合间隙，也能缩短传动链长度，减少动力传输过程中的损耗。足肢的轮廓曲线经过反复迭代调整，末端做了圆弧过渡处理，接触地面或踏步时不会出现尖锐棱角卡滞缝隙的问题，

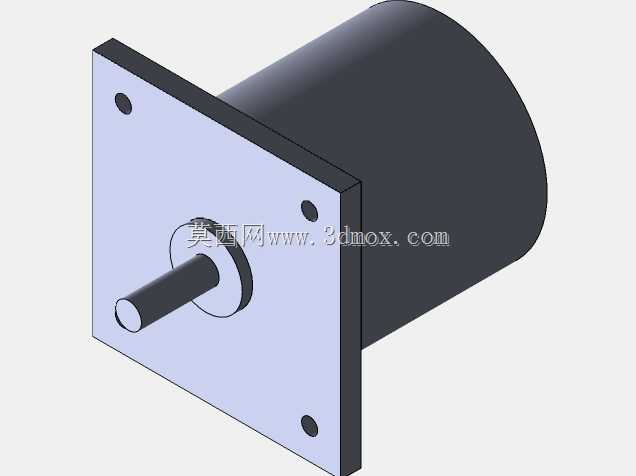

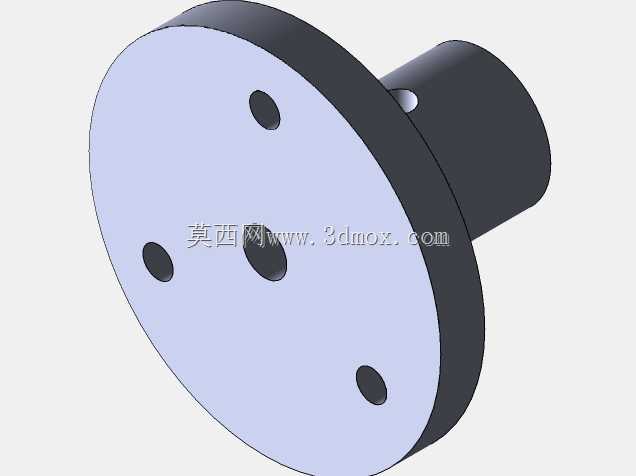

　　足肢与轮盘的连接位置做了局部加强，避免长期承受冲击载荷出现连接断裂；轮盘中心的传动接口采用标准D型轴孔，可直接匹配常规直流减速电机的输出轴，不需要额外加工定制转接件，降低零部件的加工与替换成本。安装边界方面，主体框架的宽度控制在350mm以内，整体长度不超过500mm，可顺利通过常规住宅楼道800mm宽度的防火门，轮组外缘到框架顶面的高度不超过200mm，搭载物资后的整体重心高度控制在框架顶面以上100mm范围内，爬楼过程中重心始终落在支撑足肢的接触点围成的稳定区域内，不会出现侧翻或后倾的风险；两侧轮组的间距与框架宽度保持一致，轮组转动过程中足肢的运动轨迹不会超出框架的宽度边界，避免楼道行进时足肢刮蹭墙面或扶手。

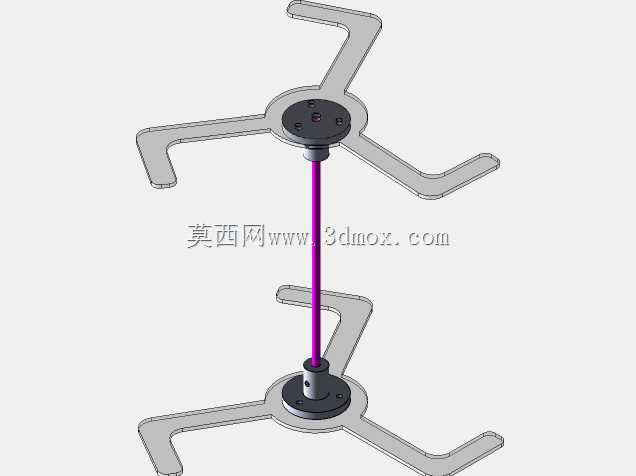

　　传动系统采用单电机同步驱动的布局思路，通过传动轴将动力同步传递到四个轮组，保证所有行走单元的转动相位一致，爬楼过程中每一侧的前后轮组足肢交替接触踏步，始终保持至少两个足肢与阶梯表面接触，承载过程中受力均匀，不会出现单点受力过大导致的结构变形；框架上预留的电池与控制模块安装位位于整体重心的中心位置，布线槽沿着框架内侧的加强筋布置，避免线缆外露被行进过程中的障碍物剐蹭。实际应用中，该机构可根据不同的载重需求调整板材厚度与足肢材质，轻载场景下可采用硬质塑料材质降低整体自重，重载场景下可更换金属材质足肢提升结构强度，轮组的转动速度可通过驱动模块灵活调整，爬楼过程中保持低速大扭矩输出保证抬升动作稳定，平整路面可提高转速提升行进效率，不需要额外更换行走部件即可适配两种不同的行进场景，相比单一功能的移动机构，场景适配性更强，零部件的通用化率较高，后期维护替换成本更低。
