带ON/OFF标识的翘板开关外观结构设计

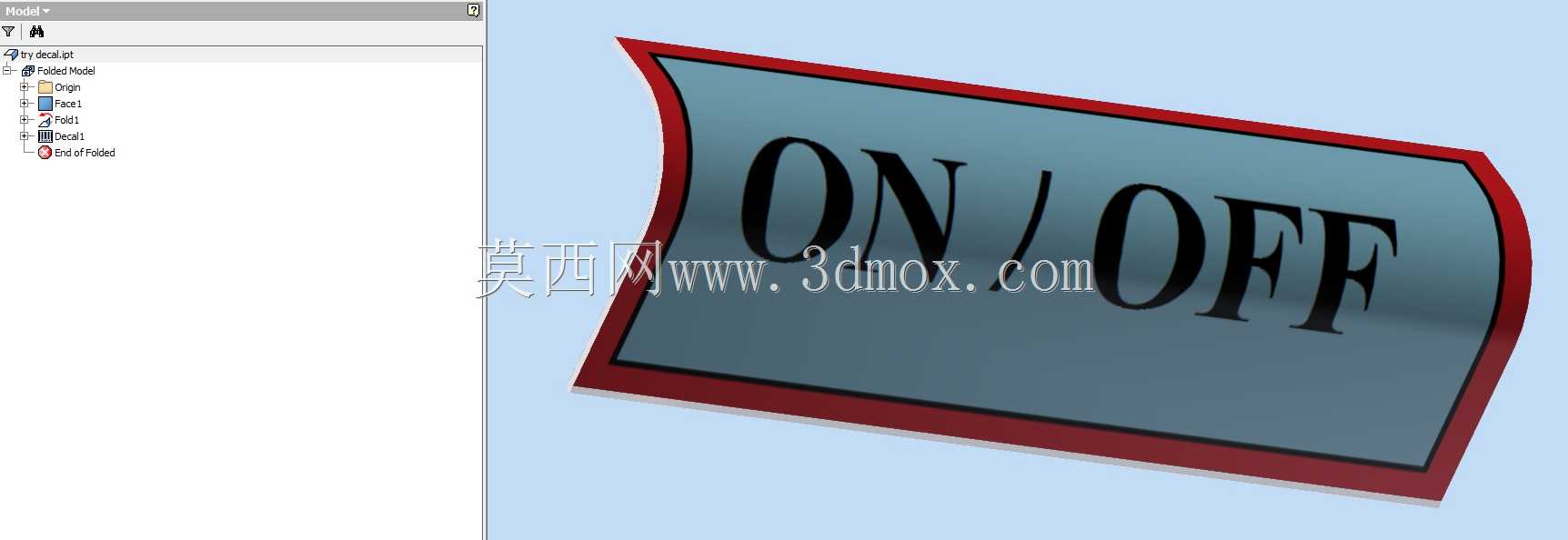

　　这款翘板式电源开关的外观结构设计，核心围绕工业电控柜、小型设备操作面板的实际使用场景展开，日常在低压配电回路、小型实验装置、台式检测设备的操作端都能见到这类控件的身影，它的核心作用是直接控制回路的通断状态，给操作人员提供最直观的设备启停状态反馈，不需要额外搭配状态指示灯也能快速识别当前回路状态，降低现场操作的误判概率。从结构设计的思路来看，这款开关特意做了不规则的翘曲面板造型，区别于常规矩形翘板开关的方正外观，边缘做了大弧度的斜切收边，红色的边框沿着面板轮廓做了等宽包覆，既可以在安装后和面板安装孔的边缘形成视觉区分，也能在操作人员盲操作的时候通过触感快速定位按键边界，避免按到相邻的其他控件。

　　面板表面的ON/OFF标识采用凹陷式的字符设计，字符笔画做了均匀的加粗处理，即使在车间光线不足、面板表面沾有少量浮尘的情况下，也能清晰辨识字符内容，不会因为长期手指摩擦导致标识磨损脱落，相比丝印、贴纸类的标识方案，这种和面板一体的字符结构耐用性更强，适合在工业现场的复杂环境下长期使用。在安装边界的尺寸把控上，这款开关的面板外轮廓做了适配标准16*22mm面板安装孔的尺寸预留，背部的卡扣结构做了0.8mm的弹性变形余量，安装时不需要额外螺丝固定，直接对准安装孔按压即可卡紧在面板上，适配1-2mm厚度的冷轧钢面板、亚克力面板、绝缘电木板等常见的设备面板材质，安装后背部的接线端子距离面板内壁预留了12mm的接线空间，

　　方便操作人员用十字螺丝刀紧固接线螺丝，不会因为空间不足导致接线虚接的问题。从功能特性来看，这款开关的翘板摆动角度设计为15度，按动时的反馈力度设置在3.5N左右，按动到位后会有清晰的卡扣反馈声，操作人员不需要目视确认就能感知开关是否切换到位，避免因为按动力度不足导致开关处于半接触状态，引发回路接触不良、发热烧蚀的问题。面板的主体部分采用哑光深灰的配色，和红色边框形成强烈的视觉对比，在一排同类型控件中能快速被识别，适合作为设备总电源开关使用，避免和其他功能按键混淆。在建模过程中需要注意，面板的翘曲弧度要和背部的摆动转轴保持同轴度，否则会导致按键按动时出现卡滞、回弹不畅的问题，字符的凹陷深度控制在0.3mm，既保证字符的辨识度，

　　也不会因为凹陷过深积累灰尘难以清理。开关的整体厚度控制在18mm，安装后不会在面板背部占用过多空间，适合内部布线紧凑的小型设备使用，面板边缘的圆角做了R1.2mm的处理，没有尖锐的棱角，操作人员频繁按动也不会划伤手指，符合工业控件的安全设计要求。
