自行车刹车线缆固定导向吊耳结构

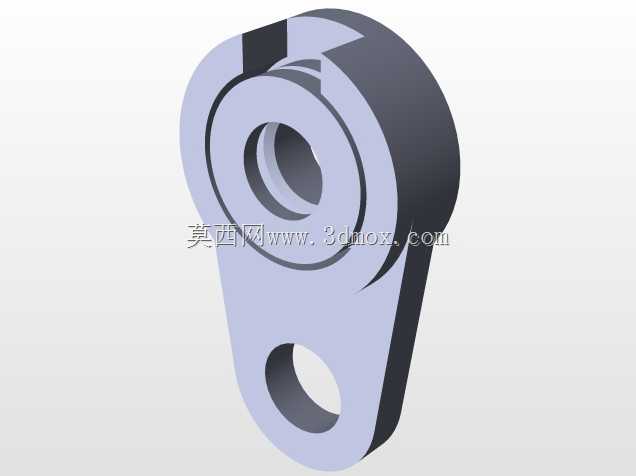

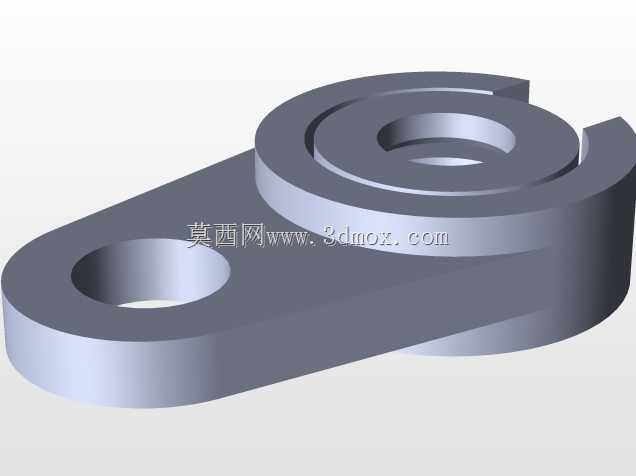

　　日常通勤、运动骑行的自行车制动系统里，刹车线缆的走线固定精度直接影响刹车手感与制动响应速度，这款吊耳结构正是为刹车线缆的走线定位、导向承托设计的专用安装件，在山地车、城市通勤车的车架前叉、后上叉走线点位都能见到同结构的应用。从结构设计来看，主体采用带偏心凸台的耳片式构型，上部的阶梯通孔是线缆穿装的核心通道，孔位做了阶梯沉台设计，既可以容纳线缆外层的保护套管端部，避免套管与金属件硬接触出现割线磨损，也能给套管提供轴向定位，防止骑行过程中套管窜动导致刹车行程虚位变大。下部的单圆孔是安装固定孔，用于穿装螺栓将整个吊耳锁紧在车架预设的安装凸台上，孔位与上部穿线孔的中心距经过实际装车验证，匹配常规自行车刹车走线的弯折角度，

　　不会让线缆出现过小半径的弯折，避免线缆内部钢丝长期处于大弯折应力状态出现疲劳断裂。设计过程中特意将穿线孔外侧做了加厚的环形凸缘，这个结构一方面是提升孔位的结构强度，避免长期受线缆张紧力拉扯出现孔口开裂，另一方面凸缘的圆弧过渡面可以给线缆提供平滑的导向支撑，减少线缆拉动过程中的摩擦阻力，让刹车捏动的时候手感更顺滑，不会出现卡滞感。整个零件的外形轮廓做了圆弧倒角处理，没有尖锐的棱角，既可以避免安装过程中划伤车架漆面或者操作人员的手部，也能减少骑行过程中泥水、灰尘在棱角处的堆积，降低零件锈蚀的概率。从安装边界来看，上部凸台的外径尺寸匹配常规自行车刹车套管的外径规格，安装时不需要额外加装衬套就可以直接卡入套管端部，

　　下部固定孔的孔径适配通用的M5自行车安装螺栓，安装面做了铣平处理，保证与车架安装面完全贴合，锁紧后不会出现偏转移位。零件的整体厚度控制在合理范围，既保证足够的结构强度承受刹车线缆的张紧拉力，也不会因为厚度过大导致与周边的车架管件、刹车摇臂出现运动干涉。实际装车使用时，这个吊耳承担着线缆走向约束、套管端部定位、张紧力承载的多重作用，相比直接将线缆绑在车架上的固定方式，这种结构可以让线缆走线更规整，刹车动作时线缆的运动路径更顺畅，长期使用也不会出现套管移位、线缆摩擦车架的问题。建模过程中对穿线孔的同轴度、安装面与孔位的垂直度都做了公差约束，保证加工出来的零件安装后不会出现孔位偏斜导致的线缆别劲问题，所有的过渡圆角都按照实际机加工或者粉末冶金成型的工艺要求设置，避免出现无法加工的锐角或者薄壁结构，零件的材质适配常规的铝合金压铸或者钢件冲压工艺，量产时不需要复杂的二次加工就可以满足使用强度要求。
