四公斤规格船用布鲁斯锚结构设计

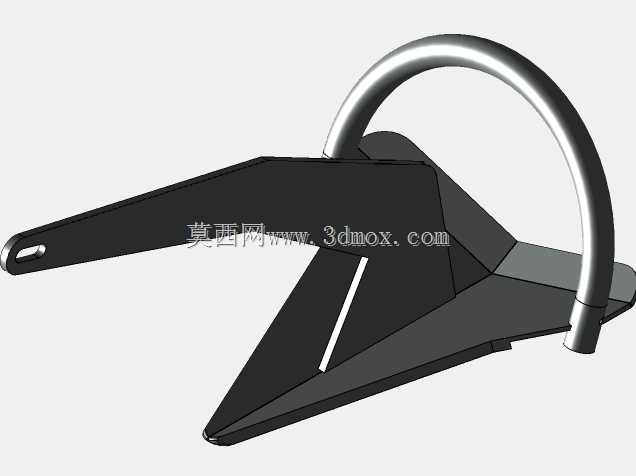

这类4公斤规格的锚具主要适配小型休闲船舶、充气艇、内河作业小艇的临时系泊场景，在近岸浅滩、静水港湾区域使用时，能依靠自身结构嵌入泥沙底质，提供稳定的抓附力，避免船只受水流、风力影响出现漂位。不同于传统霍尔锚的对称结构，这款锚的爪部采用不对称大倾角设计，锚冠位置做了圆弧过渡处理，当锚链受拉时，锚爪能顺着拉力方向自然切入底质，不会出现侧翻、走锚的情况，顶部的环形锚耳直接和锚爪主体做一体化衔接，没有额外的销轴连接结构，减少了长期使用后的铰接磨损风险。从设计逻辑上看，建模初期先确定锚的重心位置，将整体重心控制在锚爪中下部，保证抛锚后锚体能自然侧倾，让爪尖优先接触水底；锚爪的两个翼板做了不等宽的切角处理，外侧翼板宽度略大于内侧，在拖拽过程中能引导锚体持续向下钻进，不会被水底石块卡滞。外形尺寸上，锚爪横向展开宽度控制在280毫米左右，锚环顶端到锚爪最底端的垂直高度为220毫米，锚环的内孔直径留足35毫米的穿绳空间，能适配直径12毫米以内的锚绳或者8毫米规格的锚链，安装时不需要额外的转接卸扣，直接将锚绳穿过锚环打结固定即可，整体外轮廓没有尖锐外凸的棱角，收纳时不会刮擦船身漆面。建模过程中先绘制锚爪的主体曲面，通过拉伸切除做出翼板的楔形切面，锚环部分采用扫描特征生成圆弧弯管结构，在锚环和锚爪的衔接位置做圆角过渡处理，避免应力集中，最后对所有接触面做拔模角度校验，保证如果后续需要做铸造开模，能顺利脱模，不会出现倒扣结构。实际使用中，这款锚在泥沙底质的抓重比能达到8倍以上，也就是4公斤的锚能提供32公斤左右的抓附力，完全满足3吨以内小型船舶的临时系泊需求，在碎石底质区域使用时，锚爪的尖端做了加厚处理，不会因为磕碰硬物出现卷边变形，整体结构没有易损的活动部件，日常维护只需要在使用后冲洗掉表面的泥沙即可，不需要定期加注润滑脂或者更换铰接销轴。
