Anycubic i3 Mega X托架热端支架结构

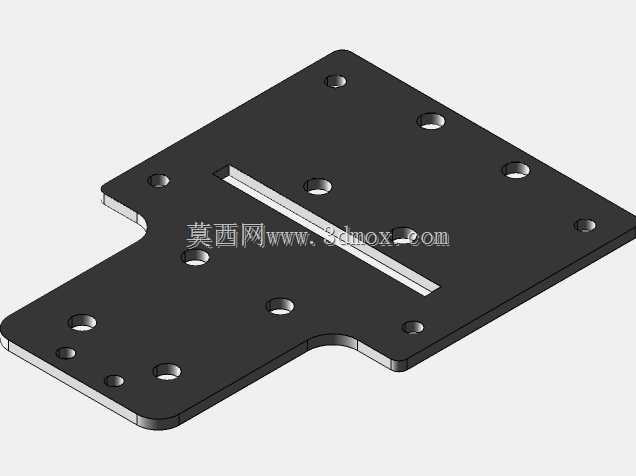

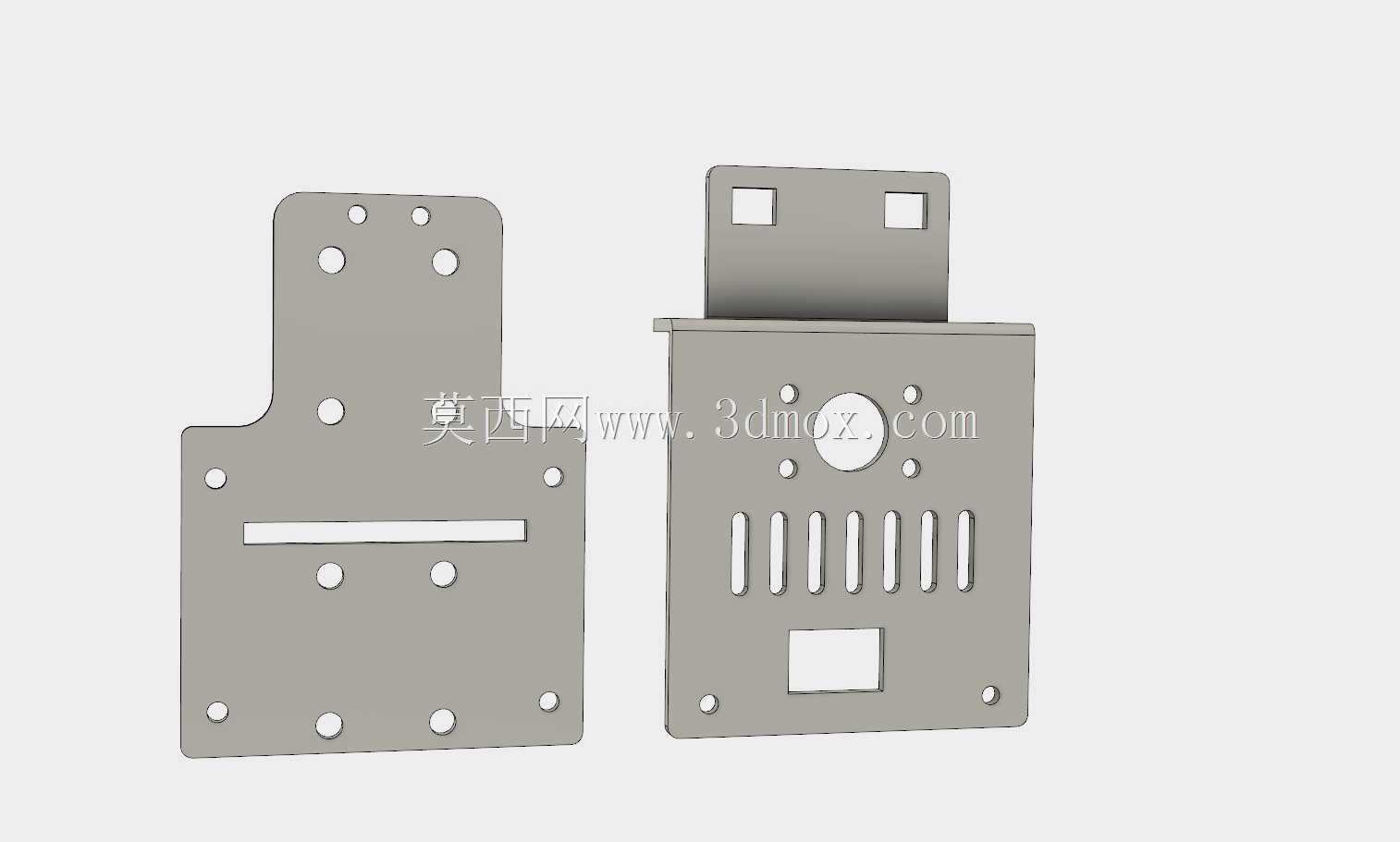

　　在桌面级FDM 3D打印设备的迭代改装与备件替换场景中，X轴托架板与热端支架是直接决定打印精度、运动稳定性的核心承载构件，这套适配Anycubic i3 Mega机型的支架结构，完全参照原厂实物零件的装配关系逆向建模完成，所有安装孔位、避让槽、配合边界都经过实际装机校验，可直接用于设备备件生产、改装结构设计或者同机型运动组件的二次开发参考。从实际装机的功能逻辑来看，两块板件分别承担不同的承载职能：左侧的X托架板是X轴运动组件的主安装基体，需要承接X轴皮带的张紧拉力、热端组件的整体重量，同时要为X轴滑块、皮带固定座预留精准的安装位置，板件上的多组通孔分别对应滑块锁紧螺丝、皮带压块固定螺丝、冷却风扇安装螺丝的装配位置，

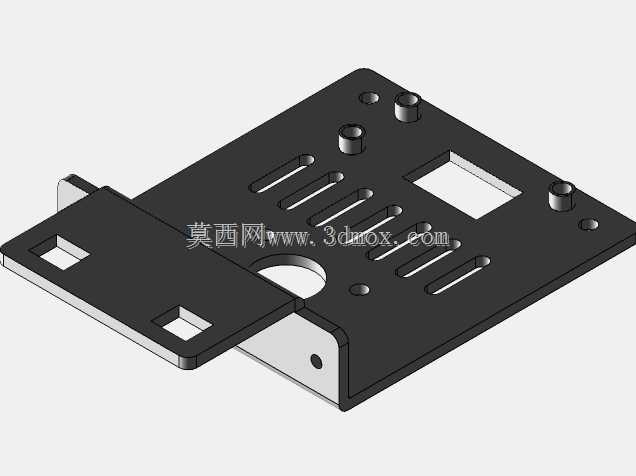

　　中部的长条形通槽是皮带走线的避让空间，避免运动过程中皮带与板件发生摩擦干涉，板件边缘的异形切边是为了适配X轴型材的安装轮廓，保证板件贴附安装时不会与型材的加强筋、边角结构发生干涉，所有孔位的位置度公差都控制在0.1mm以内，避免装配后出现滑块卡滞、皮带跑偏的问题。右侧的热端支架是直接固定在X托架板上的功能安装板，主要用来承载热端加热块、喉管、喷嘴以及零件冷却风扇组件，顶部的两个方形凸台与安装孔是用来固定热端的上限位结构，保证热端喉管的垂直度，避免喷嘴倾斜导致打印层纹错位；中部的圆形大孔是热端加热块的安装避让位，周围的四个小孔是加热块的锁紧螺丝孔，下方的多组长条形通槽是散热通风槽，用来引导冷却风扇的气流带走热端传导上来的多余热量，

　　避免热量向上传导导致送丝段提前软化堵料；下部的方形开孔是零件冷却风扇的出风口避让位，保证冷却气流可以精准吹到喷嘴挤出的耗材位置，提升打印件的层间冷却效果。从设计思路上，这套支架完全遵循原厂钣金件的折弯、开孔逻辑，没有做多余的结构增减，板厚参数与原厂件保持一致，保证安装后的整体刚性与原厂件匹配，不会因为板厚差异导致安装间隙过大或者装配过盈；所有开孔的边缘都做了适配钣金冲压工艺的圆角处理，避免实际加工时出现应力集中导致板件开裂，同时也能减少装配时螺丝孔位的毛刺刮伤线材。在安装边界上，两块板件采用叠层固定的方式，热端支架通过底部与侧边的定位孔与X托架板对齐，锁紧后整体的外轮廓尺寸不会超出X轴运动组件的原有运动边界，

　　不会在打印过程中与设备框架、打印平台发生碰撞，板件上所有的安装孔位都采用通孔设计，适配原厂规格的内六角螺丝，不需要额外攻丝或者扩孔就能完成装配，对于改装用户来说，可以直接在这套支架的基础上拓展加装自动调平传感器、BLTouch支架、额外的冷却风道等附件，不需要重新对基础安装板进行打孔修改。实际应用中，这类支架结构除了作为原厂备件替换之外，也可以作为同规格CoreXY或者i3结构3D打印机的X轴托架设计参考，通过调整孔位间距、板件轮廓尺寸，就能快速适配不同规格的滑块、热端组件，大幅缩短改装设计的建模周期，避免从零开始设计时出现的安装位错位、避让空间不足等常见问题。
