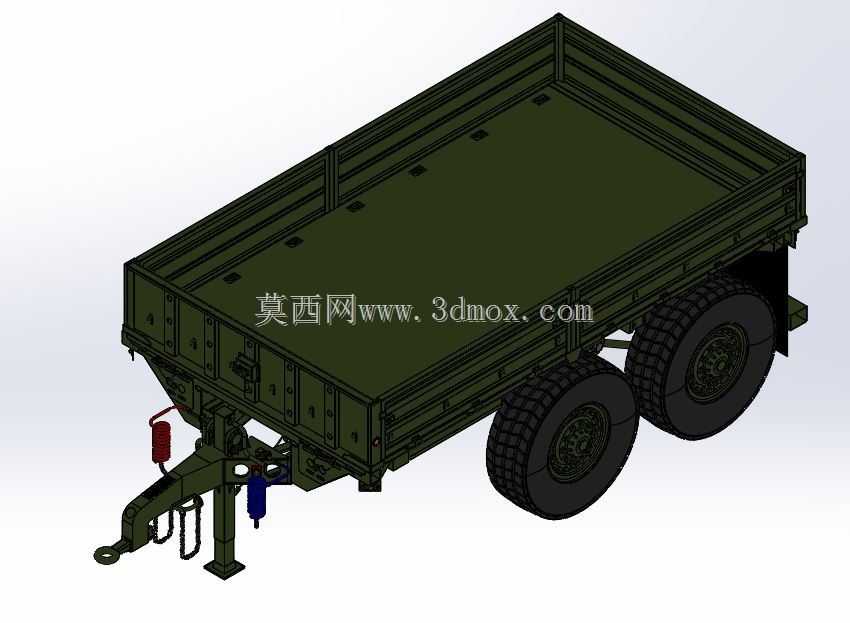

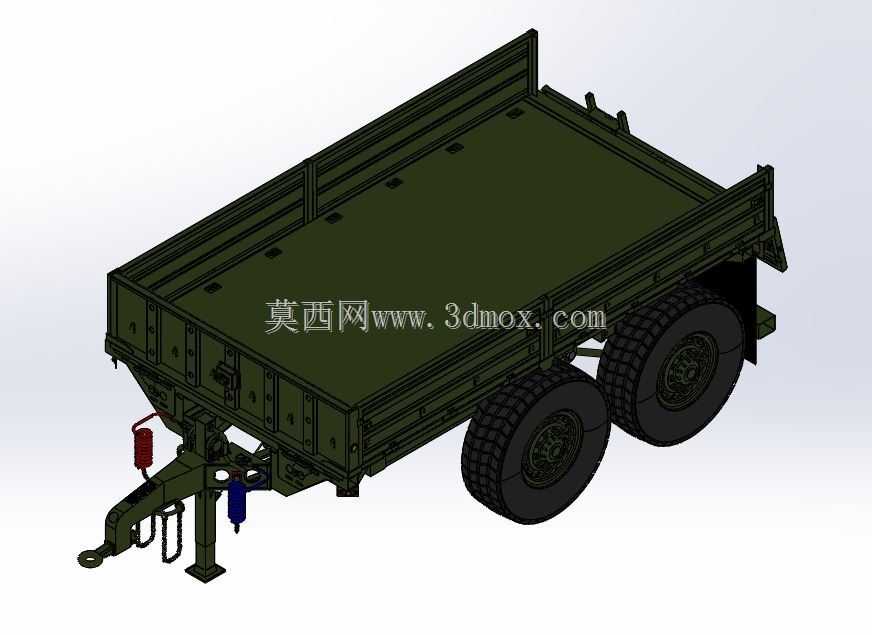

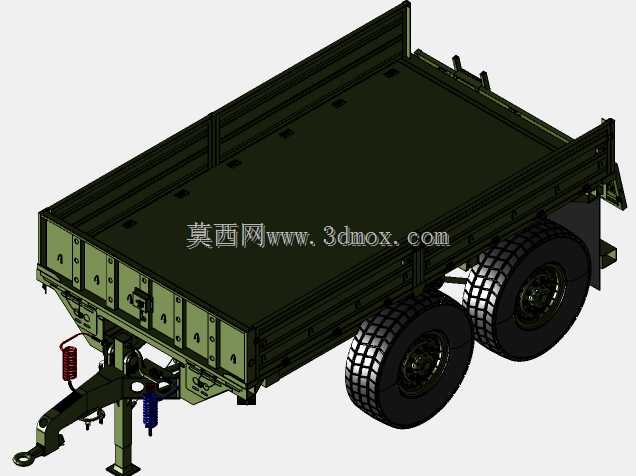

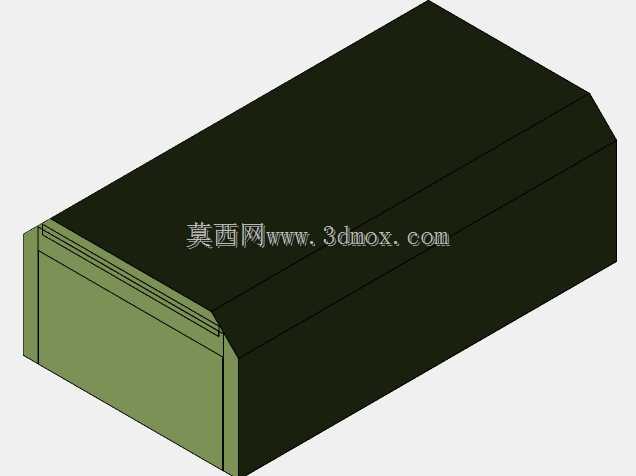

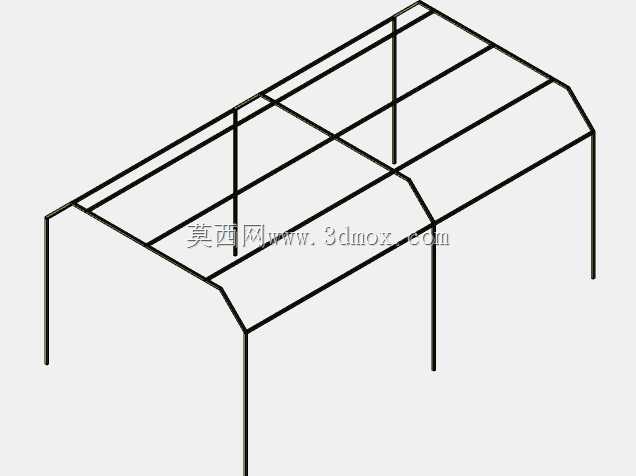

M1095型双轴5吨军用运输拖车结构

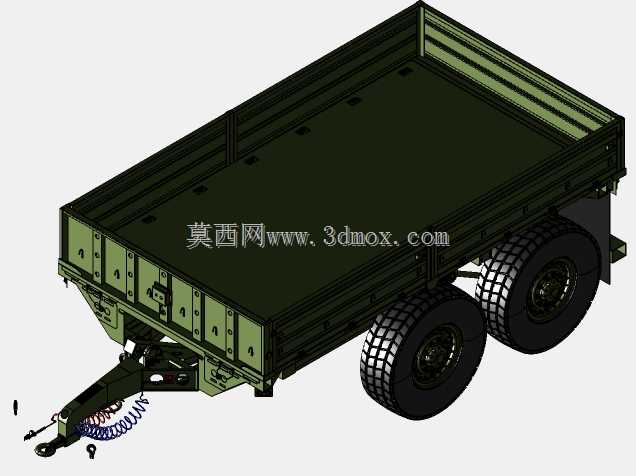

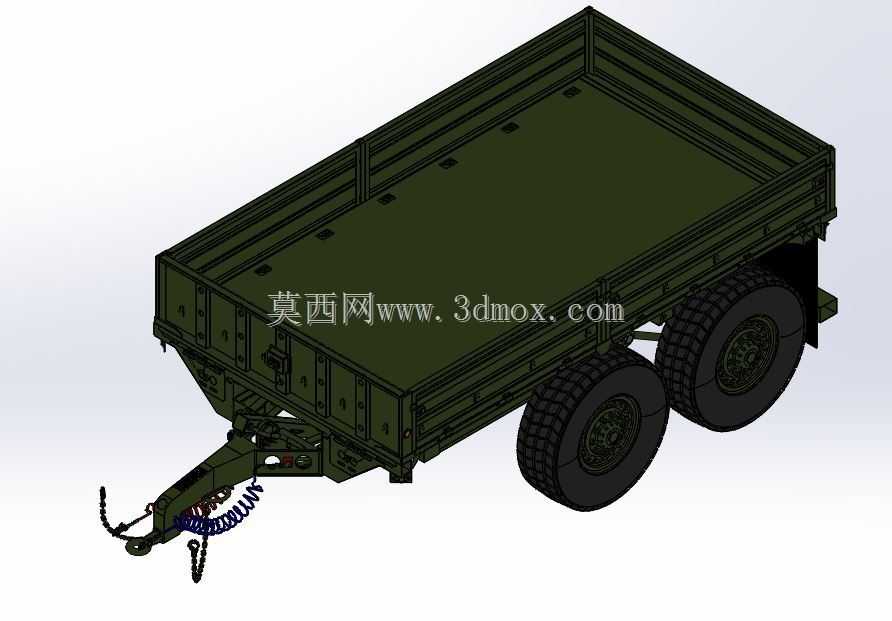

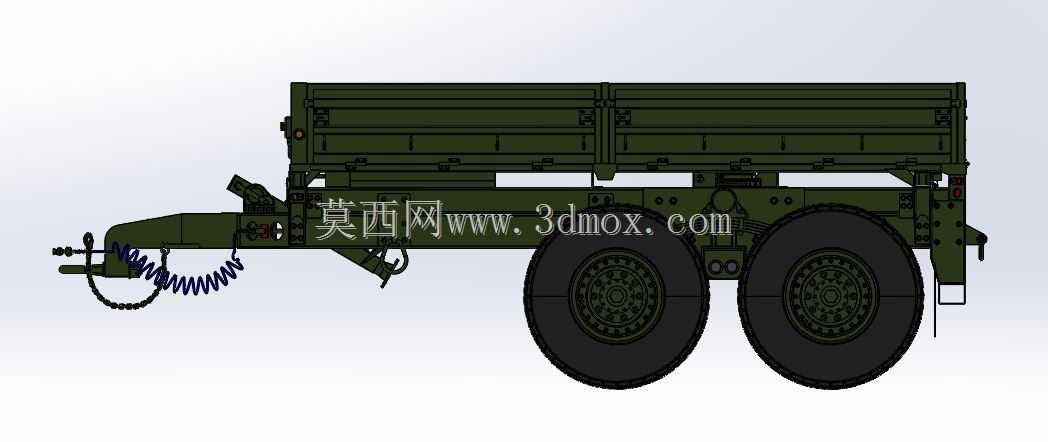

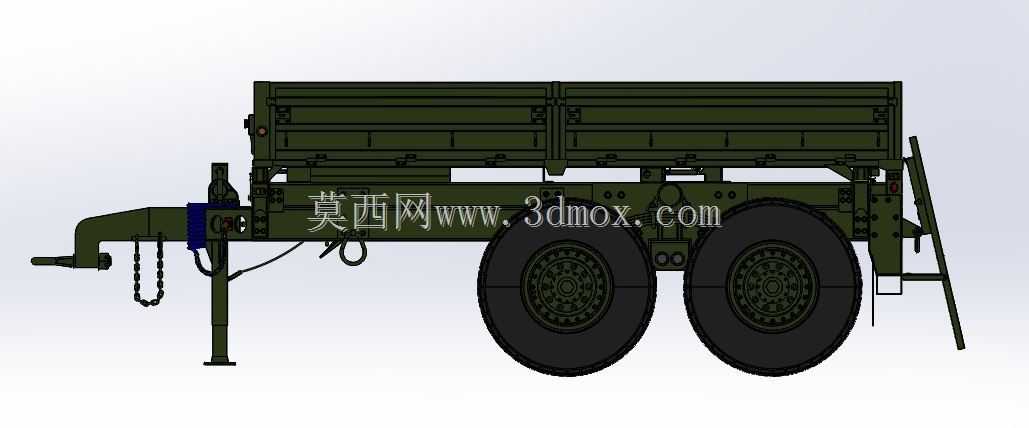

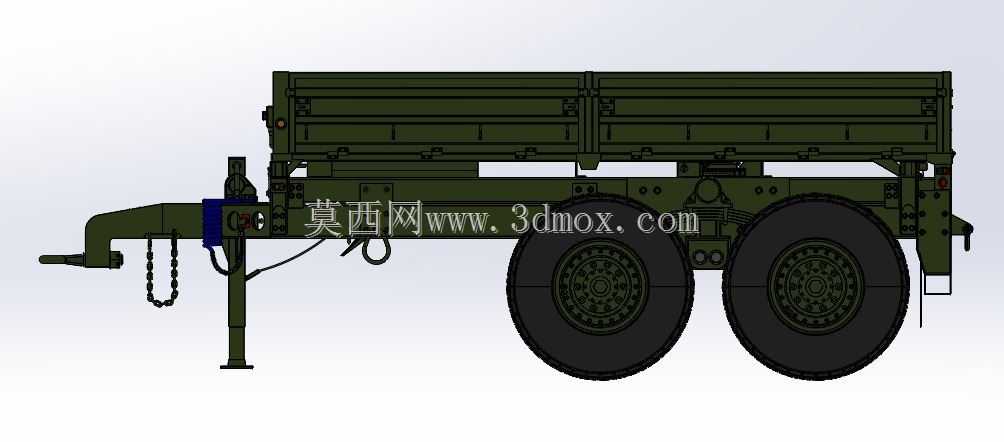

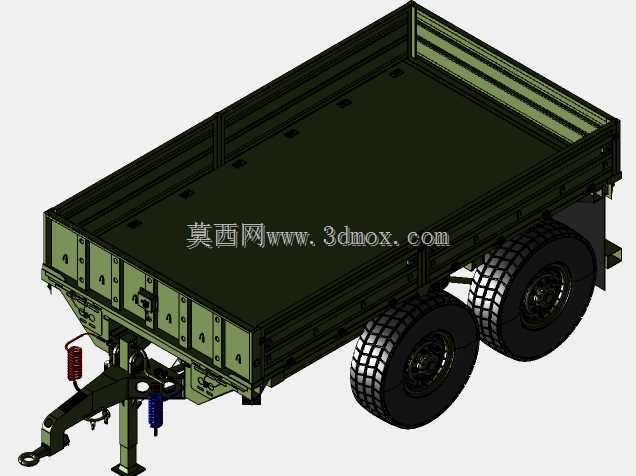

该双轴5吨牵引拖车主要适配军用战术场景下的物资转运需求，可配套中型战术车辆完成野外无铺装路面的装备、给养、维修器材等物资的拖运作业，也可在临时场地作为短距倒运的承载平台使用，货厢采用栏板式结构，侧板与前板为固定加可放倒组合设计，既可以满足散堆装物资的围挡防护需求，放倒侧板后也可承载尺寸超出货厢边界的长大件装备，适配不同类型物资的装载要求。牵引部分采用带缓冲减震的牵引架结构，集成了制动气路连接接口与安全链结构，牵引环尺寸适配通用战术车辆的牵引钩规格，安装时需保证牵引架离地高度与主车牵引座高度匹配，避免行驶过程中出现牵引架受力异常的问题。行走部分采用双轴四轮配置，匹配大花纹越野轮胎，单轮承载能力满足额定载重下的载荷分配要求，轮距参数符合军用道路通行的宽度边界，悬架采用钢板弹簧结构，可缓冲野外颠簸路面的冲击载荷，保证行驶过程中货厢的稳定性，减少所载物资因颠簸出现的磕碰损坏。建模过程中优先还原了实车的结构装配关系，货厢底板的防滑凸起结构、侧板的加强筋布局、牵引架的铰接位置、轮拱与轮胎的间隙预留都按照实际使用的尺寸边界进行还原，其中货厢内部有效装载尺寸满足常规军用物资集装单元的摆放要求，栏板高度可防止常规散状物资在坡道行驶时滑落，尾部预留了可选装后爬梯或尾门的安装接口，可根据不同使用场景拓展功能。在结构设计逻辑上，该拖车优先考虑野外环境的耐用性，所有外露结构件都做了加强处理，牵引架与车架的连接位置采用加强梁过渡，避免重载牵引时出现结构开裂，制动系统与主车气路联动，可保证拖挂状态下的制动同步性，减少制动距离，提升行驶安全性。车架采用纵梁加横梁的框架式结构，整体刚度满足5吨额定载荷下的弯曲、扭转强度要求，即使在坑洼路面出现单轮悬空的工况，车架也不会出现永久性变形。货厢的铰接结构采用耐磨销轴设计，长期使用放倒、立起栏板也不会出现过度磨损松旷的问题，轮拱位置做了圆弧过渡，既避免轮胎跳动时与货厢发生干涉，也能减少行驶过程中带起的泥水溅入货厢内部。
