长条型柔性电加热元件三维结构设计

项目分类:传感器 发布时间:2022-03-03 ID:574202
  • 长条型柔性电加热元件三维结构设计
  • 长条型柔性电加热元件三维结构设计
  • 长条型柔性电加热元件三维结构设计

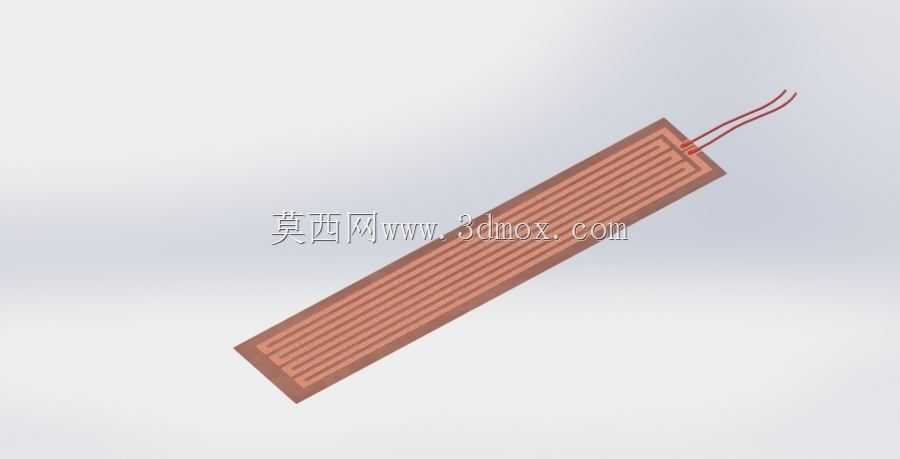

  这类长条型柔性加热元件,在工业现场的应用场景远比常规认知宽泛,不少需要局部精准控温的窄长安装位,都会优先选用这类结构——比如户外部署的传感器探头旁的管路伴热、小型检测设备内部狭长腔室的低温补偿、精密光学组件旁的窄边防凝露加热,甚至部分便携检测仪器的握持区恒温,都能看到这类柔性加热件的身影。它的核心用途是在有限的安装空间内,提供均匀的面状热源,避免传统柱状加热元件带来的局部过热、温度梯度差过大的问题,尤其适合被加热面是平面、窄长曲面,且安装空间局促,无法容纳硬质加热块的场景。

  从功能特性来看,这款加热带采用蚀刻金属发热线路的结构,发热线路均匀排布在柔性绝缘基材内部,整体厚度控制在极薄的区间,弯折半径可以做到很小,能够完全贴合被加热工件的表面,不会出现硬质加热件与工件之间留空气层导致热阻过大的问题。背面自带的3M压敏胶层,安装时只需要撕掉离型纸直接按压贴合即可,不需要额外设计固定压块、打孔安装的结构,大幅降低了配套结构的设计复杂度,也减少了安装工序的耗时。发热线路的走线采用连续折返的排布方式,能够保证整个加热区域内的发热功率密度均匀,不会出现两端温度高、中间温度低的情况,对于需要恒温控制的场景来说,这种均匀的发热特性能够降低控温系统的调节难度,减少温度过冲的概率。

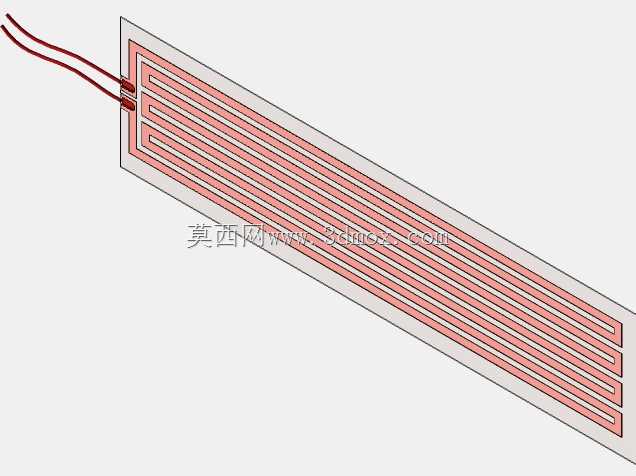

  设计这款加热元件的三维模型时,首先要明确的是安装边界的约束:整体为窄长矩形结构,长宽比根据实际加热区域的尺寸确定,发热线路的宽度、线间距需要匹配目标功率密度,同时要保证线路弯折处的圆角足够大,避免蚀刻加工时出现线路断裂、尖点放电的问题。引线从加热带的一端引出,引线与发热线路的连接位置做了加宽的焊盘设计,并且在基材内部做了加固处理,避免安装拉扯引线时导致焊点脱落。建模过程中需要重点还原柔性基材的厚度层次,包括底层绝缘膜、蚀刻发热层、上层绝缘覆膜、背面胶层的分层结构,虽然实际生产中各层厚度都在毫米级以下,但在三维装配时需要准确体现整体的总厚度,避免配套设计的压合结构出现间隙过小压伤加热带、或者间隙过大导致贴合不牢的问题。

  在外形尺寸与安装边界的考量上,这类加热带的外形完全可以根据被加热面的形状做定制化调整,这款长条型的设计主要针对窄长条形的加热区域,安装时需要注意引线引出方向要避开周边的运动部件、尖锐棱角,避免引线被磨损导致短路。贴合安装前需要将被加热面的油污、灰尘彻底清理干净,保证胶层的粘接强度,避免长期使用后加热带起翘,导致局部过热烧坏基材。另外在结构设计时,加热带的边缘要比实际需要的加热区域每边多出一定的余量,避免边缘热损失导致加热区域温度不足,同时发热线路距离加热带的边缘要保留足够的绝缘距离,满足电气安全的爬电距离要求。

  不少工程师在选型这类柔性加热件时,容易忽略弯折半径的限制,虽然它是柔性结构,但如果弯折半径小于基材允许的最小值,会导致内部发热线路出现微裂纹,长期使用后功率衰减甚至断路,建模时可以在模型里标注最小允许弯折半径,给后续结构设计的同事做参考。另外引线的长度也需要根据实际接线位置确定,模型里预留的引线长度是示意性的,实际应用中可以根据布线需求调整,不需要额外修改加热主体的结构。这类加热带本身不自带温度传感器,如果需要闭环控温,可以在加热带贴合面的对应位置预留温度传感器的安装槽,将传感器紧贴在加热带与被加热件之间,获得更准确的温度反馈。
