盘式标准混音器基准参考结构件

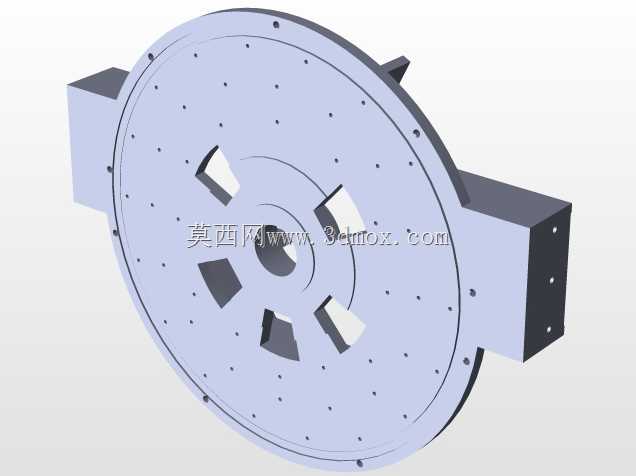

　　在流体工况参数校准、多相介质混合均匀度检测的实验与量产校验场景中，这类盘式基准构件是整套混音校准装置的核心安装基准载体，区别于常规流体混合设备的腔体式结构，该构件采用圆盘主体加双侧对称安装块的布局，核心作用是为混音检测单元、介质导流组件、传感校准模块提供统一的安装定位基准，避免多组件装配时的累计公差偏移，保证混合腔内部流道的同轴度误差控制在装配允许范围内。从结构设计逻辑来看，圆盘主体上密布的安装孔采用分圈层排布的方式，最内圈靠近中心通孔的孔位用于固定中心导流芯组件，中间圈层的四个对称开槽是介质导流窗口，对应混合过程中不同组分介质的进出导流路径，开槽的边缘做了直角让位处理，避免装配时与导流叶片的安装边发生干涉，

　　最外圈的孔位则用于对接外部混合腔体的端盖，保证整个腔体的密封压紧力均匀分布，不会出现局部密封失效导致的介质泄漏问题。双侧向外延伸的方形安装块是整个构件与外部机架对接的承载结构，安装块上预留的纵向通孔用于穿装锁紧螺栓，安装块与圆盘主体的衔接位置做了加厚过渡处理，因为在实际运行过程中，混合介质的脉动冲击会通过圆盘传递到安装位置，加厚过渡可以避免应力集中导致的衔接位置开裂，尤其是在带压混合工况下，这个位置的结构强度直接决定了整套装置的运行稳定性。从安装边界来看，圆盘主体的外径尺寸匹配常规标准混音腔的内径规格，双侧安装块的外端面间距适配通用安装支架的跨距，中心通孔的直径与标准导流芯的轴径匹配，所有安装孔的位置度公差都按照基准件的要求设定，

　　能够直接作为整套校准装置的装配基准，不需要额外做二次修配。在实际应用中，这类基准构件主要用在流体混合均匀度检测的校准装置上，为不同量程的混音传感器提供统一的安装基准，保证每次校验时传感器的探测位置、介质流道的形态都保持一致，减少校准过程中的系统误差，同时对称式的结构设计也让构件在承受介质冲击时受力均匀，不会因为单侧受力导致整体结构偏移，影响检测精度。设计过程中特意将导流开槽设置为对称分布的四个窗口，是为了让介质进入混合腔时形成均匀的旋流，避免单侧进液导致的流场紊乱，每个开槽的尺寸都经过流场仿真验证，保证不同粘度的介质通过时都能形成稳定的流态，不会出现局部滞流区影响混合效果。圆盘上的安装孔除了固定功能之外，

　　部分孔位还预留了传感探头的安装通道，探头可以通过这些孔直接伸入混合腔内部，实时采集不同位置的介质参数，不需要额外在腔体上开孔，减少了密封点位，降低了泄漏风险。双侧安装块的端面做了铣平处理，安装时与机架的贴合面能够保证足够的接触面积，锁紧螺栓的预紧力可以均匀传递到整个构件上，不会因为贴合面不平导致装配后圆盘出现翘曲，影响内部流道的同轴度。在结构细节处理上，圆盘的正反两面都做了平面度处理，与腔体端盖贴合的位置没有凸起或者凹陷，保证密封件压紧时形变均匀，中心通孔的内壁做了粗糙度控制，避免导流芯转动时出现卡滞或者磨损过快的问题。这类基准构件的设计核心是保证装配基准的统一性，所有配合面的公差都按照互换性要求设定，在备件更换时不需要重新做适配加工，直接安装就可以满足精度要求，对于需要频繁更换检测模块的校准场景来说，这种设计能够大幅减少设备调试的时间，提升校验效率。在不同的工况适配性上，该结构的安装孔位预留了足够的调整空间，可以根据不同的检测需求更换不同规格的导流组件，不需要更换整个基准盘，降低了装置的改造成本，对称式的结构也让构件不管是水平安装还是垂直安装，都能保证受力均匀，不会因为安装方向的问题导致结构变形。
